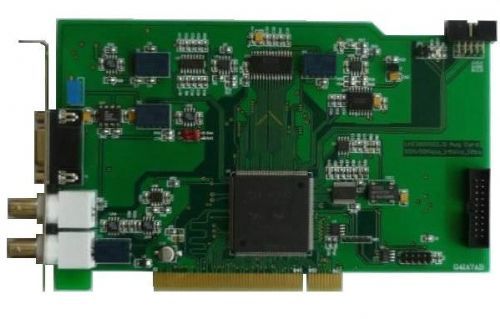

基于PC的波形發生器DYLAI300

      自動校準零點

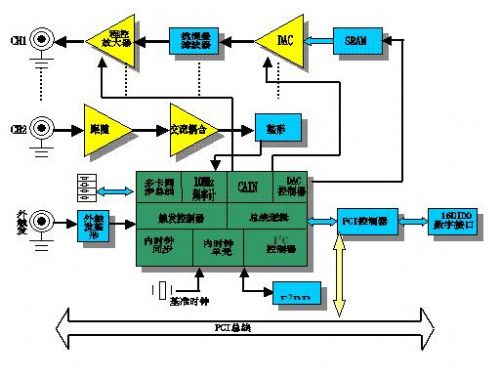

LAI300任意波形發生卡——有一路波形輸出、一路計數/測頻輸入和8個DI輸入、8路DO輸出、6路8位低速度DAC。為我公司LAI200產品的升級替代產品，用戶可用鼠標編輯所需的任意波形，也可選擇正弦波、方波、三角波、鋸齒、TTL、白噪聲、高斯噪聲、梯形、指數、AM、FM、掃頻等常規波形，可設置波形的幅度、頻率、偏置量等參數。LAI300采用DDS合成技術、全表貼工藝、大規模FPGA技術，具有頻率精度高、分辨率高、可靠性好、軟件支持豐富等優點，可廣泛用于個人實驗室和自動測試系統。

波形頻率	0.1Hz(DC) ～5MHz
頻率分辨率	0.02Hz
DAC時鐘	0~50MHz連續可調，步進為0.2Hz

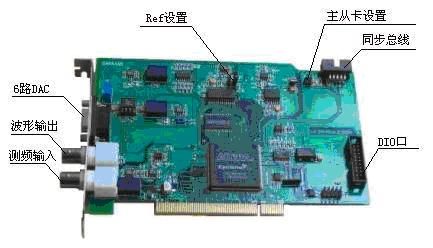

通道數	1CH波形輸出＋同步端+1路測頻計數+8個DI口+8路DO口+6路8位DAC
波形長度	LAI300:256Ksa/CH    LAI300VSE 1024Ksa/CH
垂直分辨率	14位
頻率穩定度	＜30ppm
波形幅度	0～±10V、0～±1V
波形個數	1～4095個、循環輸出
輸出阻抗	100Ω,輸出電流50mA   Vpeak=100mA
低通濾波	5MHz、1MHz、100KHz、10KHz、1KHz程控
帶內波動	<1%在1Hz~1MHz內<1%，（設為5MHz低通濾波)
最大非線性	<0.2% 1KHz正弦波
信噪比	-65db (1KHz 正弦波)
直流精度	±1V檔<1%，±10V檔<0.2%
交流精度	±1V檔<1%，±10V檔<0.2%
諧波失真	LAI300 :-65dBc(<1KHz)、 -58dBc(100KHz)
軟件平臺	Windows2000/XP
T2測頻率通道
頻率范圍	0~5MHz
輸入電壓	200mV~±10 Vpp
耦合方式	AC
測頻精度	±(1Hz+Fs*30ppm)
二次開發	提供常用開發平臺下的Demo源代碼(VC、Cvi、Vb、Labview、C++ Builder)。



序號	管  腳	備    注
AGND	1	地
DAC2	2	DAC2輸出
DAC4	3	DAC4輸出
DAC0	4	DAC0輸出
AGND	5	地
DAC3	6	DAC3輸出
DAC5	7	DAC5輸出
DAC1	8	DAC1輸出
AGND	9	地

序號	管  腳	備    注
DO0	1	TTL輸出
DO1	2	TTL輸出
DO2	3	TTL輸出
DO3	4	TTL輸出
DO4	5	TTL輸出
DO5	6	TTL輸出
DO6	7	TTL輸出
DO7	8	TTL輸出
GND	9、10、19、20	地
DI0	11	TTL輸入
DI1	12	TTL輸入
DI2	13	TTL輸入
DI3	14	TTL輸入
DI4	15	TTL輸入
DI5	16	TTL輸入
DI6	17	TTL輸入
DI7	18	TTL輸入
