HS6手持式電磁干擾預合規測試儀



電磁干擾分析儀也可用作普通頻譜分析儀。使用雙錐天線或組合天線，可以測量10兆赫至500兆赫的頻譜。

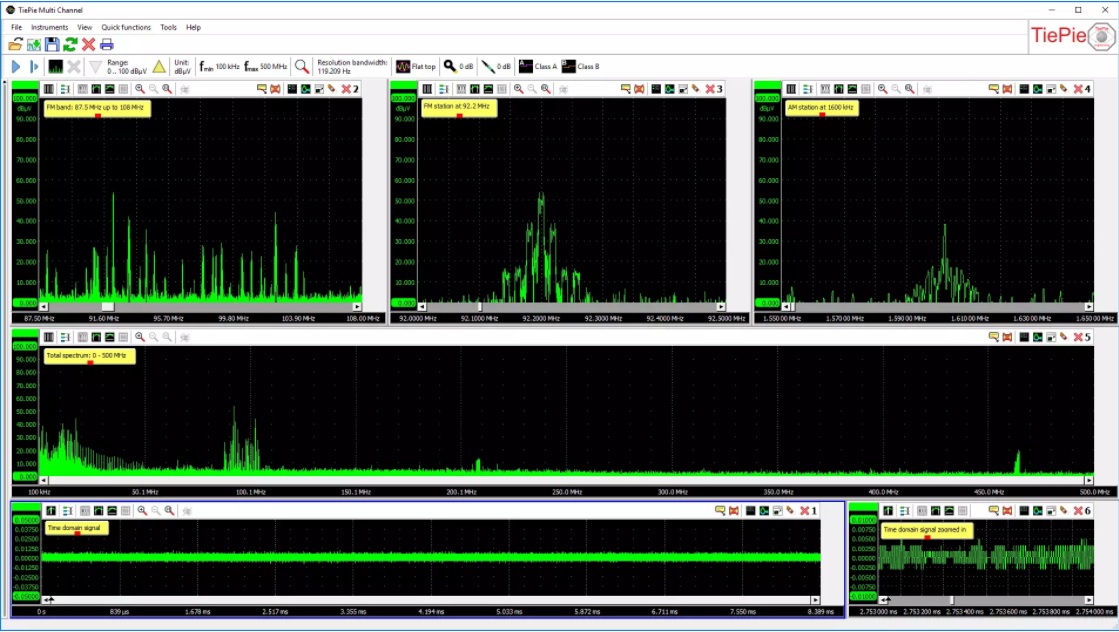

圖4顯示了一個頻譜測量與Combilog天線是放置在外面。除了從0赫茲到500兆赫的全頻譜外，還可以看到87.5兆赫到108兆赫的調頻波段，92.2兆赫的調頻電臺，
甚至1600千赫的調幅電臺。還顯示了時域信號，以及放大的部分時域信號。所有窗口都是實時的，并且可以方便地查看不同頻率和時域信號之間的相關性。
EMI分析儀的多窗口功能為用戶提供無限的分析和顯示能力。

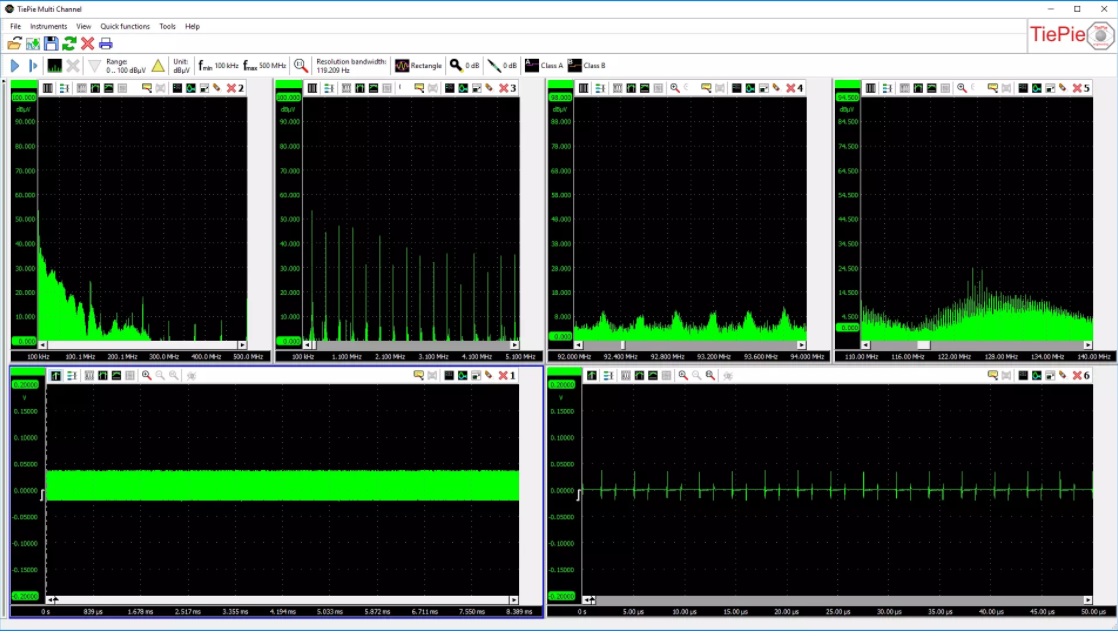

下圖是：總時域信號和一個放大的部分時域信號，與頻譜相適應。
下圖：快速設置按鈕，可以快速方便地控制EMI分析儀

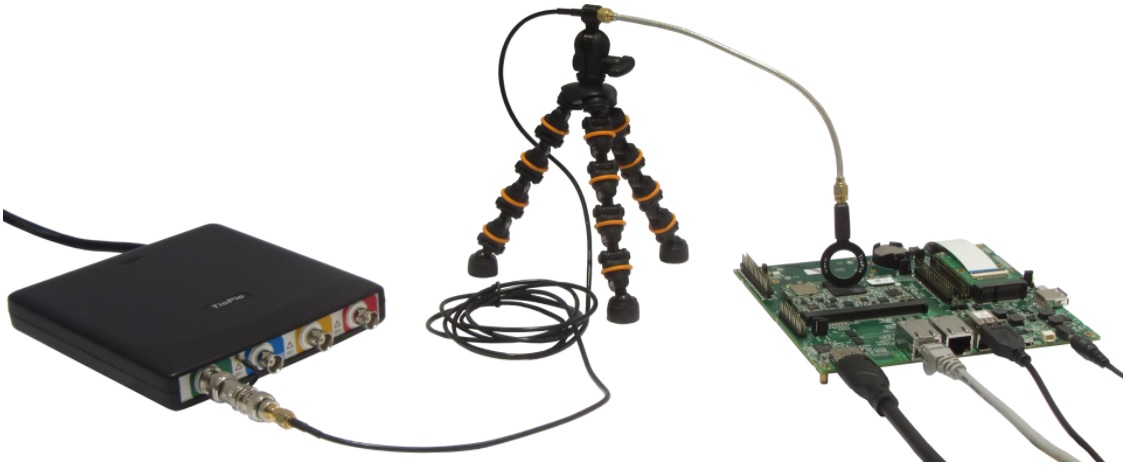

Handyscope HS6 DIFF - 1000XMESG電磁干擾測試儀的強大功能在于為用戶提供了快速準確進行的電磁干擾一致性測試。通過這種高性價比的測試，避免了使用額外的昂貴的EMC測試設施，節省了時間和金錢。電磁干擾分析儀提供的電磁干擾探頭組TP-EMI-HS6包含三個磁場(H場)探頭和一個電場(E場)探頭。三腳架確保探頭可以正確地定位在被測物體上。

Handyscope HS6 DIFF - 1000XMESG EMI電磁干擾分析儀具有非常高的分辨率帶寬，可達7.45 Hz(跨度為500 MHz)，這在同類儀器中是無與倫比的。因此，可以對頻譜中每個部分的細節進行徹底的分析。

140dB的大動態范圍允許測量各種各樣的干擾頻率。根據EN61326-1:2006/EN55011:2007的標準限制線可以打開或關閉。分辨率帶寬和頻率范圍可以單獨選擇。

有三種操作模式:正常，平均和zui大保持。正常模式顯示源軌跡的頻譜。平均模式在降低信號噪聲方面是有效的，可以看到更多的諧波或載波細節。你可以選擇要取平均值的頻譜數。Max Hold顯示信號達到的zui大電平，在頻率測量中非常有用，它顯示了頻率軸上峰值的歷史。平均和zui大保持歷史可以手動清除，以開始一個新的測量。利用圖中廣泛的標記功能，可以測量頻譜的各個方面。

振幅單位可以設置為dB,dBV,dBmV, dBμV, dBμV(10米)和dBm。振幅范圍可以設置為三種范圍:0到100 dBμV, 20到120 dBμV dBμV或40到140。為了精確的振幅測量，通常使用一個平頂窗口。除了平頂窗口外，還可以選擇其他8個窗口。

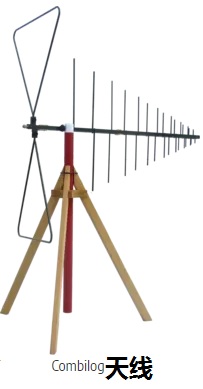

電磁干擾分析儀也可作為普通頻譜分析儀使用。使用雙錐形天線或Combilog天線，可以測量10MHz到500MHz的頻譜。

手持HS6 DIFF - 1000XMESG電磁干擾分析儀由一個帶有EMI選項的手持HS6 DIFF - 1000組成
