ADQ412: 2,4通道USB超高速數據采集卡
產品簡介： ADQ412 可使用雙通道，每通道 12 比特分辨率，2 GSPS 采樣率；或者 4 通道，每通道 12 比特分辨率，1 GSPS 采 樣 率。 擁 有 700 MSamples 板 載 內 存。 適 用 于 例 如 IF/RF 采樣及高速數據記錄等不同的應用場合
售價：￥159000
主要特性：
ADQ412 可使用雙通道，每通道 12 比特分辨率，2 GSPS
采樣率；或者 4 通道，每通道 12 比特分辨率，1 GSPS 采
樣 率。 擁 有 700 MSamples 板 載 內 存。 適 用 于 例 如 IF/RF
采樣及高速數據記錄等不同的應用場合。ADQ 1600 提供
了 USB 2.0、cPCIe、PXIe 等總線供選擇，并配備了 Xilinx
V6 LX240T FPGA 用于數據的實時運算。易用的 API 接口
可方便地整合入您的系統內。
| 最多 4 通道 |
| 最大 3.6 GSPS 采樣率 |
| 12 bits 分辨率 |
| 最大 2 GHz 模擬帶寬 |
| 內置或外置時鐘 |
| 時鐘輸出 |
| 外置觸發輸入 |
| 多重記錄 >1 MHz PRF |
| 時間戳功能 |
| 700 MSamples 板載內存 |
| USB 2.0 / cPCIe / PXIe |
| Xilinx V6 LX240T FPGA |
| 支持 C/C++ and MATLAB |
其它型號高速數據采集卡：請看相關網頁
高端USB電腦示波器 看相關型號說明
HS3、HS4、HS5、HS6 、WS5、WS6系列產品，其核心是USB高速采集卡，它是按采樣示波器做的，所以信號干擾，采樣精度，信號質量，失真度要遠遠強于傳統的數據采集卡。
| 型號 | 通道 | 最大采樣速率 | 連續存硬盤速率 | DA輸出 | 存儲深度 | 價格 |
| HS3-5MHz | 2 | 12位分辨率時：雙通道5MS/s 14位分辨率時：雙通道3.125 MS/s 16位分辨率時：雙通道195KS/s | 12~16位時：10KS/s | 2MHz | 128K | 7900元 |
| HS3-50MHz | 2 | 12位分辨率時：雙通道50 MS/s 14位分辨率時：雙通道3.125 MS/s 16位分辨率時：雙通道195kS/s | 12~16位時：10KS/s | 2MHz | 128K | 9800元 |
| HS3-100MHz | 2 | 8位分辨率時：雙通道100 MS/s 12位分辨率時：雙通道50 MS/s 14位分辨率時：雙通道3.125 MS/s 16位分辨率時：雙通道195KS/s | 12~16位時：10KS/s | 2MHz | 128K | 12800元 |
| 4 | 12位分辨率時：四通道5 MS/s 14位分辨率時：四通道3.125 MS/s 16位分辨率時：四通道195KS/s | 12/14位時：四通道500/480KS/s 16位時：四通道195KS/s |
| 128K
| 9800元 | |
| 4 | 12位分辨率時：四通道50 MS/s 14位分辨率時：四通道3.125 MS/s 16位分辨率時：四通道195KS/s | 12/14位時：四通道50KS/s 16位時：四通道48KS/s |
| 128K
| 14800元 | |
|
|
|
|
|
|
|
|
| USB 2.0、3.0 | 2 | 12位分辨率時：單通道500 MS/s 12位分辨率時：雙通道200 MS/s 14位分辨率時：雙通道100 MS/s 16位分辨率時：雙通道6.25 MS/s | 12/14位時：單通道20 MS/s 12/14位時：雙通道10 MS/s 14位時：雙通道10 MS/s 16位時：雙通道6.25 MS/s | 30 MHz | 雙通道32 MB 單通道64MB | 19800元 |
| USB 2.0、3.0 | 2 | 12位分辨率時：單通道200 MS/s 12位分辨率時：雙通道100 MS/s 14位分辨率時：雙通道50 MS/s 16位分辨率時：雙通道3.12 MS/s | 12/14位時：單通道10 MS/s 12/14位時：雙通道5MS/s 14位時：雙通道5MS/s 16位時：雙通道3.12 MS/s | 30MHz | 雙通道32 MB 單通道64MB | 16800元 |
| USB 2.0、3.0 | 2 | 12位分辨率時：單通道100 MS/s 12位分辨率時：雙通道50 MS/s 14位分辨率時：雙通道20 MS/s 16位分辨率時：雙通道1.25 MS/s | 12/14位時：單通道5 MS/s 12/14位時：雙通道2 MS/s 14位時：雙通道2 MS/s 16位時：雙通道1.25 MS/s | 10MHz | 雙通道32 MB 單通道64MB | 15800元 |
| USB 2.0、3.0 | 2 | 12位分辨率時：單通道50 MS/s 12位分辨率時：雙通道20 MS/s 14位分辨率時：雙通道10 MS/s 16位分辨率時：雙通道625kS/s | 12/14位時：單通道2 MS/s 12/14位時：雙通道1 MS/s 14位時：雙通道1 MS/s 16位時：雙通道625 KS/s | 5MHz | 雙通道32 MB 單通道64MB | 13800元 |
| HS6-DIFF-1000
USB3.0 或2.0 | 4 | 8位分辨率時：四通道500~~1000MS/s 12位分辨率時：四通道100~~500 MS/s 14位分辨率時：四通道100 MS/s 16位分辨率時：四通道6.25MS/s | 8位時： 雙/四通道200 /100MS/s 12位時：單/雙/四通道200/100/50MS/s 14位時：單/雙/四通道100/50/25MS/s 16位時：四通道6.25MS/s |
| 四通道64 MB 雙通道128MB 單通道256MB | 19800元 |
| HS6-DIFF-500
USB3.0 或 2.0 | 4 | 8位分辨率時：四通道100~~500MS/s 12位分辨率時：四通道50~~200 MS/s 14位分辨率時：四通道50 MS/s 16位分辨率時：四通道3.25MS/ | 12/14位時：單/雙通道2/1 MS/s 14位時：雙通道1 MS/s 16位時：雙通道625 KS/s |
| 四通道64 MB 雙通道128MB 單通道256MB | 16800元 |
| HS6-DIFF-200
USB3.0或2.0 | 4 | 8位分辨率時：四通道50~~200MS/s 12位分辨率時：四通道20~~100 MS/s 14位分辨率時：四通道20 MS/s 16位分辨率時：四通道1.25MS/ | 12/14位時：單/雙通道2/1 MS/s 14位時：雙通道1 MS/s 16位時：雙通道625 KS/s |
| 四通道64 MB 雙通道128MB 單通道256MB | 18800元 |
| HS6-DIFF-100
USB3.0 或 2.0 | 4 | 8位分辨率時：四通道20~~100MS/s 12位分辨率時：四通道10~~50 MS/s 14位分辨率時：四通道10 MS/s 16位分辨率時：四通道625KS/s | 12/14位時：單/雙通道2/1 MS/s 14位時：雙通道1 MS/s 16位時：雙通道625 KS/s |
| 四通道64 MB 雙通道128MB 單通道256MB | 17800元 |
| HS6-DIFF-50
USB3.0或2.0 | 4 | 8位分辨率時： 四通道10~~50 MS/s 12位分辨率時：四通道5~~20 MS/s 14位分辨率時：四通道5 MS/s 16位分辨率時：四通道312.5KS/s | 12/14位時：單/雙通道2/1 MS/s 14位時：雙通道1 MS/s 16位時：雙通道625 KS/s |
| 四通道64 MB 雙通道128MB 單通道256MB | 16800元 |

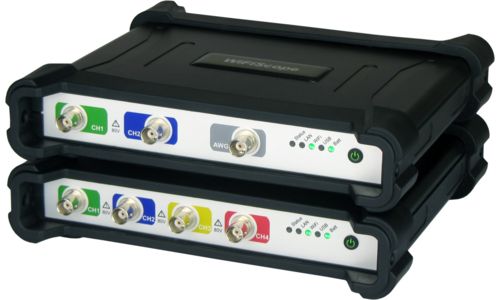

WS6、WS5無線或以太網虛擬示波器有6種不同的基本型號：
| 型號： | 采樣速率 | 通道 | 最大存儲 | 連續存硬盤速率 | 帶波形發生器 |
| WS6-1000 | 1 GSa/s | 4 | 256MB | 200MSa/s | 無 |
| WS6-500 | 500M Sa/s | 4 | 256MB | 100MSa/s | 無 |
| WS6-200 | 200MSa/s | 4 | 256MB | 40MSa/s | 無 |
