DSO3062L （四合一）功能虛擬組合儀器
產品簡介： 示波器/邏輯分析儀/頻率計/FFT頻譜分析。16M記憶深度示波器；16通道16M存儲邏輯分析儀；USB 2.0接口即插即用，LAN和WIFI接口可選。
售價：￥2980
DSO3062L 四合一多功能測試儀
示波器/邏輯分析儀/頻率計/FFT頻譜分析。16M記憶深度示波器；16通道16M存儲邏輯分析儀；USB 2.0接口即插即用，LAN和WIFI接口可選。

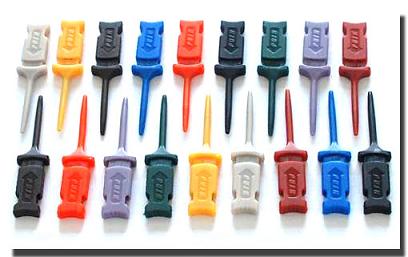

2. 基本配件：
|
| |
|
|
|
| |
|
|  |
|
|
|
| |
3. 可選配件：
 網口線路板(HT312) |  WIFI模塊(HT8277)
|
4.其它圖片：
| | |
| | |
| | |
| | |
| | |
| | |
| | |
5.特點：
◆示波器/邏輯分析儀/頻率計/FFT頻譜分析，四合一多功能測試儀。
◆示波器:
·2通道示波器和EXT觸發，60MHz帶寬
·200MS/s實時采樣率、16M存儲深度每通道。
·頻率計數器，頻譜分析。
·16通道
·16M存儲深度每通道
◆其它:
·8--36V寬范圍的輸入電源。
·USB 2.0接口即插即用，LAN和WIFI接口可選
·超過20種自動檢測功能，通過/不通過檢測功能，適合工程應用。
·優秀工業設計，與臺式示波器類似的界面，易于使用
·軟件支持：Windows NT,Window 2000,Windows XP,VISTA,Windows 7
·提供VC、VB、LABVIE二次開發示例源代碼
6.技術指標:
| 規格 | DSO3062L | ||||
| 示波器模式 | 垂直 | 模擬通道數 | 2 | ||
| 帶寬 | 60MHz(-3dB) | ||||
| 上升時間 | 5.8ns | ||||
| 輸入阻抗 | 電阻:1MΩ ;電容: 25 pF | ||||
| 輸入靈敏度 | 10mV/div to 5V/div | ||||
| 輸入耦合 | AC/DC/GND | ||||
| 分辨率 | 8 bits | ||||
| 最大輸入 | 400V (DC+AC Peak) | ||||
| 水平 | 實時采樣率 | 200MS/s | |||
| 記憶深度 | 16M/CH | ||||
| 基準范圍 | 5ns/div to 1000s/div(1-2-5sequences) | ||||
| 基準精度 | ±50ppm | ||||
| 觸發 | 觸發源 | CH1, CH2,EXT | |||
| 觸發模式 | Edge,Pulse,Viedo,Alternative | ||||
| X-Y模式 | X-Axis輸入 | CH1/CH2 | |||
| Y-Axis輸入 | CH2/CH2 | ||||
| 相移 | 最大3度 | ||||
| 光標和測量 | 電壓測量 | Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot | |||
| 時間測量 | Frequency,Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle | ||||
| 光標測量 | 水平、垂直、追蹤、自動測量模式 | ||||
| 波形信號處理 | +,- , x,÷, FFT, Invert | ||||
| 自動設置 | | Yes | |||
| 電壓范圍 | | 10mV to 5V/div @ x 1 probe | |||
| 100mV to 50V/div @ x 10 probe | |||||
| 1V to 500V/div @ x 100 probe | |||||
| 10V to 5000V/div @ x 1000 probe | |||||
| 100V to 50000V/div @ x 10000 probe | |||||
| 200mV to 100V/div @ 20:1 | |||||
| 電流范圍 | | CC65(20A),CC65(60A),CC650,CC1100 | |||
| 光標測量 | | Time/frequency difference, voltage difference | |||
| FFT | | Rectangular,Hanning,Hamming,Blackman Window | |||
| 數學 | | 加、減、乘、除 | |||
| 電源 | 8--36V寬范圍輸入 | ||||
| 邏輯分析儀模式 | 通道 | 16 | |||
| 最大輸入阻抗 | 200K (C=10p) | ||||
| 輸入電壓范圍 | -60V~60V | ||||
| 邏輯門范圍 | -8V~8V | ||||
| 最大采樣率 | 100 MHz | ||||
| 帶寬 | 10MHz | ||||
| 兼容輸入 | TTL,LVTTL,CMOS,LVCOMS,ECL,PECL,EIA | ||||
| 存儲深度 | 16M/CH | ||||
| 界面 | USB 2.0(Lan ,WIFI可選) | ||||
| 機器規格 | 體積 | 255 x 190 x 45 (mm) | |||
| 重量 | 1Kg | ||||

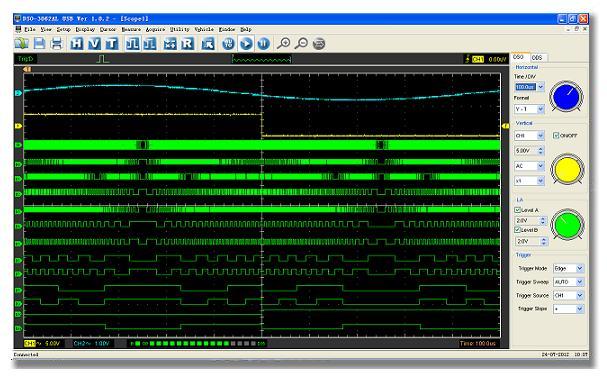

7．應用程序：
軟件支持: Windows 2000, Windows XP ,VISTA,Windows 7
8．二次開發：
提供常用開發平臺下的DEMO源代碼(VC、CVI、VB、LABVIEW)和開發、技術支持
