單通道USB數據采集卡,10位,5~100MHz采樣,隔離
產品簡介： ·一個模擬差分輸入通道，最大采樣速率 5MHz~~~100MS/s,最大存儲深度 1M樣點。 ·垂直分辯率10 Bit,藕合方式AC/DC,輸入阻抗 2.1M歐姆//15pF·快速和精巧的測量方式，具有200mV到800V滿量程輸入范圍，無須額外的探頭或衰減器。
售價：￥680
差分輸入：
Handyprobe HP3 是一款配有差分輸入最大輸入電壓800伏（有效值566伏）
的USB總線數據采集卡。由于是差分輸入，因次不可能造成采集卡對地?cái)嗦贰８唠妷狠斎敕秶箲?yīng)用Handyprobe無須另加額外的衰減器。
HP-5MS/s 價格: 680元 HP-20MS/s ： 980元 HP100MS/s : 1980元
流方式：
先進的驅動技術使得Handyprobe數據采集卡能測量連續數據流到計算機硬盤而不丟數，最大10MS/s速率。最大測量時間僅受硬盤空間限制。
型號 最大采樣速率 連續存盤速率 HP3-100 100 MS/s 10 MS/s HP3-20 20 MS/s 2 MS/s HP3-5 5 MS/s 500 kS/s
可高速數據流盤不丟數，最高速可達10MHz/s。
關鍵特性：
·一個模擬差分輸入通道，最大采樣速率 5MHz~~~100MS/s,最大存儲深度 1M樣點。
·垂直分辯率10 Bit,藕合方式AC/DC,輸入阻抗 2.1M歐姆//15pF
·快速和精巧的測量方式，具有200mV到800V滿量程輸入范圍，無須額外的探頭或
衰減器。
·50MHz高帶寬能購精確分析快速變化的信號。
·由于是差分輸入，不可能造成對地?cái)嗦罚@對計算機是一個額外保護
·兩個測量點能夠遠端分離，使它易于測量大型電器設備
·快速流盤，達到連續每秒100000采樣點適用于快速和長時間測量
·滿量程幅值精度0.3 %，而大多數采集卡僅有2 %~ 3 %精度
·無需外接電源，電源取自計算機的USB口
·功能強大的數據采集多通道軟件，不但顯示采集信號，而且具有多種信號分析功能的頻譜分析，Y-t記錄儀和電壓表
·輸出采集數據到各種文件格式，易于創建自己的報告

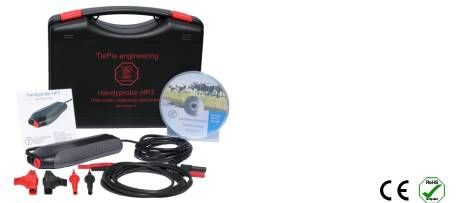

·Handyprobe采集卡隨機配有工具箱，包擴測試線和鱷魚夾
HP3 的技術指標：詳細的技術指標，包括：采集，觸發，和通常的指標：
高速采集卡：
| 輸入通道 | 1通道 |
| 通道 1 | 隔離的4毫米香蕉插孔與外部連接 |
| 類型 | 差分輸入 |
| 分辨率 | 10位 |
| 幅值精度 | 滿格0.3% |
| 范圍 | +/-0.2V到+/-800V 滿格2-4-8步 |
| 輸入電壓全范圍 | 600V 有效，降低3db下 |
| 藕合 | AC/DC |
| 阻抗 | 2.1 MOhm // 15 pF |
| 最大輸入電壓 |
|
| 最大共模電壓 | 200 mV 到 8V 范圍: 12V 20V 到 80V 范圍: 120V 200V 到 800V 范圍: 800V |
| 共模抑制比 | 60db |
| 帶寬最大（3DB） | 50MHz |
| 交流藕合截止頻率 | 1.5Hz |
| 上升時間 | 10ns |
| 超調 | 1% |
| 最大采樣率 | 幾款型號 |
| HP3-100 | 100MS/S 實時 |
| HP3-20 | 20MS/S 實時 |
| HP3-5 | 5MS/S 實時 |
| 最大連續存盤速率 | 這幾款型號 |
| HP3-100 | 10MS/S 實時 |
| HP3-20 | 2MS/S 實時 |
| HP3-5 | 500KS/S 實時 |
| 采樣時鐘 | 內部 |
| 精度 | +/-0.01% |
| 穩定性 | 在 -40 °度 到 +85 °度下，誤差不超過百萬分之一 |
| 時基老化度 | 每年不超過百萬分之0.05 |
| 緩存 | 1048576 采樣點 |
| 系統 | 數3字，二級電壓 |
| 觸發源 | CH1 通道 |
| 觸發方式 | 上升沿，下降沿 |
| 電平調節 | 0~~100% 滿刻度下 |
| 滯后調節 | 0~~100% 滿刻度下 |
| 分辨率 | 0.1%在10位下 |
| 預觸發 | 0 到 1048576采樣點 (0 到 100%, 1點采樣分辨率) |
| 后觸發 | 0 到 1048576采樣點 (0 到 100%, 1點采樣分辨率) |
| 觸發延遲 | 0 到 4194303點采樣, 1點采樣分辨率 |
| 接口方式 | USB 2.0 高速 (480 Mbit/s); (USB 1.1 全速 (12 Mbit/s) 和兼容 USB 3.0 |
| 取電方式 | USB口取電，最大400ma ，功率2W |
| 物理尺寸 | 177*68*25 英寸， |
| 環境溫度 | 0~~55度 |
| 環境濕度 | 10~~90% 不結霜 |
| 重量 | 500克 |
| 操作系統 | Windows 98/ME/2000/XP/Vista/7/8/10 |
| 附件 | 測試探針tp-tp90 鱷魚夾tp-ac80i 手腕帶 |
| 國際認證 | 符和CE認證標準，符合RoHS認證標準 |
| 操作手冊 | 儀器手冊，軟件手冊，CD軟件光盤 |
典型應用:
優良的硬件品質和靈活易用的軟件
HandyProbe HP3成為用戶的一個理想測試儀器
如電源功率的測量, 開關模型功率測量, 頻率轉換器測量，汽車線路的測量,
還有差分輸入領域也可以直接測量各種通訊總線如CAN 總線
