48MHz采樣USB接口數字存儲示波器、邏輯分析儀

基本介紹：

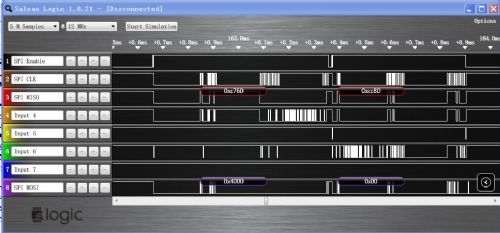

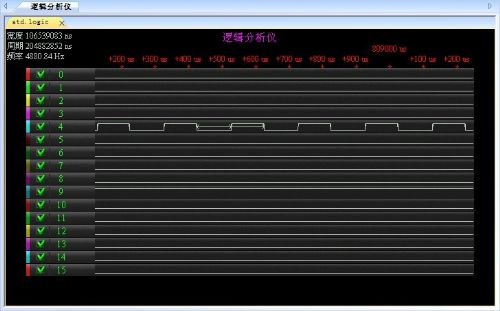

MDSO-LA示波器邏輯分析儀是一款基于PC的高性價比的電路分析調試工具。虛擬示波器功能：最高采樣率48M、模擬帶寬20M、2路信號采集，可以同時工作；邏輯分析儀功能：最高采樣率24M、16路信號采集，可以同時工作，且全面兼容和支持“Saleae”最新版上位機軟件1.1.14，可以分析I2C、SPI、UART、CAN、DMX-512、I2S/PCM、Manchester、1-WIRE、Simple Parallel、UNI/O等各種協議。多功能虛擬信號分析儀軟件，以虛擬示波器為載體的同時，還提供數據記錄儀和譜分析，包括“波形合成”、“濾波處理”、“李薩茹圖形”、“幅頻”、“相頻”、“對數幅頻”、“自功率譜”、“對數自功率譜”、“自相關”和“互相關”的分析功能。

1、可以保存波形；

2、開始、暫停功能；

3、游標移動測量電壓與時間；

4、實測信號的頻率,平均值,峰峰值的顯示；

5、方便的Windows仿實物的人機界面；

6、通過軟件界面進行各種切換操作；(時間，刻度,電壓刻度,關閉與開啟通道等)；

7、具有對保存的波形進行放大與縮小,視窗選定部分觀察功能；

8、支持任意多畫面的同時顯示，便于波形的多樣分析；支持輸入波形硬件和軟件觸發；支持輸入波形的插值和等效采樣；支持輸入波形的“相加”、“相減”和“相乘”合成；支持對輸入波形加Rectangle、bartlett、triangular、cosine、hanning、bartlett_hanning、hamming、blackman、blackman_Harris、tukey、Nuttall、FlatTop、Bohman、Parzen、Lanczos、kaiser、gauss、dolph_chebyshev 18種窗；支持對輸入波形的濾波處理； 支持對輸入波形的“李薩茹圖形”、“幅頻”、“相頻”、“對數幅頻”、“自功率譜”、“對數自功率譜”、“自相關”和“互相關”的分析；支持在對數坐標系下，對輸入波形的“幅頻”、“相頻”、“對數幅頻”、“自功率譜”、“對數自功率譜”的分析。

發貨清單：

1、MDSO-LA主機；（長寬高尺寸：10cm*9cm*3cm）

2、USB2.0延長線1條；

3、40M標準示波器探頭2條；

4、邏輯分析儀測試夾20條；

5、多功能虛擬信號分析儀軟件及說明書（光盤）；
