SS-DSP6418圖像視頻數字信號處理實驗系統
產品簡介： TMS320C6418GLZ是TI公司定點DSP領域里性能最高的一款芯片之一，她的超高性能和超低功耗使得她非常適合用于嵌入式和手持設備等領域，特別適合于圖像處理、視頻處理領域。
售價：￥0
◆產品特點
1.目標板采用TMS320C6418GLZ（BGA封裝），其核心電壓為1.4V，I/O電壓為3.3V。
2.標稱工作頻率為600MHz。板載16MBytes SDRAM（64-Bit寬），512KBytes Flash
（可直接擴充到1MBytes）。此外，板上還留有EMIF接口和JTAG接口各一個。
3.結構透明，圖象板和處理板可以單獨應用。
4.各種圖象處理經典算法。
5.適于二次開發設計，可用于電子設計大賽。
6.適用于WINDOWS98/NT/2000/XP操作系統。
7.隨機配備的開發系統適于項目開發。
8.實時每秒25幀的彩色圖象處理系統。
9.512 X 512超大顯示屏幕空間。
10.標準VGA輸出接口，可接任何VGA顯示器。
11.高性能的視頻輸入設備——CCD。
12.豐富、形象的實驗指導書。
◆產品規格
1.標準復合視頻輸入接口2個；
2.RCA蓮花插座 2個；
3.標準VGA顯示器輸出接口；
4.有多個DMA通道輸入；
5.外部時鐘電路；
6.DSP片外存儲器；
7.擴展總線接口EB；
8.DSP工作方式選擇管理；
9.IEEE-1149.1 JTAG調試接口 1個；
10.可選配標準計算機顯示器 1臺；
11.可選配標準視頻監視器1臺；
12.TMS320C6418；
13.工作頻率(MHZ)：600Mhz；
14.數據程序空間：16MBytes
15.FLASH空間： 1MBytes；
16.芯片 電壓(Voits) ：1.4v；
17.IO 電壓：3.3v；
18.多電壓供電電源系統；
19.DSP工作電壓監測及復位管理；
20.語音輸入輸出系統。
◆實驗內容（以下實驗由DSP6418實現運算）
實驗一：圖像二值化分析實驗
實驗二：圖像的灰度直方圖變換實驗
實驗三：圖像的鄰域運算實驗
實驗四：圖像的邊緣提取實驗
實驗五：離散Fourier變換實驗
實驗六：圖像的小波分解實驗
實驗七：圖像的壓縮算法實驗
實驗八：圖像的離散余弦變換實驗
實驗九：圖像的腐蝕運算實驗
實驗十：圖像的膨脹運算實驗
實驗十一：單色圖像的著色處理實驗
實驗十二：彩色圖像的反色處理實驗
實驗十三：語音輸入處理輸出實驗
實驗十四：不同圖象的合成實驗

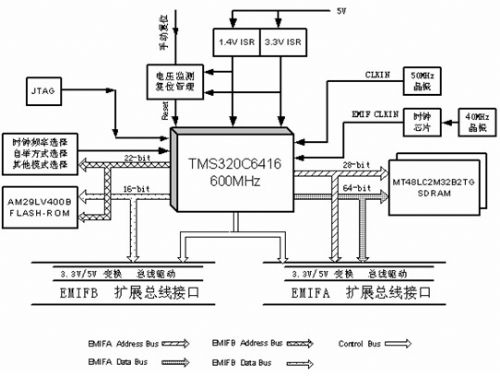

◆模塊框圖
