DSO3064套裝V , 4通道汽車診斷示波器
生產廠商： 迪陽公司專賣
產品型號： DSO3064V
產品簡介： 初級點火，次級點火 起動機和充電電路 氧傳感器，空氣流量傳感器，進氣壓力傳感器，車速傳感器，爆燃傳感器，ＡＢＳ輪速傳感器．．． CAN總線，LIN總線和FexRay 噴油器和燃油泵 電池、交流發電機與起動電機 電熱塞，時間繼電器等．．．
產品簡介： 初級點火，次級點火 起動機和充電電路 氧傳感器，空氣流量傳感器，進氣壓力傳感器，車速傳感器，爆燃傳感器，ＡＢＳ輪速傳感器．．． CAN總線，LIN總線和FexRay 噴油器和燃油泵 電池、交流發電機與起動電機 電熱塞，時間繼電器等．．．
售價：￥7900
DSO 3064 （不同的套裝配件 I ） 價格：2750元
DSO 3064 （不同的套裝配件 II ） 價格：2980元
DSO 3064 （不同的套裝配件 III） 價格：3400元
DSO 3064 （不同的套裝配件 IV） 價格：3700元
DSO 3064 （不同的套裝配件 V ） 價格：3980元
2：基本配置：
.jpg) | .jpg) |
.jpg) | .jpg) |
.jpg) | .jpg) |
 | .jpg) |
 |  |
 | .jpg) |
.jpg) | .jpg) |
.jpg) | |
3．可選配件：

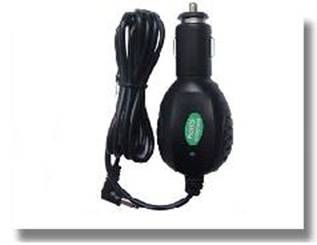

.jpg) 可選電源(HT310) | .jpg) 網口線路板(HT312) |
.jpg) WIFI線路板(HT313) | .jpg) 汽車高壓點火探頭（HT25系列） |

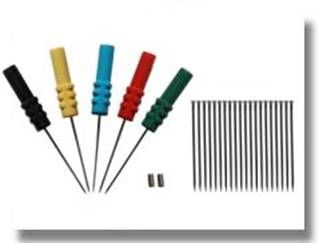

.jpg) 20：1衰減器（HT201) | .jpg) 針刺套裝(Needle309) |
.jpg) 雙橡膠頭多用途測試線（HT30A) | .jpg) 獨立線圈點火延長線（HT308） |
.jpg) 2針引出線（HT301) | .jpg) 交直流電流鉗（CC-65) |
.jpg) 交直流電流鉗(CC-650) | .jpg) 交直流電流鉗（CC-1100) |

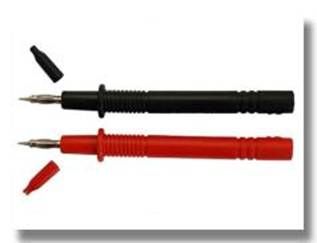

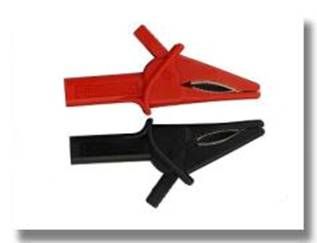

.jpg) 萬用表探頭(HT19) | .jpg) 大海豚/短鱷魚夾子(HT18A) |
4．其它圖片：
.jpg) .jpg) .jpg) .jpg) .jpg) .jpg) .jpg) .jpg) | .jpg) .jpg) .jpg) .jpg) .jpg) .jpg) .jpg)  |
5. 特點
汽車測試：
· 首測項目：進氣歧管真空度&點火，油煙調整閥真空度&點火，排氣點火（怠速），排氣點火（啟動）
· 點火：初級/次級
· 傳感器：空氣流量計，凸輪軸，曲軸，配電器，Lambda傳感器，節流閥位置。。。
· 總線檢測：CAN總線數據觀察，CAN總線信號完整性，CAN總線LH長時間采集，LIN總線
· 執行器：汽油機/柴油機
· 啟動&充電：充電電路 電流電壓
示波器：
· 4通道示波器和EXT觸發，60MHz帶寬
· 200MS/s實時采樣率、10K-16M記憶深度每通道。
· 頻率計數器，頻譜分析。
其它:
· 8--36V廣泛的輸入電壓，適合于汽車電源檢測
· USB 2.0接口即插即用，LAN和WIFI接口可選
· 超過20種自動檢測功能，通過/不通過檢測功能，適合工程應用。優秀工業設計，與臺式示波器類似的界面，易于使用。
· 軟件支持：Windows NT,Window 2000,Windows XP,VISTA,Windows 7
· 提供VC、VB、LABVIE二次開發示例源代碼
6. 技術指標
| 規格 | DSO3064 | |
| 垂直 | 模擬通道 | 4 |
| 帶寬 | 60MHz(-3dB) | |
| 上升時間 | 5.8ns | |
| 輸入阻抗 | 電阻: 1MΩ ; 電容: 25 pF | |
| 輸入靈敏度 | 10mV/div to 5V/div | |
| 輸入耦合 | AC/DC/GND | |
| 分辨率 | 8 bits | |
| 記憶深度 | 10K-16M/CH | |
| 最大輸入 | 400V (DC+AC Peak) | |
| 水平 | 實時采樣率 | 200MS/s |
| 基準范圍 | 5ns/div to 1000s/div(1-2-5 sequences) | |
| 基準精度 | ±50ppm | |
| 觸發 | 觸發源 | CH1, CH2,CH3,CH4,EXT |
| 觸發模式 | Edge,Pulse,Viedo,Alternative | |
| X-Y 模式 | X-Axis輸入 | CH1 |
| Y-Axis 輸入 | CH2 | |
| 相移 | 最大3度 | |
| 光標和測量 | 電壓測量 | Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot |
| 時間測量 | Frequency,Period, Rise Time, Fall Time, Positive Width, Negative Width, Duty Cycle | |
| 光標測量 | 水平、垂直追蹤、自動測量模式 | |
| 波形信號處理 | +,- , x,÷, FFT, Invert | |
| 自動設置 | | yes |
| 電壓范圍 | | 10mV to 5V/div @ x 1 probe |
| 100mV to 50V/div @ x 10 probe | ||
| 1V to 500V/div @ x 100 probe | ||
| 10V to 5000V/div @ x 1000 probe | ||
| 100V to 50000V/div @ x 10000 probe | ||
| 200mV to 100V/div @ 20:1 | ||
| 電流范圍 | | CC65(20A),CC65(60A),CC650,CC1100 |
| 光標測量 | | Time/frequency difference, voltage difference |
| FFT | | Rectangular,Hanning,Hamming,Blackman Window |
| 數學 | | 加、減、乘、除 |
| 界面 | | USB 2.0(Lan ,WIFI 可選) |
| 電源 | | 8--36V 廣泛的輸入電壓。適合于汽車電源檢測 |
| 機器規格 | 體積 | 255 x 190 x 45 (mm) |
| 重量 | 1Kg | |
7．應用程序：
軟件支持: Windows 2000, Windows XP ,VISTA,Windows 7
8．二次開發：
提供常用開發平臺下的DEMO源代碼(VC、CVI、VB、LABVIEW)和開發
技術支持。
