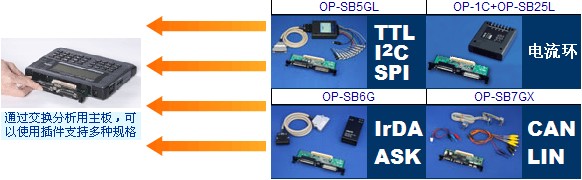

LE-2500-E多功能協議分析儀

通信數據向主機內存記錄時能夠選擇內存耗盡后停止或覆蓋記錄。使用自動保存功能，能夠自動保存到大容量CF卡。有助于分偶發性原因不明的通信障礙。

※1） 1K字節的數據以每1m秒全雙工傳送時。每次捕捉收發數據消費4字節內存。
※2）使用配件CF-2GX時

用雙色發光LED實時表示通信線路狀態。

觸發功能

    配備最多可以指定4組特定數據收發時的條件和條件成立後的測試分析動作的觸發功能.有助于分析多發于通信系統的間歇性障礙.通過指定一個觸發條件來觸發另一個觸發條件,可以使用連續條件判定解決復雜的通信問題.



觸發條件	■ 通信誤碼（可以個別指定誤碼類型） ■ 最大8字符的通信數據列 （可以指定通配符和位屏蔽） ■ 接口信號線的邏輯狀態 ■ 統一的計時器和計數器值 ■ 指定時間以上的閑置時間 ■ 輸入觸發信號
觸發動作	■ 揚聲器發出聲音 ■ 停止記錄測試日志（可以指定關閉） ■ 把監聽數據記錄到儲存卡（可以指定范圍） ■ 計時控制（開始、結束、重起） ■ 計數控制（計數、清除） ■ 觸發條件有效化 ■ 發送指定文字符序列（MANUAL仿真模式時） ■ 觸發輸出2



統計分析功能

<統計分析圖表表示>

可以用圖表顯示1～240分為單位的收發數據數,數據幀數,觸發條件成立次數的統計數據.有助于掌握每個時間帶的通信線路使用率和誤碼發生的傾向.

監聽條件自動設定功能

經過分析收到的通信數據,可以自動設定通信速度,成幀字符,編碼,同步字符,BBC/FCS等基本的測試條件.
※通信數據不足或誤碼過多會導致設定錯誤。
※自動設定的最高速度為115.2kbps。

＜監聽條件自動設定　搜索畫面＞

＜監聽條件自動設定　條件設定畫面＞

延時測定功能

可以測試從一種信號狀態變化到另一種信號狀態的最小、最大、平均時間(0.1mS)和次數。有助于控制線RTS-CTS的延遲分析.
使用0.1mS間隔分析控制線變化(RTS-CTS變化等)遲延時間的DELAY功能中,追加了測定RS-232C的4信號線電壓的測試功能



仿真功能

    擁有作為測試對象機器的通信設備，根據協議進行發送接收測試的模擬功能。在開發初期，沒有通信對象機器的情況下，也能夠進行接近實際的測試。使用敝公司的MANUAL模式確認通信順序后，可以使用菜單選擇方式制作簡單的程序，用來測試不同條件下復雜的通信順序。由于可以任意設定通信速度，可以人為的錯開通信速度來評價通信速度的裕度或在摻雜奇偶校驗誤差的測試中確認誤碼應答處理。

仿真時的連接例

MANUAL模式

    發送數據表格中對應操作鍵[0]～[F]的輸入數據，可以使用相應的操作鍵一鍵發送。在使用監聽功能確認開發機器應答的同時，能夠使用觸發功能簡單的測試通信順序。另外，可以使用[SHIFT]跟[0]～[D]鍵發送與之對應的固定數據，用[SHIFT]跟[E]、[F]鍵還可以控制RTS/CTS和DER/DCD信號線的on/off。

FLOW模式

可以作為發送方或接收方，仿真X-on/X-off Flow控制以及控制線握手的Flow控制。發送模式下，能夠顯示16組發送開始到中斷請求為止的發送數據；接收模式下，可以指定發出發送中斷請求為止的接收數據數和再次發出發送請求為止的時間。

ECHO模式

接收數據在主機內部折返發送。能夠選擇以接收幀單位返送的緩沖反射，以文字為單位的字符反射以及使用硬件折返的環狀反射，適用于測試顯示器終端以及通信終端。



POLLING模式

    能夠模擬多點(1：N連接)的輪詢通信順序下的主設備和從設備。從屬模式下，檢查指定地址的數據幀接收次數和有無差錯，返回指定數據；主動模式下，向32種指定從屬地址發送輪詢信息，逐個檢查返回的數據，并輸出到屏幕。

 BUFFER模式

能夠把在監聽功能下取得的數據作為發送方或接收方的模擬數據發送的模式。多用于重現測試現場的通信狀態。

PROGRAM模式

使用專用命令制作程序，來模擬帶有條件判定的通信協議。菜單選擇式命令非常簡單。

 [PROGRAM模式專用命令例]

命令	動作
SEND　CHR　□□□□□□□□	發送最多8字符數據
SEND　REG　□	根據寄存器的值發送指定數據表格中的數據
WAIT　CHR　□□□□□□□□	等待接收指定數據（最大8字符）
WAIT　FRM	等待接收1幀數據(新數據/已經接收的幀也可做為對象)
WAIT　TM 　□□□□	等待指定時間經過
GOTO　L□□□	跳轉到指定標簽號碼
CALL　L□□□	跳轉到指定標簽號碼的子程序
IF　 CHR　□□□□□□□□　L□□□	如果幀緩沖內有指定數據，則跳轉至指定標簽號碼
IF　 LN　 □＝□　L□□□	如果指定控制線變化為指定邏輯，則跳轉至指定標簽號碼
SET　 REG　□　□□□□□□	向指定寄存器寫入指定值或+1或-1
SET　 TM 　□　□□□□□□	向指定計時器寫入指定值或開始、結束、重新開始
INT TRG 0 L□□□	觸發條件0一致時跳轉到指定標簽號碼的子程序





BERT(比特誤碼率測試)功能

    使用ITU-T G.821標準的參數(比特誤碼數、塊誤碼數)評測發送測試數據后返回的數據，能夠測試誤碼率，切分障礙點的BERT(比特誤碼率測試)功能。標準配備有豐富的測試數據以及強制插入比特誤碼等與專用機匹敵的功能。


<BERT設定畫面>

Async(調步同期/異步)模式或Sync(同步)模式下，能夠指定測試期間(連續、接收比特數、指定時間、循環)以及各種測試數據進行評測。

<BERT測定表示例>

測試開始后，可以實時更新線路品質的分析結果表示。使用循環模式，還可以確認某通信線路指定時間帶的比特誤碼率變化

BERT(比特誤碼率測試)時的連接例

 ［BERT測試內容］

通信模式	可選擇ASYNC模式，SYNC模式
測試模式	連續(CONTINUE)、接收比特數(R-BIT)、指定時間 (RUN TIME)、循環
方式	26-1，29-1，211-1，MARK，SPACE，ALT，DBL-ALT, 1in4, 1in8, 1in16, 3in24
檢測內容	Savail ：　有效檢測秒 0～9999999 R-Bit ：　有效受信比特數 0～9999999～9.99E9 E-Bit ：　比特誤碼數 0～9999999～9.99E9 Bit-ER ：　比特誤碼率 0～9.99E－9～1 E-Sec ：　誤碼秒數 0～9999 Loss ：　同期丟失次數 0～9999 R-Blk ：　有效接收Block數 0～9999999～9.99E9 E-Blk ：　Block誤碼數 0～9999999～9.99E9 Blk-ER ：　Block誤碼率 0～9.99E－9～1 %E.F.S ：　正常工作率 0.000～100.000%



簡單易用的菜單方式

繼承以前產品操作方法的菜單選擇操作方式,任何人都可以簡單的操作。

<Top Menu畫面>

離線分析/數據搜索

測試的數據能夠以卷軸或分頁顯示.此外,還具有強大的搜索功能,特定的數據頭文表示和計數功能.



索條件	通信錯誤（可以指定錯誤類別），最大8文字的通信數據列（可以指定通配符，位屏蔽），指定時間以上的閑置時間，指定時刻的時間標記（可以指定通配符），觸發一致數據
搜索動作	頭文表示、計數





如本例中表示，用通配符（*）搜索10點30分00秒～10點39分59秒的時間標記數據。

＜搜索條件設定例＞

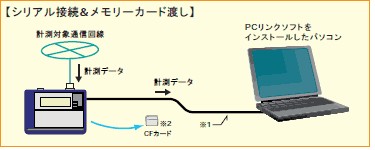

PC互換のファイル管理仕様

CF卡中的測試條件和監聽數據等測試結果可以使用電腦的文件管理方式保存。由于各機型之間的文件通用，可以把LE-3200的測試分析數據保存到存儲卡里，回到辦公室用LE-7200-E進行詳細分析。
※：LE-8200/LE-3500/LE-2500/LE-7200/LE-3200/LE-2200/LE-1200間的測試數據文件能夠互相使用。但是，在舊機型上使用新機型保存的數據時，文件和數據的一部分有可能不能夠使用。

＜文件操作畫面例＞

能夠確認存儲卡里保存文件的種類、名稱、大小、儲存日期。



文件種類	監聽數據（.DT），觸發存檔（TG SAVEnn．DT），自動存檔（#nnnnnnn．DT），檢測條件（．SU），模擬用送信數據（．ST），模擬程序（．SP）
文件操作	通常文件表示，指定類型文件表示，存檔，讀檔，刪除，格式化

在保存有大量存儲文件時，可以使用過濾只顯示需要的文件。



＜文件過濾設定畫面例＞

主機固件的升級

新功能追加或經過改良之后，最新固件都會在敝公司主頁上刊登。下載到電腦后通過附帶的串列數據線可以非常簡單的刷新為最新狀態。

無人測定狀態下方便的自動RUN/STOP功能

通過指定測試開始和結束的日時，可以在指定期間內自動進行檢測。

<自動測試設定例>

 能夠開發獨自的控制系統

準備了VisualC++以及Visual Basic用的LE系列通信程序庫，能夠在短時間內開發在PC上與其他軟件功能使用的特殊控制系統。
※任何人都可以自由使用LE系列通信程序庫以及樣本程序，但本公司不對其使用方法做免費技術支持。請見諒。

<程序庫中的樣本程序>

連接、設置、按鍵仿真、取得CSV格式的監聽數據

LE系列通信程序庫是一個能讓用戶以及程序更好的使用分析儀常用功能的開發用樣本庫。
如果需要在PC上使用LE系列的全部功能，推薦使用LE-PC300G。


多彩的印刷格式

在畫面表示模式對應的文本打印格式下，可以打印指定范圍的測試數據。另外，如果使用專用的打印機，還可以連續打印屏幕顯示畫像的硬拷貝、邏輯分析時的波浪線和統計分析結果。
