大電流輸出的任意波形發生器

AT-AWG PWR是世界上最快的波形發生器，具有大電流輸出功能(600 mA連續 – 3A 峰值)和高采樣率及高垂直分辨率(16 位)。

創新的大功率輸出平臺可直接驅動所測裝置的大功率管腳。另外，AT-AWG PWR還能生成噪聲效果和任何種類的高頻干擾到供電線路。

大電流功能和快速轉換速率可讓用戶進行一些上電和掉電序列，打破標準任意波形發生器的極限。

AT-AWG PWR可用AT-XSS (擴展的同步系統)擴展系統實現8個同步輸出而不損失性能：8通道@ 1GS/s。

利用AT-AWG PWR可以生成快速上電和掉電次序，克服旁通電容的限制：

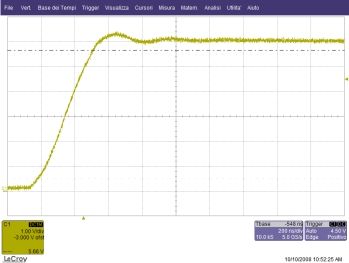

0-6V 步進 => < 400ns 上升時間 @ 100nF 電容負載

點擊看大圖

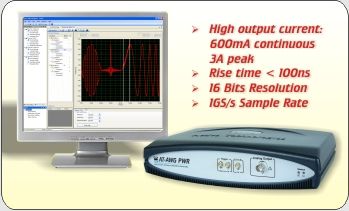

AT-AWG導航全面支持工作環境下的所有AT-AWG PWR功能，具有多個顯示窗和先進的編程工具：所有相關波形參數和圖形化波形都單獨顯示在PC屏幕上。

典型應用：

• 上電μP驗證
• 噪聲生成覆蓋Vcc線路
• 電路測試和設計
• 半導體測試

AT-AWGPWR功能

• 大輸出電流：600mA 連續, 3A峰值
• 沒有限制的電容負載驅動能力
• 高轉換速率: < 400ns上升時間@ 100nF電容負載
• ±8V輸出擺幅 @ 600mA 負載
• 高頻噪聲發生在DUT供電線路上
• 16 Bit, 1Gs/s 波形
• 2 M采樣點
• 16 Bits (n)ASK, (n)FSK, PWM, (n) PSK, (n)QAM
• 觸發模式: 單次, 連續, 步進, 突發
• True ARB & 36 Bits DDS
• 多個儀器同步
• Windows 2000/XP OS

下載宣傳冊

(點擊看大圖)

軟件功能

• 項目導航帶有多個顯示窗
• 復合波形和調制編輯器
• 波形次序編輯器
• 噪聲編輯器和波形濾波編輯器
• LabVIEW and C/C++ SDK (軟
  件開發工具包)

附件

AT-XSS (擴展的同步系統)線纜提供一個簡單的
方法連接8個AT-任意波形發生器來擴展通道數而
沒有性能損失：達8個通道@ 1 GS/s采樣率。
也可以連接其它AT測試儀器來搭建測量系統。
