USB總線，50MHz采樣，12位，通信測試分析儀

CAN、I2C、串口RS232等多種協議分析儀：

協議分析儀是一種測量儀器,用來分析一種或多種信號,這些信號被用來根據特定的協議在電子設備之間進行通信。協議分析器檢查信號并解碼所傳遞的信息。解碼信息可以用圖表顯示, 水表 和 表匯 .
在開發通信總線的硬件和/或軟件實現時,協議分析器是一個有用的工具。它也可以在調試設備或總線故障時使用。
多通道示波器軟件 包括下列協議分析儀:

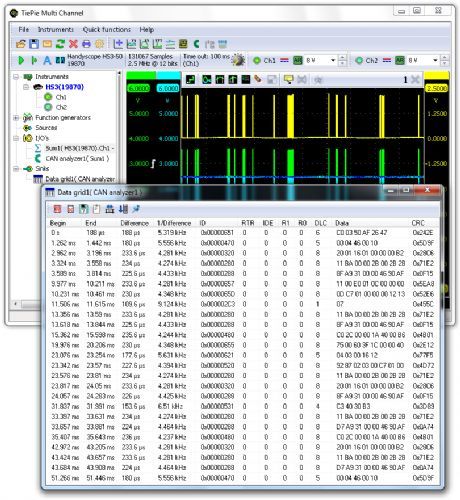

CAN 總線解碼器
J1939解碼器
我 2 C解碼器
UART/串行解碼器
SPI解碼器
CAN 解碼器：

I2C協議分析儀  ：

I2C解碼器
… I2C解碼器 在…中 多通道示波器軟件 我都分析了 I2 c信號和顯示傳輸?shù)南ⅰＡ硗釯 2 C總線,它也支持相關的總線,如SMBUS,附件。
I 2 C解碼器顯示多個解碼的EPROM讀寫操作。
I 2 C解碼器使用來自I的自失能和SCL信號I 2 c總線,并將其翻譯成包括數據在內的所有指令的按時間順序排列的列表。I 2 C解碼器具有下列特點:
支持10千位/秒、100千位/秒、400千位/秒、1千位/秒和3.4千位/秒
失蹤人口普查
7和10涉及支助的雙邊投資條約
重復啟動支持
鐘拉伸支架

RS232/RS485 串口協議分析儀：

UART/串行解碼器 在…中 多通道示波器軟件 分析一個或多個串行信號并顯示傳輸?shù)南?它支持RS232串行接口,以及諸如RS485、MIDI、DMX和其他兼容總線等相關接口。UART/顯示解碼串行數據的串行解碼器"Tiepie"。
UART/串行解碼器可用于同時分析和解碼多個通信信號。其特點是:
自動波達率檢測和用戶定義波達率設置
Databits setting: 5, 6, 7, 8 or 9
對等設置:沒有,甚至,奇怪,標記或空間
Stopbits setting: 1, 1.5, 2, 2.5, 3, 3,4 or 4

SPI解碼器
… SPI解碼器 在…中 多通道示波器軟件 分析SPI總線上的時鐘和數據信號,并顯示傳輸?shù)南ⅰ?/span>

圖5:用SPI解碼器解碼數據的SPI總線上的測量。
SPI解碼器具有以下特點:
支持SPI模式
0 (Clock Polarity (CPOL) = 0, Clock Phase (CPHA) = 0)
1 (Clock Polarity (CPOL) = 0, Clock Phase (CPHA) = 1)
2 (Clock Polarity (CPOL) = 1, Clock Phase (CPHA) = 0)
3 (Clock Polarity (CPOL) = 1, Clock Phase (CPHA) = 1)
總線速度自動檢測
BIT訂單設置:MSB優先或LSB優先
Word size setting: 4, 8, 12, 16, 24, 32 bits or user defined

有4種采樣率的儀器:分別是:5MHz/s  價格:7900元 10MHz/s 價格是:8900元,25MHz/s 價格:11800元, 50MHz/s 價格:14800元

更詳細說明請看北京迪陽世紀官網   www.dhqcn.com
