USB口(五合一)500MHz虛擬示波器+4邏輯分析

DSO-2902AM2、DSO2902AG2 (2通道高性能、高配置)

USB口:雙通道1GHz/s采樣數字示波器+四通道邏輯分析儀+頻譜分析儀+頻率計+時鐘振動分析儀

DSO-2904AM2、DSO2904AG2 (4通道高性能、高配置)

USB口:四通道1GHz/s采樣數字示波器+八通道邏輯分析儀+頻譜分析儀+頻率計+時鐘振動分析儀

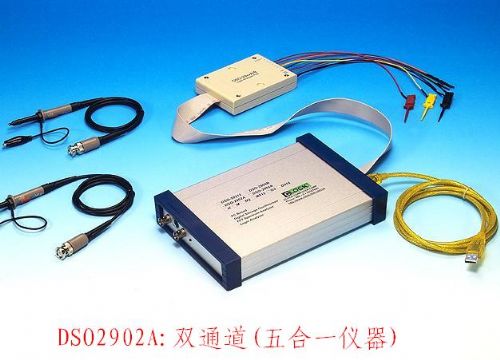

                雙通道組合儀器               中英文軟件界面

DSO2902A M系列、G系列,DSO2904A M系列、G系列,B系列產品具

有高達1Gsa/s采樣速率,20GHz/s重復采樣和高達2MB存儲深度,先進

的觸發和多窗口操作及其它許多高級測量功能。它是一款真正高檔

的綜合虛擬儀器,且性價比極高.與惠譜HP6464XX系列臺式機功能類

似，性能超群，而價格僅是它的1/8。

虛擬示波器的品質就在于瞬態捕捉能力(單次觸發),DSO2902A/DSO2904A產品系列

具有極強,世界級的單次捕捉功能.

型號	DSO-2902A-M2[500MHz]		注釋
采樣速率	所有通道1Sa/s 到 250MSa/s   1,2,5 步 單通道500 MSa/s             1,2,5 步 等效采樣20 GSa/s		內時鐘
外時鐘	從 0 到110MHz,200Kohm//4pF, ±50VMax		從D0通道
記錄長度	雙通道時是:2K/8K/256K/最長512K 單通道時是:1K/8K/128K/最長1 Mega		點
模擬通道	A1,A2		2通道
輸入帶寬	DC- 125MHz		BNC連接
輸入阻抗	1Mohm//15pF
最大輸入電壓	±50v (瞬態100v )
模/數轉換A/D	8位分辨率, 兩個通道同時采樣
靈敏度	10mv/每格 到 4v/每格（在輸入BNC處）		在探頭 1:1
低頻響應（交流耦合，-3dB）	≤1 Hz（在BNC上）
觸發電平	512級 (由512條件觸發)	2級 (由二個條件觸發)

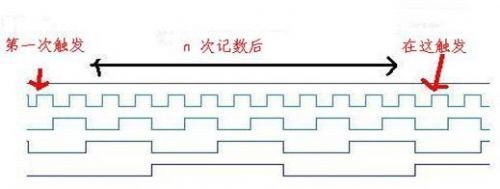

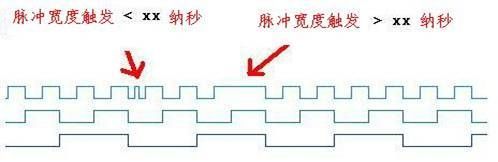

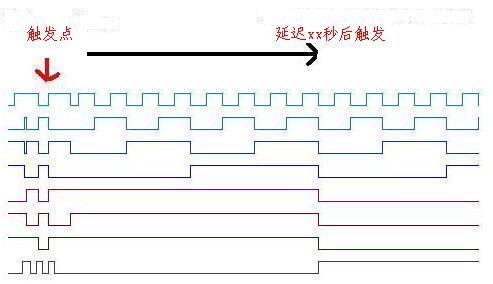

觸發模式	邊沿觸發、斜率觸發、512級帶交替觸發,預觸發,脈沖觸發,TV觸發,觸發記數,I2C,SPI,UART
觸發源	CH1、CH2、Ext、AC Line、邏輯輸出
重復采樣方式	直到20GHz
采樣方式	實時采樣＋等效采樣
平均值	所有通道同時達到N次采樣后，N次數可在2、4、8、16、32、64、128和256之間選擇
采樣率和延遲時間精確度	±100 ppm（任何≥1 ms的時間間隔）
時間間隔（△T）測量精確度（滿帶寬）	單次：±（1采樣間隔時間+100 ppm×讀數+0.6 ns） >16個平均值：±（1采樣間隔時間+100 ppm×讀數+0.4 ns）
光標顯示	光標間電壓差（△V） 光標間時間差（△T） △T的倒數（Hz）（1/△T）觸發光在時間軸的位置,標波形點的電壓值和時間值, 允許在自動測量時顯示光標,點、線、點與線顯示,濾波和持續跟蹤
頻譜析FFT	110MHz (快速富立葉變換) 七種窗函數,四種增益類型
電子記數	最大7位半數字分辨率
X-Y繪圖	允許圖形從一個通道到另一個通道
數學運算	+, -
多窗口	有
自動測量	峰峰值、幅值、最大值、最小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1→2、延遲1→2的測量
操作	鼠標
數字通道	D0-D3 (4個通道) [8個通道觸發]		邏輯分析 POD盒
輸入帶寬	DC-100MHz
采樣速率	125MHz
記錄長度	256K
輸入阻抗	200Kohm//4pF
最大輸入電壓	連續±50v (瞬態100v )
門限電平	-1.8v ~~ +4.5v  TTL = 1.4 V, CMOS = 2.5 V,ECL = - 1.3 V		由36mv步
觸發限定	0, 1, X (don't care) 設置對所有數字通道
支持電源	DC適配器 5.4V/2.4A 耗電小于:14W
探頭補償器輸出	輸出電壓（典型的）約3 V，峰-峰值≥1 MΩ負載時,頻率（典型的） 1 kHz
與PC接口	USB1.1/2.0
溫度范圍	操作：10 ℃–+40 ℃, 非操作：-20 ℃–+60 ℃
濕度范圍	+35 ℃以下：≤90％ ,  +35 ℃–+40 ℃：≤60％相對濕度
海拔高度	操作3,000米以下,非操作15,000米以下
儀器重量	1.4公斤
尺寸	230mm*135mm*35mm		鋁合金外殼
附件	邏輯POD盒,探頭(1:1,10:1)*2根,USB2.0電纜1根,用戶手冊一冊.彩色線同測試夾10套,CD軟件光盤一張,DC電源一個.
效準間隔期	建議校準間隔期為一年

型號	DSO-2902A-G2[1GMHz]		注釋
采樣速率	所有通道1Sa/s 到 500MSa/s   1,2,5 步 單通道1G MSa/s             1,2,5 步 等效采樣20 GSa/s		內時鐘
外時鐘	從 0 到150MHz,200Kohm//4pF, ±50VMax		從D0通道
記錄長度	單通道時是:2K/8K/256K/ 2Mega 雙通道時是:1K/8K/128K/ 1Mega		點
模擬通道	A1,A2		2通道
輸入帶寬	DC- 170MHz		BNC連接
輸入阻抗	1Mohm//15pF
最大輸入電壓	±50v (瞬態100v )
模/數轉換A/D	8位分辨率, 兩個通道同時采樣
靈敏度	10mv/每格 到 4v/每格		在探頭 1:1
觸發電平	512級(由512條件觸發)	2級(由2條件觸發)
觸發模式	邊沿觸發、斜率觸發、512級帶交替觸發,預觸發,脈沖觸發,TV觸發,觸發記數,I2C,SPI,UART
觸發源	CH1、CH2、Ext、AC Line、邏輯輸出
重復采樣方式	直到20GHz
采樣方式	實時采樣＋等效采樣
平均值	所有通道同時達到N次采樣后，N次數可在2、4、8、16、32、64、128和256之間選擇
采樣率和延遲時間精確度	±100 ppm（任何≥1 ms的時間間隔）
時間間隔（△T）測量精確度（滿帶寬）	單次：±（1采樣間隔時間+100 ppm×讀數+0.6 ns） >16個平均值：±（1采樣間隔時間+100 ppm×讀數+0.4 ns）
光標顯示	光標間電壓差（△V） 光標間時間差（△T） △T的倒數（Hz）（1/△T）觸發光在時間軸的位置,標波形點的電壓值和時間值, 允許在自動測量時顯示光標,點、線、點與線顯示,濾波和持續跟蹤
頻譜析FFT	110MHz(快速富立葉變換) 七種窗函數,四種增益類型
電子記數	最大7位半數字分辨率
X-Y繪圖	允許圖形從一個通道到另一個通道
數學運算	+, -
多窗口	有
自動測量	峰峰值、幅值、最大值、最小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1→2、延遲1→2的測量
操作	鼠標
數字通道	D0-D7 (8個通道) [8個通道觸發]		邏輯分析 POD盒
輸入帶寬	DC-100MHz
采樣速率	500MHz
記錄長度	1Mega/2Mega
輸入阻抗	200Kohm//4pF
最大輸入 電壓	連續±50v (瞬態100v )
門限電平	-1.8v ~~ +4.5v    TTL = 1.4 V, CMOS = 2.5 V,ECL = - 1.3 V		由36mv步
觸發限定	0, 1, X (don't care) 設置對所有數字通道
支持電源	DC適配器 5.4V/2.4A 耗電小于:14W
探頭補償器輸出	輸出電壓（典型的）約3 V，峰-峰值≥1 MΩ負載時,頻率（典型的） 1 kHz
溫度范圍	操作：10 ℃–+40 ℃, 非操作：-20 ℃–+60 ℃
濕度范圍	+35 ℃以下：≤90％ ,  +35 ℃–+40 ℃：≤60％相對濕度
海拔高度	操作3,000米以下,非操作15,000米以下
與PC接口	USB1.1/2.0
儀器重量	1.4公斤
尺寸	230mm*135mm*35mm		鋁合金外殼
附件	邏輯POD盒,探頭(1:1,10:1)*2根,USB2.0電纜1根,用戶手冊一冊.彩色線同測試夾10套,CD軟件光盤一張,DC電源一個.
效準間隔期	建議校準間隔期為一年
