PCSGU250五合一虛擬綜合實驗平臺

PCSGU250五合一虛擬綜合實驗平臺

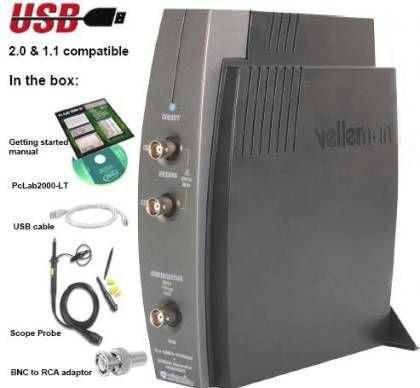

PCSGU250 是一臺基于PC的雙通道數字存儲示波器、頻譜分析儀、函數信號發生器、瞬態信號記錄儀，頻率特性分析。連接PC的USB口組成強大的五合一綜合測試儀，是高校教學科學實驗的理想測試平臺。

數字示波器：

●     帶寬 ： DC 12MHz ± 3dB

●     時基 ：0.1us 到 500ms 每格

●     耦合方式 ：AC、DC和GND

●     自動設置功能和 x10選項

●     預觸發功能

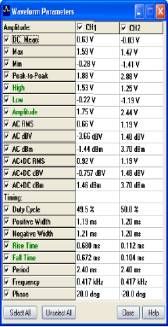

●     數據讀出 ：真有效值、分貝dBV、dBm、峰-峰值（P-P）、占空比、周期、頻率

●     最大輸入電壓 30V （AC + DC ）

●     記錄長度 ：4K 采樣/每通道

●     采樣頻率 ：250Hz 到 25MHz

函數信號發生器：

●     頻率范圍 ：0.005Hz 到 500KHz

●     基于晶體的穩定性

●     波形輸出 ：正弦、方波、三角

●     預定義的波形產生庫

●     振幅范圍 ：100mVpp 到 10Vpp

●     偏移 ：從 0 到 -5V 或 +5V 最大

●     垂直分辨率 8比特

●     采樣速率 12.5MHz

●     典型的正弦波失真( THD )< % 1

●     方波上升下降時間 0.2us

●     輸出阻抗 50ohm

頻譜分析儀：

●     頻率范圍 ：0..120Hz到 12MHz

●     線性或?qū)?shù)時間量程

●     操作原理 ：FFT （快速傅立葉變換）

●     頻譜分辨率 ：2048線

●     FFT輸入通道 CH1或 CH2

●     縮放功能

瞬態波形記錄儀：

●     時間量程 ：20ms/Div 到 2000s/Div

●     最大記錄時間 9.4小時/屏幕

●     自動存儲數據

●     自動記錄數據超過一年

●     最大采樣數 ：100/S

●     最小采樣數 ：一個采樣點20/S

●     記錄和屏幕顯示

頻率特性分析：

●     示波器和信號發生器之間自動同步

●     頻率范圍 ：1KHz、10KHz、100KHz、500KHz

●     頻率起始 ：10Hz、100Hz、1KHz、10KHz

●     對數量程選項

●     電壓或dB顯示量程

●     相位繪圖選項

軟件：

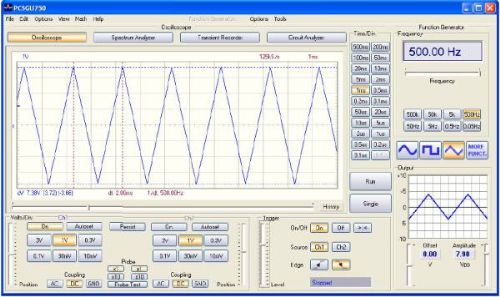

PCLab-2000LT 測控軟件支持 Windows XP/Vista
