| MSV-2102多功能混合信號虛擬儀器 |
| ——滿足硬件開發、自動化測量及電工電子教學要求 |
| |

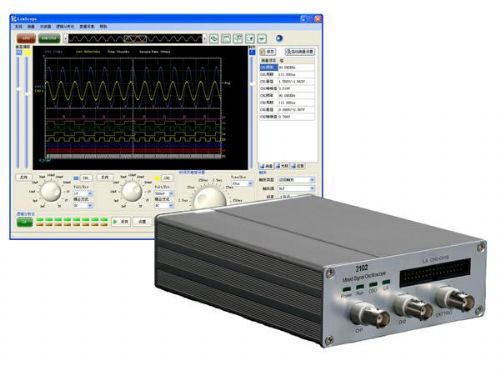

| MSV-2102多功能混合信號虛擬儀器由雙通道數字示波器和16+1通道邏輯分析儀組成，配合LimScope綜合測量平臺，可以提供模擬信號測量、數字信號測量、頻譜分析、傳輸特性分析、總線分析、數字錄波等多種功能。
MSV-2102的數字示波器部分提供200MSa/s實時采樣，60M模擬帶寬，每通道512k采樣點存儲深度，以及邊沿、斜率、脈寬、交替、外觸發等多種觸發方式。邏輯分析儀部分提供100MSa/s實時采樣，100M測量帶寬，存儲深度達256k字，測量電平0-5V可調，并提供了總線分析、分組測量、邏輯量測量、時間測量等多種多樣的測量方式。儀器使用全速速USB2.0接口與計算機通訊。
MSV-2102還通過LimScope綜合測量平臺，提供豐富的數據采集功能，可以將數字量和模擬量采集成圖片、數據文件等多種數據格式，支持打印機直接打印，并提供不限幀數的錄波及波形回放功能。自帶的VC及LabVIEW軟件開發包，使用戶可以方便的進行功能定制，將MSV-2102集成到自動化測量系統中。 MSV-2102廣泛應用于電子線路調試、電路功能測試、信號邏輯關系驗證、混合信號電路測量、教育和技術培訓等多種場合，其強大的功能，小巧的外形、靈活的擴展性以及優惠的價格，使其有著傳統儀器所不能比擬的優勢。 |
| |
| |
| 實時采樣率200MSa/s，等效采樣率高達4GSa/s | | 存儲深度達512k采樣點（max） | | 完全金屬外殼(屏蔽電磁干擾)，亞光質感表面，免電源即插即用 | | 配合的LimScope綜合測量平臺具有強大的自動測量及數據采集功能 | |
| |
| |
| |

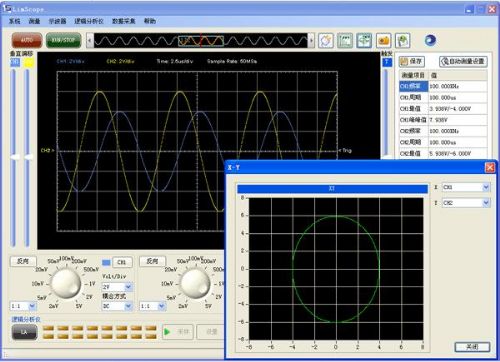

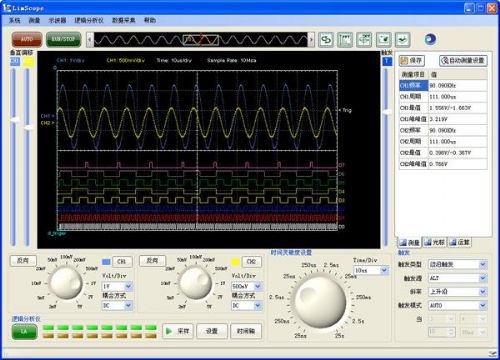

| | 60M帶寬數字示波器。實時采樣率200MSa/s，全速USB2.0接口，支持X-Y方式顯示。 | |
| |
| | 16通道邏輯分析儀。支持任意通道信號分組，顯示二進制/八進制/十進制/十六進制/ASCII碼值，可選4k-256k存儲深度，可選1.2V/1.8V/3.3V/5V電平。 | |
| |

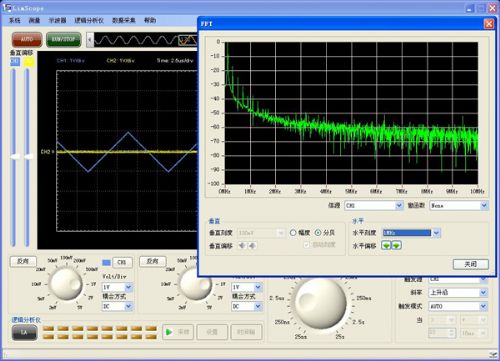

| | 頻域分析功能。顯示FFT幅度譜，可選多種窗函數，具有水平和垂直展開功能，可以觀察頻域細節。 | |
| |

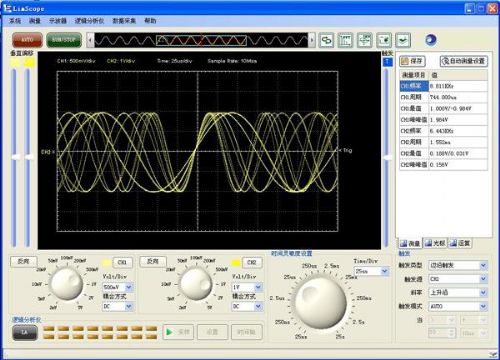

| | 獨有的Wave+數字余輝引擎。實現傳統模擬示波器的余輝效果，可選波形飽和度和波形分辨率，觀察波形細節，可選連線或畫點方式顯示，波形亮度分級可調。 | |
| |

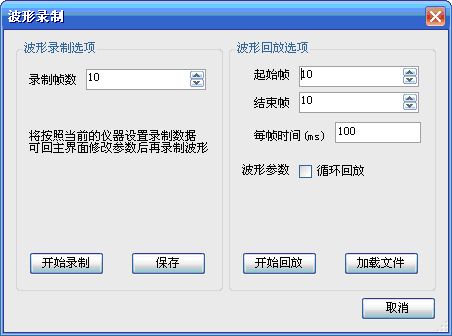

| | 不間斷數字錄波器。以最高80kSa/s采樣率無限時采集并存儲兩通道模擬信號，支持自定義幀波形回放。 | |
| |

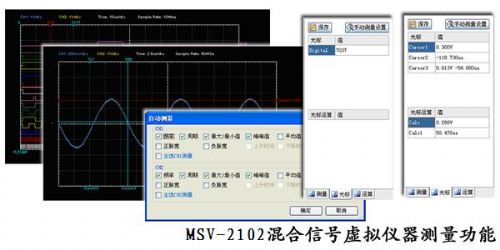

| | 豐富的測量功能。多達12種模擬信號自動測量項目，模擬信號可選電壓、時間、跟蹤測量，數字信號可選時間、邏輯量、分組測量，光標之間可以進行多種類型的運算。 | |
| |
| | 具有以下豐富的觸發功能：
邊沿觸發：主要應用于觀察眼圖中的一些特殊信號，一般在高檔示波器中才可見到
脈寬觸發：利用脈寬觸發，可以在毛刺上觸發，研究是什么原因產生的，并確定其對系統的其他部分的影響
交替觸發：穩定觀察兩路模擬波形，模擬示波器的功能在數字示波器中的重現
單次觸發：可以更方便的捕捉偶發信號
碼型觸發：方便的捕捉特定碼型或特定序列的邏輯信號 | |
| |
| |
| | 豐富的配套軟件 | | | >>LimScope綜合測量平臺是MSV-2102的運行基礎，具有強大的測量和數據采集、處理功能，是模擬/數字電路調試的最佳助手。 | | | | | | >>可將采集的數據輸入到LimsEER電子實驗報告軟件中，讓教師可以看到真實的學生實驗數據,并進行歸檔管理。 | | | | | | >>通過Multisim插件，可將MSV-2102采集的真實數據輸入到仿真電路中并參與仿真。 | | | | | | >>使用Lims VI Toolkit軟件開發包，可以在VC及LabView中開發符合需要的測量軟件，將MSV-2102集成到您的測量系統中。 | | | | |
| |
| |
| 功能模塊 | 項目 | 指標 | | 數字示波器 | 模擬通道帶寬 | 60MHz | | 采樣率 | 每通道200MSa/s | | AD轉換精度 | 8bit | | 每通道存儲深度 | 512k采樣點（max） | | 上升時間 | 5.8ns | | 掃描范圍 | 25ns/div 至 25s/div | | 垂直靈敏度 | 2mV/div 至 4V/div | | 觸發方式 | 邊沿觸發、脈寬觸發、斜率觸發、交替觸發、單次觸發、外觸發 | | 輸入阻抗 | 1MΩ | | 測量范圍 | -40V至40V | | 接口 | USB2.0 | | 邏輯分析儀 | 測量帶寬 | 100MHz | | 采樣頻率 | 100MSa/s | | 存儲深度 | 256K字 | | 觸發電平 | 0V 至 5V可調 | | 觸發方式 | 數據觸發、隊列觸發 | | 輸入阻抗 | 100KΩ | | 信號輸入范圍 | -0.2V 至 5.7V可調 | |
| |
| |
售價：￥5980.jpg)
