帶寬20M*雙通道USB*虛擬示波器+數據記錄儀

基本介紹：

一、本儀器包含6個高頻段和12個低頻段，覆蓋音頻、視頻、射頻范圍，為學校、公司、工廠、個人等必備的測量儀器，另外配備了強大的數字信號處理功能，讓您同時擁有了一套極高性價比的頻譜分析儀！

二、本儀器使用閃速采樣技術、8位字長、1M采樣深度、48M采樣率、雙通道、輸入電壓為±50V，包括示波器主機、多功能虛擬信號分析儀軟件、計算機USB接口電纜等絕對超值！

三、本儀器包含數字存儲示波器、數據記錄儀、譜分析儀、交流電壓表、直流電壓表、頻率計功能，絕對的一機多用！

四、本儀器可以用于電腦、電視、VCD/CD/DVD、音響等設備的維修，可以測量PAL視頻信號、NTSC視頻信號、計算機數字信號、音頻信號、單片機時序等，可以使用數據記錄儀功能記錄數據進行完整分析！

五、本儀器為獨特的便攜式設計，安裝方便，測控軟件擁有精確的測量分析功能，極富人性化示波器面板，簡單的操作界面，使用更加方便！

六、本儀器支持即插即用，支持所有機器（服務器、臺式機、筆記本）！

七、提供新一代的采集引擎，采集波形的質量大幅度提高！

八、提供高速傳輸引擎，儀器的測量效率大幅度提高，盡享流暢的測量體驗！

 一、示波器特性

   1、通道數量:2；

   2、采樣率：48MHz；

   3、存儲深度：1M；

   4、電壓分辯率:1V/256；

   5、高速的USB2.0數據傳輸；

   6、測量信號最小輸入:-50V（配合探頭X10）；

   7、測量信號最大輸入:+50V（配合探頭X10）；

 （探頭X1檔位，可測試峰峰值10V之內信號）

   8、最大測量頻率（理想）:正弦波-15MHz、方波-5MHz；

  （根據采樣定理，理論測量值48MHz，但由于測試頻率增高，導致采樣點數較少，波形還原會有失真）

   9、軟件觸發:上升沿、下降沿上升/下降沿、差分、上升+差分；

  二、數據記錄儀特性

   1、通道數量:2；

   2、數據保存格式：OSC文件、CSV文件（可以使用Excel直接打開）；

   3、采樣率范圍:0.125MHz-8MHz（具體采樣率決定于電腦）；

（探頭X1檔位，可測試峰峰值10V之內信號，滿足常用電壓范圍）

   4、測量信號最小輸入:-50V（配合探頭X10）；

   5、測量信號最大輸入:+50V（配合探頭X10）；

   6、可以連續存儲波形，并支持全局縮放和移動查看功能；

   7、支持多次記錄數據同時載入，方便波形對比。

 三、軟件特性

   1、可以保存波形；

   2、開始、暫停功能；

   3、游標移動測量電壓與時間；

   4、實測信號的頻率,平均值,峰峰值的顯示；

   5、方便的Windows仿實物的人機界面；

   6、通過軟件界面進行各種切換操作；(時間，刻度,電壓刻度,關閉與開啟通道等)；

   7、具有對保存的波形進行放大與縮小,視窗選定部分觀察功能；

   8、支持任意多畫面的同時顯示，便于波形的多樣分析；支持輸入波形硬件和軟件觸發；支持輸入波形的插值和等效采樣；支持輸入波形的“相加”、“相減”和“相乘”合成；支持對輸入波形加Rectangle、bartlett、triangular、cosine、hanning、bartlett_hanning、hamming、blackman、blackman_Harris、tukey、Nuttall、FlatTop、Bohman、Parzen、Lanczos、kaiser、gauss、dolph_chebyshev 18種窗；支持對輸入波形的濾波處理； 支持對輸入波形的“李薩茹圖形”、“幅頻”、“相頻”、“對數幅頻”、“自功率譜”、“對數自功率譜”、“自相關”和“互相關”的分析；支持在對數坐標系下，對輸入波形的“幅頻”、“相頻”、“對數幅頻”、“自功率譜”、“對數自功率譜”的分析。

發貨清單：標準配置

標準配置：

1、數據采集模塊；（長寬高尺寸：8cm*6.5cm*2.5cm）

2、USB2.0延長線X1條；

3、40M標準示波器探頭X2條；

4、多功能虛擬信號分析儀軟件及說明書（光盤）；

多功能虛擬信號分析儀軟件及說明書下載地址：

http://www.crsky.com/soft/18883.html

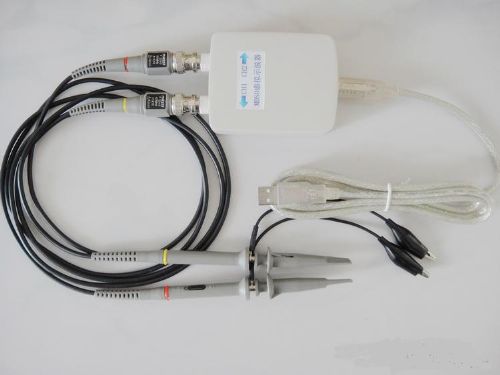

圖片展示1：USB數據采集模塊

圖片展示2：軟件功能演示

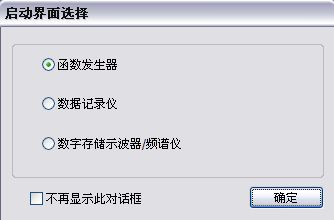

（1）軟件啟動界面

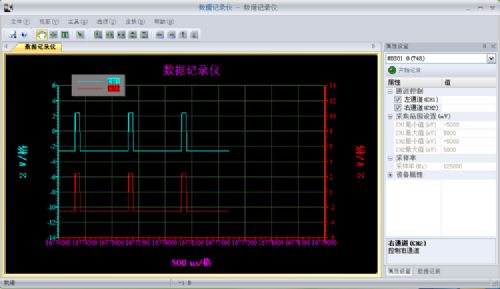

（2）數據記錄儀

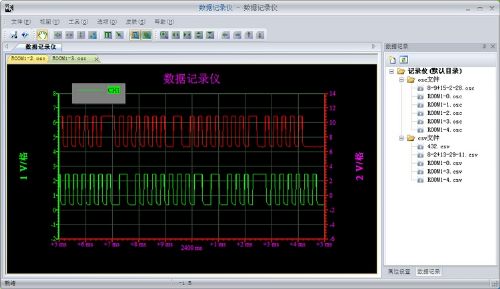

（3）數據記錄儀兩次數據同時載入

（4）測試10MHz正弦波信號

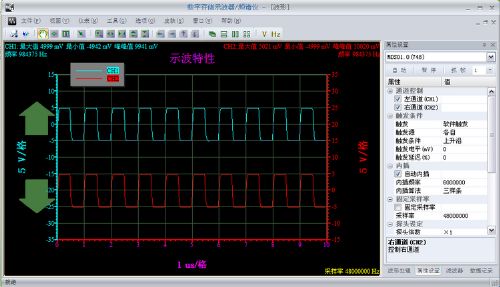

（5）測試1MHz方波信號

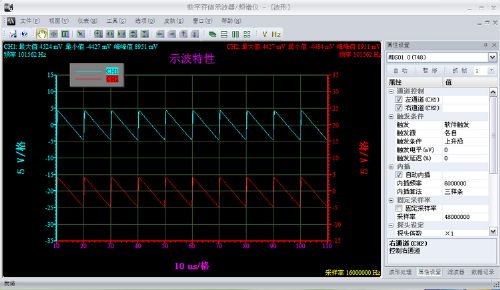

（6）測試100KH鋸齒信號

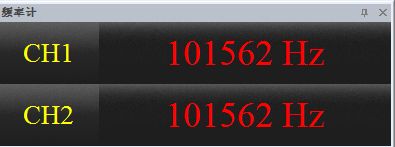

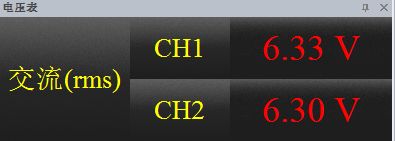

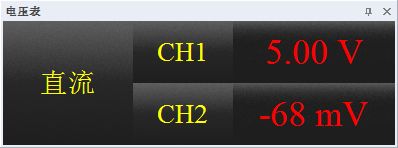

（7）電壓表及頻率
