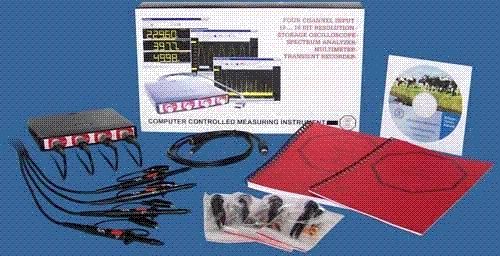

tiepie HS4:多通道USB高速數據采集卡

概要:有4種采樣率的采集卡:分別是:5MHz/s  價格:7900元 10MHz/s 價格是:8900元,25MHz/s 價格:9900元, 50Mhz/s 價格:14800元

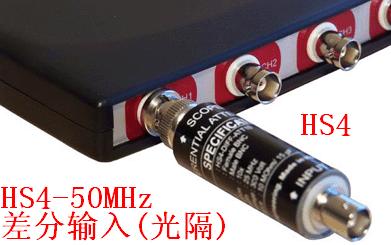

50MHz/s 帶光隔離輸入(差分輸入)價格是:16800元

HS4只要與標準的個人計算機或筆記本電腦相連，它就能實現多種測量測控的功能。而且它所提供的每個測量測控功能通常情況下都必須有一臺獨立的儀器來實現。但HS4卻能集這些功能于一身。HS4的應用范圍包括：高速信號的測量，例如串行數據通信，頻率調整，TV信號；也用作低頻信號的測量，例如工業產品制造，辦公自動化（影印機，電話交換機），傳感器測量，輸電主干線電壓測量，發動機啟動電流測量，以及低速運行過程（例如：溫度、壓力、濕度）音頻分析，震動測量（例如：機械加工、建筑構造）趨勢測量和信號的失敗貞的測量等等。

HS4是USB口接接的高速采集卡, 當用做高速采集卡時, 提供二次開發VB,VC程序,

并提供:Labview ,Matlab 驅動. 用戶自己編程控制HS4 采集卡.

軟件:(包括中文軟件)

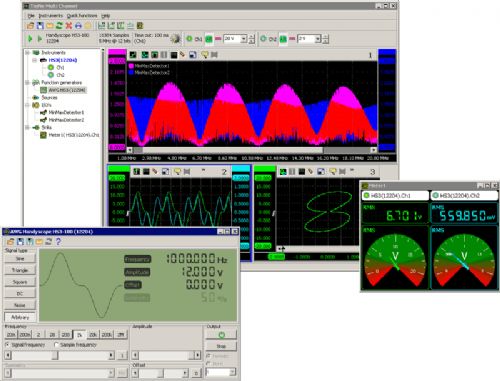

    HS4除了有過硬的硬件質量外（50M赫茲的采樣速率，輸入電壓的范圍是0.2到80伏特，可變分辨率從12位到16位，每通道都具有128K字節的存儲深度和完善的觸發功能）Handyscope HS4還有一個功能強大的軟件包。綜上所述，在同樣價位和功能的測量測試產品中，HS4是目前全球銷售最好的產品。HS4的軟件是面向?qū)ο蟮牟⑶覂?nèi)嵌了防干擾的選項，還有更勝一籌的功能就是圖形調節用鼠標就能完成，用戶能拖動X軸Y軸的滾動條，動態的增加或縮小圖形大小,有Labview驅動。

分辨率

HS4的分辨率從12位到16位。



分辨率	信噪比	級別	最大采樣頻率	百分比
12位	72dB	4096	50MHz	0.024%
14位	84dB	16384	3.125MHz	0.0061%
16位	96dB	65535	195.3125Hz	0.0015%



在高分辨率的情況下完成快速測量是可能的，當信號的動態變化范圍比較大時，高分辨率能較好的完成測量。例如，如果用戶想測量一個2毫伏的正弦波干擾，振幅是10伏，當用12位分辨率測量時不是很充分，若用16位分辨率測量這個干擾信號，將能獲得很好的測量效果。



動態鏈接庫和專業軟件

的已經發行了，并且有一些例子程序（源碼是用編寫的）有了這些資料用戶能很容易的編寫自己的應用測量程序。也可以應用在其它的開發環境中，例如和。的軟件硬件都是由公司在荷蘭獨立設計、研發，制造的，因此的工程師們能根據用戶的需求快速的做出調整。此外，用戶能從網上免費的下載及更新的軟件，下載網址是http://www.dhqcn.com或http://www.tiepie.nl。



數據輸出

測量的數據能很容易的傳送到電子表格中，輸出的數據能以ASCII碼的格式給出，所以的數據能用電子表格程序讀寫，儀器的所有設置也都能保存到設置文件中（在操作系統中，設置文件的擴展名為）儀器通過讀取設置文件，來完成參數的設置，以便立即開始測試，另外測量的數據都能以文件（ASCII碼或二進制）的形式保存。測量的數據文件中包括儀器參數的設置信息，如果文件以ASCII碼的編碼方式保存，那么將很容易被其它程序讀取。



多于四通道的測量

HS4 通過同步電纜連接，可購成128通道高速數據采集卡。

一臺標準的個人計算機或筆記本電腦上最多能連接127臺，因此最多能同時測量個通道，在這種情況下必須將其中的一臺設為主機，其余的是從機。示波器



顯示通道	CH1, CH2, CH3, CH4
顯示模式     遮蓋模式     平均值模式     數學模式	開/關 1到256的平均值 CH1…4 + CH1…4，CH1…4 - CH1…4
極性	正常的，顛倒的
垂直位置設置	±200mV, ±400mV, ±1V, ±2V, ±4V, ±10V, ±20V, ±40V和 ±80V 滿刻度
垂直增量設置	0.25 到8的放大率
輸入耦合	AC/DC
時基最小值	20天/格
時基最大值	200nsec/div (model HS4-50MHz) 400nsec/div (model HS4-25MHz) 1::
時基增量	0.25 到8
記錄長度	1到131060采樣每通道
記錄視圖滑動條 增量	1到125
觸發模式	自由運行觸發，延遲運行觸發，自動運行觸發，單獨觸發，邊沿觸發，窗口觸發，峰峰值觸發，外部觸發
觸發系統	兩種數字觸發電平，4096個位置
觸發源	CH1,CH2,CH3,CH4外部信號觸發，CH1,CH2通道組合觸發以及鍵盤或主觸發
預觸發
后觸發
延時觸發
滯后觸發	全部輸入范圍的0-100%
分辨率滯后觸發	滿刻度的0.025%
自動存盤	1到1000個文件
自動設置	連接和顯示
縮放	鼠標控制窗口，水平和垂直增量
游標系統	兩個游標，自動跟蹤，自動改正點
游標模式	大游標，小游標
游標測量	左邊上升時間 右邊上升時間 左邊采樣時間 右邊采樣時間 不同采樣時間 頻率指針 左邊電壓 右邊電壓 不同電壓 左邊旋轉速率 右邊旋轉速率 輻射狀或cos()
顏色設置	四個通道的數字、時基、觸發、背景、柵格、游標的顏色都可以設置
字體	用戶可選擇
