USB總線；100MHZ 采樣；14位高速數據采集卡
生產廠商： 迪陽公司代理
產品型號： CS328A
產品簡介： CS328系列100MHz/12Bit/14Bit雙通道USB高速采集卡/示波卡,二次開發,有Labview驅動.
產品簡介： CS328系列100MHz/12Bit/14Bit雙通道USB高速采集卡/示波卡,二次開發,有Labview驅動.
售價：￥21000
其它型號的USB高速采集卡點擊：usbdaqcard.pdf
CS300系列100MHz/12Bit/14Bit雙通道USB高速采集卡/示波卡

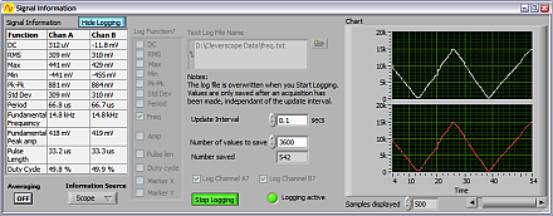

圖1 ： 雙通道USB采集/示波器 圖2 ：軟件介面
圖3 ： 毛刺信號捕捉 圖4 ：波形縮放
圖5 ：波形連續記錄
CS300技術指標 ：
● 2個12位或14位模擬輸入通道，雙通道100MHz同時采樣、AC、DC藕合
● USB2.0接口連接到PC或10/100Mbit以太網
每通道4MB/8MB存儲深度、先進的觸發方式，單次、正常、自動和斜率觸發
● 增益自動設置從20mV到800V滿量程，自動校驗
● 100MHz 頻寬
● 示波器和頻譜顯示、波形記錄和回放
● 簡單考貝粘貼波形到Excel和Word
● 可增加任選的10MHz 任意信號發生器
● 支持二次開發C\C++、VC.net、VB.net、Delphi和LABVIEW
CS300系列是通過USB2.0連接到PC的高速瞬態示波記錄分析儀。
功能強大，簡單易用，圖形化的易用操作，兼容標準辦公應用軟件。圖形和數據可輕松復制粘貼進微軟Office辦公軟件中，輕松完成試驗報告。
CS300系列硬件:
?2個14位模擬輸入通道，雙通道100MS/s同時采樣、AC、DC耦合。最大可組合成4通道。
?一個外部觸發通道
?8個數字通道,100MHz/s。
?一個雙向LVDS / RS422，三個RS422輸出
?64MByte瞬態存儲，每通道可存儲8M樣點。在100MS/s時可采集80ms。
?內置抗混濾波器，可用于頻譜分析。
?雙重組合觸發系統允許多種信號觸發，如電平觸發、斜率觸發、周期觸發、復雜程序觸發、數字通道觸發。
?前面板有觸發顯示燈
?可選信號發生器、0-10MHz、正弦、正方形或三角形，多種掃頻信號。
nM-CS300系列軟件:
信號回放顯示，放大縮小，頻譜分析，各種窗函數選擇，信號平均，濾波，各種數學運算，加減乘除，開方，積分微分，對數指數運算，頻率，周期，峰值，RMS，脈寬等等多種信號計算功能。
技術規格
采集
| 采集功能 | 原始波形，峰值，濾波，頻譜分析，波形平均，譜平均 |
| 采集模式 | 單次捕捉，觸發采集，自動觸發，多幀觸發， |
| PC端傳輸 | 每秒20幀 |
| 前端采集 | 連續直至緩存滿 |
模擬輸入
| 通道數 | 2（可擴展到4通道） |
| 耦合方式 | AC，DC，地 |
| 輸入阻抗 | 1MΩ |
| 衰減探頭 | 1×，10× |
| 最大輸入電壓 | 300VRMS，420V峰值，100KHz以上隨頻率增加以20dB/decade降低。 |
| 通道延時 | 200ps |
| 通道串?dāng)_ | -70dB（10MHz） |
采樣精度
| A/D | 14位 |
| 輸入量程 | 20mV到±20V可選 |
| 分辨率 | 0.02mV到20mV |
| 零點偏置 | 5V以下可以10mV精度調整，5V以上可以100mV精度調整 |
| 模擬帶寬 | 100MHz（-3dB） |
| 非重復信號帶寬 | 25MHz |
| 抗混濾波器帶寬 | 20MHz |
| 移動平均帶寬 | 1MHz |
| AC耦合下限 | 10Hz(1×) 1Hz（10×） |
| 上升時間 | <3ns |
| 峰值檢測響應 | 10ns以上周期的所有脈沖 |
| 直流增益精度 | 1% |
| 直流測量精度 | 1% |
| DltV測量 | 1% |
| 采樣率 | 100MS/s至1500S/s可選 |
| 波形插值 | Sinx/x |
| 記錄長度 | 1024至8M樣點 |
| 時間軸刻度 | 1 ns/div 至5 s/div in 1,2,5 可調 |
| 時間精度 | ±50PPM |
| 時基誤差 | 1ps RMS |
| 采集范圍 | 觸發點+/-21.47 秒范圍內 |
| 采樣周期 | 依據采樣率而定 |
觸發
| 觸發數 | 2 |
| 觸發源 | 模擬通道、外部觸發通道、數字通道 |
| 觸發靈敏度 | 通道觸發：0.2Div（DC-50MHz） 外部觸發：50mV（DC-100MHz） 數字通道：100mV（DC-100MHz） |
| 觸發方式 | 電平觸發，脈寬觸發，斜率觸發，組合觸發等 |
| 防誤觸發 | 噪聲濾波器，高通濾波器，低通濾波器 |
| 觸發量級 | 可調 |
| 觸發電平精度 | 通道觸發：1% 外部觸發：3% 數字通道：3% |
| 觸發延時 | 0至21.47秒 |
數字通道：
| 通道數 | 8 |
| 輸入阻抗 | 100KΩ |
| 輸入電壓 | -16V至20V |
| 輸入門限 | 0~8V可調 |
| 門限靈敏度 | 100mV |
| 采樣率 | 100MS/s |
| 校準方法 | 自校準 |
| 校準源精度 | 1% |
| 溫度補償 | 內置溫度補償傳感器 |
顯示
| 窗口 | 實時波形，譜，數學運算，XY顯示，放大窗口 |
| 實時顯示窗口 | 自定義坐標軸、顏色、放大窗口的位置，單位，觸發前后時間等 |
| 放大窗口 | 自定義位置，顏色，注釋等。 |
| 譜分析窗口 | 自動對實時顯示窗口的波形進行譜分析，自定義坐標軸、顏色、注釋。 |
| 數學計算窗口 | 顯示數學運算的結果。任何加減乘除、函數運算的結果都可以顯示 |
| XY顯示窗口 | 可對實時顯示窗口及數學運算窗口的任何數據源進行XY顯示 |
| 信息顯示窗口 | 顯示自動測量計算結果。可顯示0.05到86,400秒周期內的統計計算結果 |
| 控制窗口 | 采集設置，觸發設置，顯示切換等。 |
| 游標 | 可顯示橫軸和縱軸的差值及時間軸差值的倒數 |
| 自動測量 | RMS值，最大值，最小值，峰峰值，DC，頻率，脈寬，占空比，諧波失真等。 |
| 自定義單位 | 6個字符 |
| 自定義名稱 | 20個字符 |
| 自定義坐標 | 上下線，偏置等 |
| 自定義顏色 | 波形顏色，背景，網格等 |
數學運算
| 信號運算 | 積分，微分，濾波 |
| 數值運算 | 加減乘除，平方，開方，三角函數，對數等式等 |
| 最大個數 | 8個 |
譜分析
| 頻率范圍 | 自定義，取決于采樣率，可顯示對數/線性坐標 |
| 分析結果 | FFT，功率譜，功率譜密度，波特圖 |
| 縱軸類型 | 電壓，功率，幅值比，相位，對數，線性，dB，弧度 |
| 窗類型 | 矩形，漢寧，漢明，平頂，布萊克曼，低旁瓣窗 |
| 平均 | 移動平均，幀平均，峰值保持平均 |
| 平均方法 | 觸發后時域平均，未觸發頻域平均 |
| 基本功能 | 數據復制，粘貼，保存，打印 |
| 窗口 | 可自由拖放 |
| 單位 | 6個字符 |
| 名稱 | 20個字符 |
| 坐標軸縮放 | 支持 |
| 顏色 | 可自定義 |
校準信號
| 輸出電壓 | 2V |
| 輸出頻率 | 1KHz |
電源
| 電源 | 6-20VDC |
| 功耗 | 6W |
| 交流適配器 | 100-240VAC，50-60Hz |
環境指標
| 使用溫度 | 0~40℃。 |
| 存儲溫度 | -20~60℃ |
| 濕度 | 90%RH |
| 海拔 | 使用3000米以下。非使用15000米 |
物理規格
| 長 | 195mm |
| 寬 | 153mm |
| 高 | 35mm |
| 重 | 1.6kg |
信號發生器（選件）
| 功能 | 正弦波，方波，三角波，掃頻 |
| 合成方式 | DDS |
| 采樣率 | 50MS/s |
| 頻率 | 正弦波、方波：0.2Hz~10MHz；三角波：0.2Hz~1MHz |
| 分辨率 | 0.003 (<750 kHz) or 0.2 (<10 MHz) |
| 精度 | 50ppm |
| 輸出電壓 | 100mV~5V |
| 電壓分辨率 | 10mV |
| 輸出阻抗 | 50Ω |
| 輸出偏置 | -4V~4V |
| 偏置分辨率 | 10mV |
| 掃頻范圍 | 0.2Hz~10MHz |
| 信噪比 | 60dB |
| THD | 60dB |
| 平坦度 | 0.2dB |
| 短路保護 | 10V 1分鐘 |
