USB口(五合一)1GMHz虛擬示波器+12通道邏輯分析儀+頻譜儀

DSO2904BG2/4096K

USB2.0接口

(四通道)

雙通道實時1GSa/s

四通道實時500MSa/s

等效采樣20 GSa/s

四通道:

4096K

雙通道:

8192K

4通道示波器+16通道邏輯分析儀+ 頻譜儀+頻率計,170MHz帶寬

19800元

經銷商



DSO-50212/2048M

 USB2.0接口

(雙通道)

單通道實時1GSa/s

雙通道實時500MSa/s

等效采樣20 GSa/s

雙通道:

2048K

2通道示波器+12通道邏輯儀+ 頻譜儀+頻率計,200MHz帶寬

19800元

經銷商



DSO-50412/2048M

 USB2.0接口

(雙通道)

雙通道實時1GSa/s

四通道實時500MSa/s

等效采樣20 GSa/s

四通道:

2048K



4通道示波器+12通道邏輯儀+ 頻譜儀+頻率計,200MHz帶寬

29800元

經銷商



型號:

采樣

速率

存儲

深度

觸發

功能

小信號

處理

頻譜

功能

二次

開發

DSO2902B

1GMHz/s

2048k

8096k

強

大

處理

很好

多種

分析

強

DSO25216

250MHz/s

128k

強

大

處理

很好

多種

分析

強

其它DSO

< 200MHz

< 128k

弱

很差

一種

沒有

型號

DSO-2904B[1GMHz]

注釋

采樣速率

所有通道1Sa/s 到 500MSa/s   1,2,5 步

雙通道1G MSa/s             1,2,5 步

等效采樣20 GSa/s

內時鐘

外時鐘

從 0 到150MHz,200Kohm//4pF, ±50VMax

從D0通道

記錄長度

雙通道時是:2K/8K/256K/ 8Mega

四通道時是:1K/8K/128K/ 4Mega

點

模擬通道

A1,A2

2通道

輸入帶寬

DC- 170MHz   DSO50412-200MHz



BNC連接

輸入阻抗

1Mohm//15pF

最大輸入電壓

±50v (瞬態100v )

模/數轉換A/D

8位分辨率, 兩個通道同時采樣



靈敏度

10mv/每格 到 4v/每格

在探頭 1:1

觸發電平

512級(由512條件觸發)

2級(由2條件觸發)



觸發模式

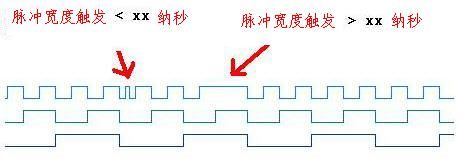

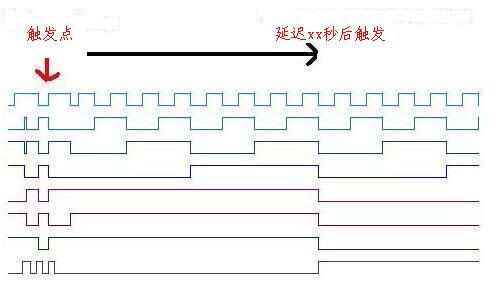

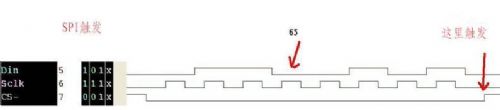

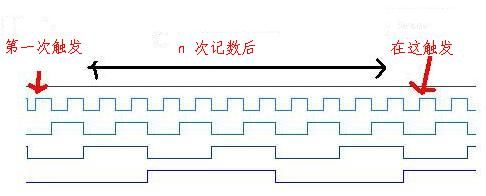

邊沿觸發、斜率觸發、512級帶交替觸發,預觸發,脈沖觸發,TV觸發,觸發記數,I2C,SPI,UART



觸發源

CH1、CH2、Ext、AC Line、邏輯輸出



重復采樣方式

直到20GHz



采樣方式

實時采樣＋等效采樣



平均值

所有通道同時達到N次采樣后，N次數可在2、4、8、16、32、64、128和256之間選擇



采樣率和延遲時間精確度

±100 ppm（任何≥1 ms的時間間隔）



時間間隔（△T）測量精確度（滿帶寬）

單次：±（1采樣間隔時間+100 ppm×讀數+0.6 ns） >16個平均值：±（1采樣間隔時間+100 ppm×讀數+0.4 ns）



光標顯示

光標間電壓差（△V） 光標間時間差（△T） △T的倒數（Hz）（1/△T）觸發光在時間軸的位置,標波形點的電壓值和時間值, 允許在自動測量時顯示光標,點、線、點與線顯示,濾波和持續跟蹤



頻譜析FFT

150MHz(快速富立葉變換) 七種窗函數,四種增益類型



電子記數

最大7位半數字分辨率



X-Y繪圖

允許圖形從一個通道到另一個通道



數學運算

+, -



多窗口

有



自動測量

峰峰值、幅值、最大值、最小值、頂端值、底端值、平均值、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲1→2、延遲1→2的測量



操作

鼠標





數字通道

D0-D7 (8個通道) [8個通道觸發]

邏輯分析

POD盒

輸入帶寬

DC-100MHz



采樣速率

500MHz



記錄長度

1Mega/2Mega



輸入阻抗

200Kohm//4pF



最大輸入

電壓

連續±50v (瞬態100v )



門限電平

-1.8v ~~ +4.5v    TTL = 1.4 V, CMOS = 2.5 V,ECL = - 1.3 V

由36mv步

觸發限定

0, 1, X (don't care) 設置對所有數字通道



支持電源

DC適配器 5.4V/2.4A 耗電小于:14W



探頭補償器輸出

輸出電壓（典型的）約3 V，峰-峰值≥1 MΩ負載時,頻率（典型的）

1 kHz



溫度范圍

操作：10 ℃–+40 ℃, 非操作：-20 ℃–+60 ℃



濕度范圍

+35 ℃以下：≤90％ ,  +35 ℃–+40 ℃：≤60％相對濕度



海拔高度

操作3,000米以下,非操作15,000米以下



與PC接口

USB1.1/2.0



儀器重量

1.4公斤



尺寸

230mm*135mm*35mm

鋁合金外殼

附件

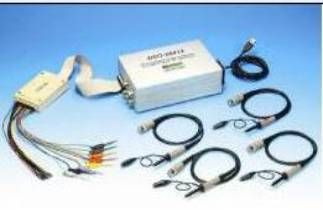

邏輯POD盒,探頭(1:1,10:1)*2根,USB2.0電纜1根,用戶手冊一冊.彩色線同測試夾10套,CD軟件光盤一張,DC電源一個.



效準間隔期

建議校準間隔期為一年











· area 面積。所有電壓*采樣時間之和。

· Cursor A (time) 游標A在時間軸的位置。

· Cursor B (time) 游標A在時間軸的位置。

· V1Bar (voltage) 電壓V1在電壓軸位置。

· V2Bar (voltage) 電壓V2在電壓軸位置。

· trigger cursor觸發游標在時間軸位置。

· A-B (time) 游標A和游標B之時間差值。

· V1-V2 (voltage)電壓V1和電壓V2之差值。

· A-T (time)游標A和觸發游標之時間差值。

· B-T (time)游標B和觸發游標之時間差值。

· V_max. 最大電壓

· V_min. 最小電壓

· peak to peak   峰峰值。

 最大和最小電壓之差值。

· Average平均最大和最小電壓的平均。

· rms 均方根值。SQRT( (1/ # samples) *

  ( sum ( (each voltage) * (each voltage)) ))

· rms (AC) 均方根。SQRT( (1/ # 采樣) *

    ( sum ( (each voltage - mean) *

  (each voltage - mean)) ))

· period 周期。在一定范圍內所有周期中的

            一個周期的平均時間

· duty cycle (rising) 占空比 （下降）。

        從中心點開始，負沿寬度同周期之比。

· duty cycle (falling)  占空比 （下降）。

       從中心點開始，負沿寬度同周期之比。

· risetime(10..90) 上升時間（10..90）。

      從10% 到 90% 間的平均上升轉換時間。

· risetime(20..80) 上升時間（20..80）。

      從20% 到 80% 間的平均上升轉換時間。

· falltime(10..90)  下降時間（10..90）。

     從10% 到 90% 間的平均下降轉換時間

· falltime(20..80)  下降時間（20..80） 。

     從20% 到 80% 間的平均下降轉換時間。

· pulse width (positive)（脈沖寬度）（正）。

    在50%的電平下，測量正脈沖的平均寬度。

· pulse width (negative) （脈沖寬度）(負）。

    在50%的電平下，測量負脈沖的平均寬度。

· frequency （頻率） 。   波形的平均頻率.
