USB2.0協議分析儀

迪陽公司分銷全系列產品:

USBEX200是瑞士Ellisys公司（www.ellisys.com）推出的USB2.0高速協議分析儀，支持USB低速（1.5MB/s）/全速(12MB/s)/高速(480MB/s)設備。可以讓你看到USB總線的狀態，USB總線上每個包的傳輸，描述符解碼，偵測錯誤，顯示USB事務和傳輸?shù)膶哟尾⒖娠@示這些事務和傳輸?shù)牡刂返取：唵我子们覙O具性價比，是電腦主機，USB設備，嵌入式系統和驅動開發的得力工具。

USBEX200簡介

USB協議的應用已越來越廣泛，現在的均帶有USB接口，如打印機/數碼相機/移動存儲設備/其他需要與計算機通訊的設備等。USB已成為事實上的電腦主機和計算機外設通訊的接口標準。

基于此，一臺USB對研發人員來說就顯得十分重要，因?yàn)槲覀兊弥喇?dāng)計算機外設從連上電腦主機那一刻起到與主機開始正常通訊這個過程中究竟發生了些什么事。

鑒于USB協議分析儀的高精密性及高技術性，目前全世界范圍內能夠提供商用USB協議分析儀的廠家僅有幾家，且均需從國外進口。

USBEX200是瑞士Ellisys公司（www.ellisys.com）推出的USB2.0高速協議分析儀，支持USB低速（1.5MB/s）/全速(12MB/s)/高速(480MB/s)設備。可以讓你看到USB總線的狀態，USB總線上每個包的傳輸，描述符解碼，偵測錯誤，顯示USB層次并可顯示這些事務和傳輸?shù)牡刂返取：唵我子们覙O具性價比，是電腦主機，USB設備，嵌入式系統和驅動開發的得力工具。

外觀尺寸：寬150mm, 長--120mm, 高--65mm

重量：850克

保修期：兩年有限保修，自然災害/火災等不可抗因素或人為損壞均不在包修之列。

工作原理：見圖（1），圖（2）

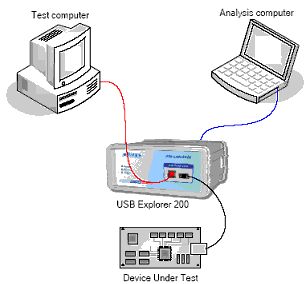

 圖(1)中Test computer代表USB主機，Device Under Test表示需要測試的外設，Analysis computer上裝有USBEX200軟件，按下圖所示連接并運行USBEX200軟件即可。

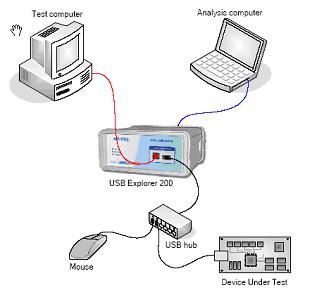

當需要測試的

外設超過一個時，可以通過加入一個USB Hub的方式來連接不同的外設，具體如圖（2）所示：



USB Explorer200 是一個非侵入式的高速USB2.0protocol 分析器，能允許使用者顯示bus 狀態與被傳送的封包，譯碼描述元(desc-riptors) ，偵測裝置或驅動程序的錯誤與不兼容之處，并且可量測它們的執行效能，使用上非常容易上手，它是一套針對發展USB 裝置、Hosts 、嵌入式軟件或驅動程序的絕佳伙伴。

產品特點:

-兼容于所有USB2.0 的三種速度。-于測試速度下自動發現鏈接。-USBbus 狀態與低階protocols 的量測。-支持每個研發人員均可擁有一部的可負擔價格。-非侵入式分析。-小型但強健的封裝，電源由USB 供給。-絕佳的Off－Site 介入。-以高速USB2.0 連接實時地下載分析的數據。-可加附式(Scalable) 設計的硬件。-可顯示Transactions 與傳輸?shù)膶蛹?jí)(Transfers Layers) 。-需求及描述元(Desc-riptor) 之高階解碼。-功能強大的顯示過濾器。-可以多種形式(XML 、text 、raw 等等)輸出分析過的數據。-有條理的明細表顯示。-有軟件開發套件可利用。-免費的Viewer 軟件。

USB2.0協議分析儀標準版與專業版的區別

	USB Explorer 200 標準版	USB Explorer 200 專業版
USB 1.1
USB 2.0
USB OTG
Automatic speed discovery
Low speed (1.5 Mbit/s)
Full speed (12 Mbit/s)
High speed (480 Mbit/s)
Packets
Reset
Suspend
Keep alive
High speed handshake
Timestamp precision	16.66 ns	16.66 ns
Real-time recording
OTG Desc-riptor
OTG Requests
Global view
Detailed view
Packets layer
Transactions layer
Transfers layer
Rarely used fields hidden by default
Decoded textual values
Decimal values
Hexadecimal values
Binary values
Consecutive SOFs grouping
Consecutive NAKs grouping
Desc-riptors decoding
Standard requests decoding
Detection of errors in desc-riptors
Start of Frames filter
NAK transactions filter
Split transactions filter
Bus states filter
Instant filters
Transactions
Split transactions
Data with mask
Requests with mask
Strings
Errors
Text format
XML format
Binary format
Traffic
Endpoints data
Requests
Desc-riptors
Hub
Mass Storage
Wire Adapter
Audio
Human Interface Device
Bluetooth HCI
Still Image
Communication
DFU
Diagnostic Device
Wireless Controller
Smart Card
Video
Vendor Specific
WUSB Wire Adapter
Test & Measurement
C++ version
External IN or OUT
Frame Packets
Splits Packets
Tokens Packets
Data Packets
Data Pattern
Handshake Packets
Bus Conditions
Trigger Conditions
Error Conditions
Events Counting
Events Sequencing
Non intrusive analysis
Memory	32 MBytes FIFO	32 MBytes FIFO
External trigger
Upgradable hardware
Powered by the USB bus
Warranty	2 years	2 years
High speed (480 Mbit/s)
Full speed (12 Mbit/s)
Width	150 mm	150 mm
Length	120 mm	120 mm
Height	65 mm	65 mm
Weight	750 g	750 g



USB Explorer 200 is a non-intrusive high speed USB 2.0 protocol analyzer that allow you to display the bus states, the packets sent and decode the des-criptors of the USB protocol. It can detect errors in devices, host controllers, embedded softwares or drivers and can measure their performances. Very simple to use, it is the ideal companion for anyone developing USB devices, hosts, embedded software or drivers.

Highlights

Applications
