USB 示波器、頻譜分析儀和數字化儀之間有什么區別？

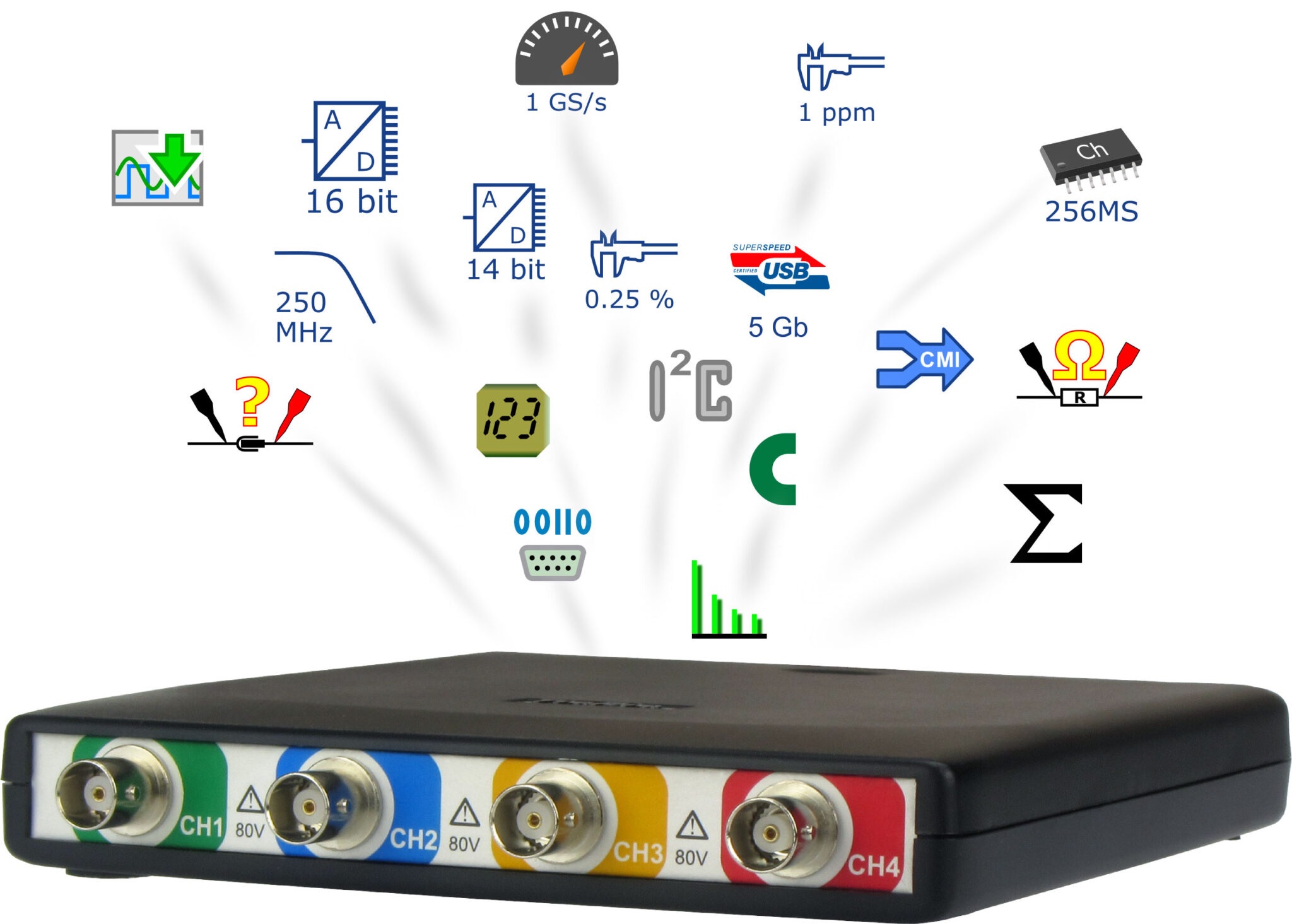

USB 示波器是一種用途廣泛的儀器。使用合適的軟件，它們可以執行通常為頻譜分析儀和數字化儀保留的功能。但在某些情況下，需要特殊儀器才能獲得最佳結果。本常見問題解答比較了示波器、頻譜分析儀和帶有 USB 接口的數字化儀的功能。它們之所以被稱為 USB 設備，是因?yàn)樗鼈兺ㄟ^(guò) USB 接口連接到配套 PC，該接口還為儀器供電。
時域與頻域
USB 示波器通常用于捕獲有關信號的詳細時序信息或多個信號之間的相對時序，例如信號之間的延遲時間。頻譜分析儀用于研究信號的頻率特性，例如諧波含量。USB 頻譜分析儀有多種封裝尺寸。有些像大多數 USB 示波器一樣是口袋大小，但迷你 USB 頻譜分析儀甚至更小。其中一種尺寸僅為 87.5 毫米（長）x 23 毫米（寬）x 15 毫米（高），重量不到 20 克（圖 1）。
圖 1. USB 頻譜分析儀可以非常緊湊和輕便（圖片：Triarchy）。
此類迷你 USB 頻譜分析儀專為現場測試而設計。它們可以在連接到天線時監測射頻信號，以便使用近場探頭進行電磁可計算性 (EMC) 測試。連接到主機 PC 時，該軟件還支持通過互聯網進行遠程設置和監控。它可以處理高達 4.15 GHz 的頻率、高達 1 W 的功率和 -110 dBm 的噪聲水平。
更多標準尺寸的 USB 頻譜分析儀可以捕獲 40 MHz 實時帶寬。它們具有 70 dB 無雜散動態范圍和 18.0 GHz 頻率覆蓋范圍。可用的跟蹤發生器支持增益/損耗測量，可快速測試濾波器、雙工器和其他網絡元件。它還支持 VSWR、回波損耗、故障距離和電纜損耗的電纜和天線測量。
數字化儀
寬帶數字化儀提供高分辨率、高動態范圍，并可在頻域中顯示結果。USB 數字化儀在自動測試設備 (ATE) 系統和高密度多通道數據采集等應用中特別有用，其中分析軟件和顯示器可以嵌入到集中控制器中。
例如，4 通道 USB 數字化儀具有高帶寬 50 Ω 輸入，使用 SMA 連接器（與 USB 示波器上常見的 BMC 連接器相比），輸入范圍固定為 ±100 mV（圖 2）。當需要容納更高的輸入信號時，可以使用衰減器。該數字化儀具有 1 GHz 帶寬和 5 GS/秒的實時采樣率，可以捕獲具有 200 ps 時間分辨率的單次脈沖。緩沖存儲器中可以保存兩個 100 ms 的最大采樣率捕獲。
圖 2. 此類 USB 數字轉換器使用 SMA 連接器來確保高性能（圖片：tiepie）。
可用的軟件開發工具包 (SDK) 使示波器能夠與第三方軟件連接，包括 MathWorks 的 MATLAB、Microsoft Excel 和 NI LabVIEW。SKD 包括適用于 Microsoft Windows、Apple Mac (OS X) 和 Linux（包括 Raspberry Pi 和 BeagleBone）的驅動程序。驅動程序支持 USB 數據流，以便通過 USB 連接捕獲無間隙連續數據，并以高達 10 MS/秒的速率將其直接保存到 RAM 或硬盤驅動器。
總結
USB 示波器用途廣泛，但并非萬能。有些應用需要更高的性能，使用專用的 USB 頻譜分析儀和數字化儀會大有裨益。
