高速數據采集卡在超聲顯微鏡無損檢測系統中的作用

在超聲顯微鏡無損檢測系統中，高速數據采集卡扮演著至關重要的角色。以下是高速數據采集卡在該系統中的主要作用，結合相關數字和信息進行闡述：

數據采集與轉換：

高速數據采集卡的首要任務是采集超聲顯微鏡檢測過程中產生的模擬信號。

這些模擬信號來源于超聲波換能器向電子元器件表面發射的超聲脈沖信號，通過耦合液向器件內部傳播后，反射或透射回來的信號。

高速數據采集卡將這些模擬信號轉換成數字信號，以便后續的計算機處理和分析。

提供高精度和高分辨率數據：

高速數據采集卡具有卓越的性能和穩定性，能夠提供高速、高分辨率的數據采集能力。

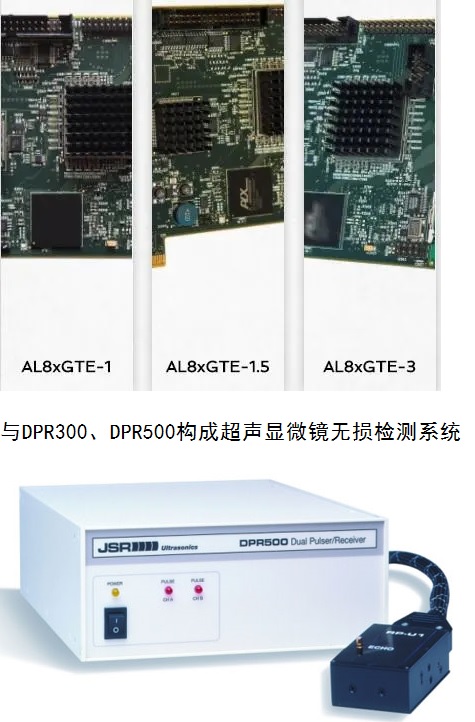

例如，OKOS公司的Al8xgte-x系列PCIe高速數據采集器，支持多種采樣率和精度，如AL8xGTE-1型號，可達到1通道1GS/s或2通道500MS/s的采樣率，以及8bit的精度。

這種高精度和高分辨率的數據對于超聲顯微鏡無損檢測的準確性和可靠性至關重要。

優化數據處理和顯示：

高速數據采集卡特有的編碼器觸發功能，使其能夠針對超聲顯微鏡等應用進行優化。

例如，在一個測試樣本內多域B-SCAN的創新功能，允許用戶測試獨立的波形區域，從而更有效地收集和分析數據。

同時，高速數據采集卡還支持多種采集模式和采樣頻率，以適應不同領域和應用的需求。

支持軟件工具和開發接口：

高速數據采集卡提供了豐富的軟件工具和開發接口，如SDK（軟件開發工具包），包括C/C++, C#, VB和LabVIEW等。

這些工具和接口使得用戶能夠方便地進行數據分析和處理，以及開發定制化的應用程序。

應用領域廣泛：

高速數據采集卡不僅應用于超聲顯微鏡無損檢測系統，還廣泛應用于激光、通信、雷達、超聲、大型物理、電子對抗、生物醫學、質譜分析、高壓局放監控及其他數字信號處理領域。

綜上所述，高速數據采集卡在超聲顯微鏡無損檢測系統中發揮著數據采集、轉換、處理、顯示和定制開發等多方面的作用，其高精度、高分辨率和靈活的配置使其成為該系統的關鍵組成部分。

模擬量選擇：1或2通道模擬量輸入

交流/直流耦合：軟件可選

50 Ohm/50 K Ohm輸入阻抗：軟件可選

輸入范圍：125 mV、250 mV、500 mV、1 V、2V峰峰值

帶寬：直流至1.0 GHz-3dB，交流至100KHz-1000 MHz

兩個通道的單獨增益和衰減

存儲在板上A/D轉換器上的所有輸入范圍的校準數據

A/D轉換：最多2個通道·1.0或1.5 G采樣/秒采樣率

8位分辨率：一個或兩個通道

在一個通道上實現雙倍采樣率的交織模式

最小采樣率：250 KS/sec單次內部時鐘采樣率

采樣速率：3.0 GHz、2.0 GHz、1.5 GHz、1.0 GHz（取決于配置）、750MHz…至244 kHz

時鐘：內部，可鎖定到外部頻率參考（典型5.00或10.00MHz）

連接器：·2個用于模擬信號輸入的BNC連接器

用于頻率參考輸入/輸出的BNC連接器· 用于觸發器輸入/輸出的BNC連接器·16位數字I/O·10針編碼器觸發輸入· 內部觸發器I/O連接器（3針插頭）·PCI-E接口卡邊緣連接器

內存：最多4個G樣本，雙端口，獲取觸發源時快速卸載

觸發源：

軟件觸發器：最多4個編碼器的編碼器觸發器

內部觸發器連接器，TTL（3針插頭）

外部觸發輸入，可編程閾值（BNC）

任一通道上的信號觸發器，可編程閾值和斜坡觸發器輸出

觸發輸出：內部觸發器連接器，TTL（3針插頭）

外部觸發器連接器（BNC）

任何觸發源都可以作為輸出信號路由到觸發連接器，與所選采集觸發源無關采集控制

觸發采集：觸發前和觸發后延遲采集

自動重新武裝

可編程次數采集后的中斷

32位前置/后置觸發器和長度計數器·

4 Gsamples最大采集長度

總線接口：·

PCI-E x1接口·

PCI主模式操作·

支持分散/聚集的DMA傳輸·

可編程中斷概述·

PCI-E板尺寸4.35*9.375
