無線數據采集卡的工作原理

無線數據采集卡的工作原理

無線數據采集卡是一種常用于無線傳輸數據的設備，其工作原理相對復雜但非常有效。它能夠通過無線信號采集環境中的數據，并將這些數據傳輸?shù)竭h(yuǎn)程的數據系統中。

這種采集卡首先通過一對天線接收來自環境中的無線信號。天線接收到的信號會經過放大和濾波處理，以提高信號的質量和穩定性。接下來，這些處理過的信號會被傳遞給數據分析芯片。

數據分析芯片是無線數據采集卡中最重要的部分之一。它能夠解析信號中的數字和模擬數據，并進行相應的處理。這些處理包括數據的壓縮、編碼和加密等。同時，數據分析芯片還負責將處理后的數據進行存儲和傳輸。

存儲和傳輸是無線數據采集卡的另一個關鍵功能。處理后的數據會被存儲到內部的存儲器中，以備將來的使用。同時，無線數據采集卡還能夠通過無線通信技術將數據傳輸?shù)竭h(yuǎn)程的數據系統中。這種傳輸可以通過無線局域網、藍牙或者其他無線通信協議實現。

除了上述基本的工作原理，無線數據采集卡還可以配備傳感器和采樣器等其他設備，以實現更加全面和精確的數據采集任務。例如，它可以配備溫度傳感器、濕度傳感器、壓力傳感器等，用于采集環境中的各種物理參數。這些傳感器會將采集到的數據發送給數據分析芯片，然后進行相應的處理和傳輸。

目前市場主流無線WiFi數據采集卡有Labjack T7 Pro，WS5、WS6其技術指標如下：

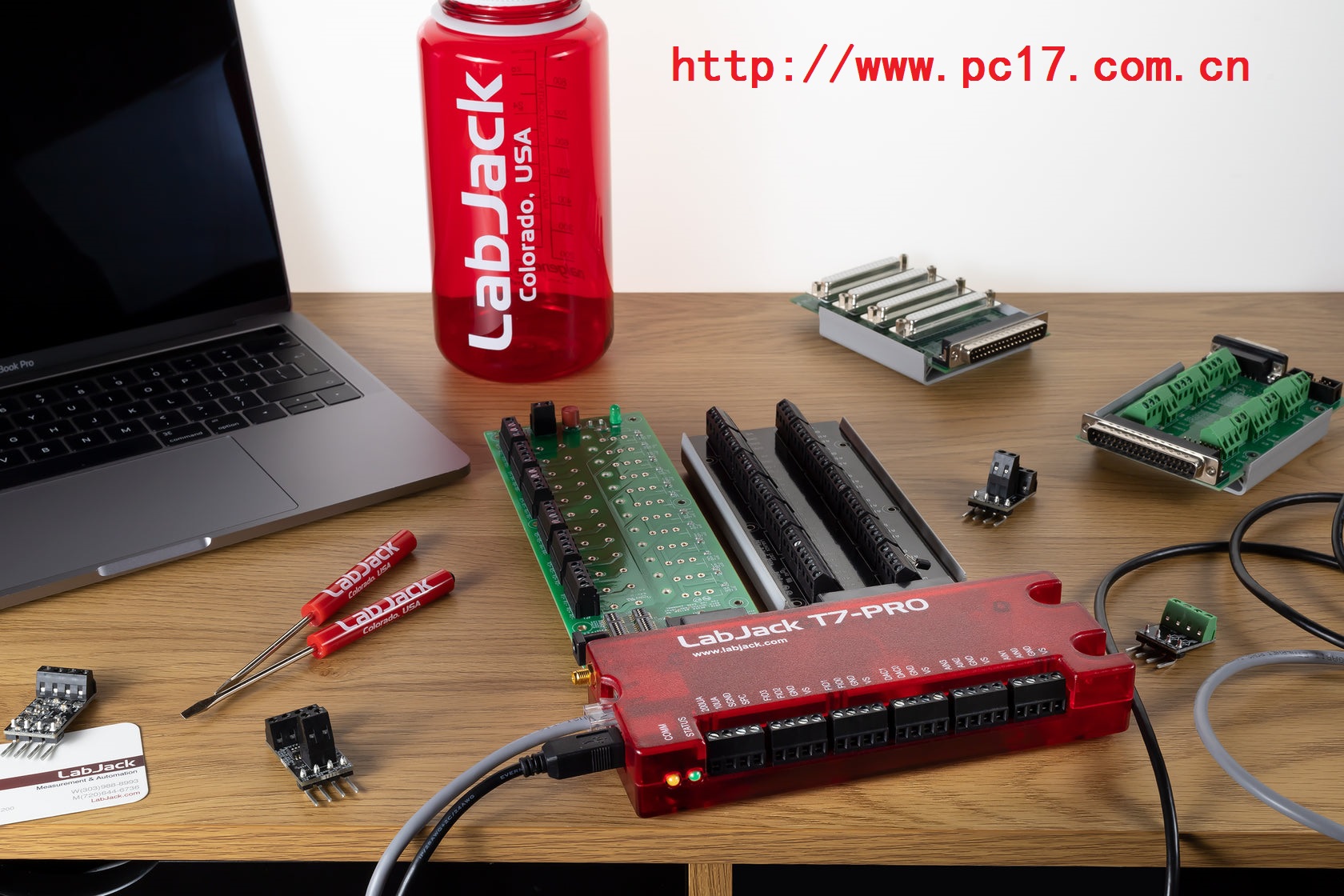

Labjack T7 Pro無線數據采集卡

14個模擬輸入（16-18+位，取決于速度）

加上24位低速ADC，實現22位有效分辨率

單端輸入(14)或差分輸入(7)

使用Mux80卡可擴展至80個單端或40個差分>>

儀表放大器輸入-軟件可編程增益x1、x10和x100

模擬輸入范圍為±10、±1和±0.1伏

支持E、J、K、R、T、S和C型熱電偶

內置CJC熱電偶溫度傳感器

2個固定電流輸出(200/10 uA)

2個模擬輸出（12位，0-5伏）

20數字輸入/輸出

最多2個計數器(每個32位)

最多4個定時器（脈沖定時、PWM輸出、正交輸入......）

支持SPI、I2C和異步串行協議（僅限主機）

支持軟件或硬件定時采集

最大輸入流率為50 kHz（取決于分辨率）

命令/響應時間小于1毫秒

某些信號的內置螺絲端子

USB 2.0/1.1全速接口

以太網RJ45接口

WiFi無線以太網802.11b/g

獨立使用的LUA腳本

USB線供電

適時提供C/C++、VB、LabVIEW、Python的示例

DAQFactory Express軟件驅動程序即將推出

外殼尺寸約75毫米x 175毫米x 25毫米

工業級溫度范圍（-40至+85 °C）

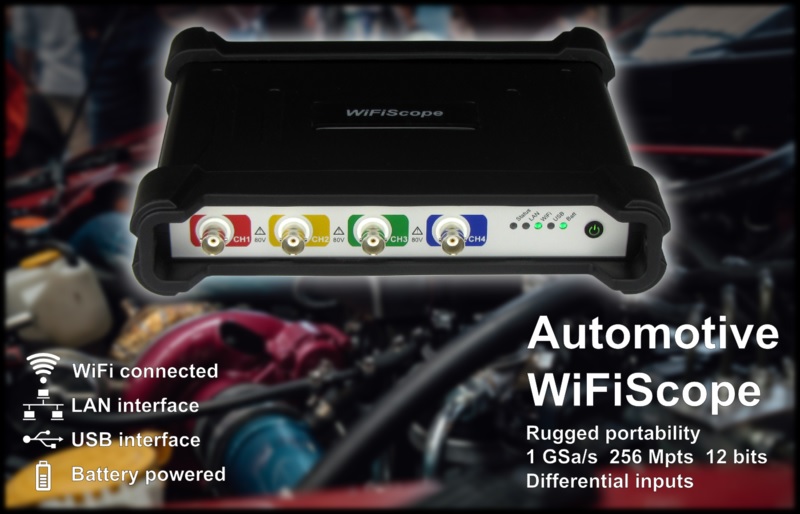

WS5，WS6無線數據采集卡

每秒1 G采樣率

Wifi、LAN和USB 3.0連接

8、12、14和16位高分辨率

直流準確度為0.25%和0.1%（典型值）

單端

對每個通道進行SureConnect連接測試

CMI接口可組合多臺儀器，實現完全同步測量

高達250 MHz的模擬帶寬

可切換的硬件帶寬限制器（150MHz、100MHz和50MHz）

高精度1 ppm時基

超級變焦高達256百萬個樣本深度緩沖內存

具有3200萬個頻譜儀

高性能數字萬用表(DMM)

速度極快，每秒200 MSamples USB流數據記錄器

協議分析儀

快速設置，適用于所有類型的測量

I/O塊用于構建您自己的測量

用于構建您自己的軟件的API和SDK

免費軟件和固件更新

北京迪陽世紀科技有限公司做為代理商，www.dhqcn.com ,提供全方位服務。

總的來說，無線數據采集卡通過接收、處理、存儲和傳輸?shù)拳h(huán)節，實現了對環境中各種數據的采集和傳輸。其工作原理相對復雜，但其在無線數據傳輸領域的應用廣泛且非常有效。
