數據記錄儀是直接顯示信號電壓的儀器,它可以根據時間(YT)或其他信號電壓(XY)繪制。

數據記錄儀將連續測量不間斷流盤模式 ,直到用戶停止使用。在測量過程中,每次采集新的樣品時,這些樣品將直接轉移到計算機上,在計算機上進行處理和顯示,并在需要時儲存到磁盤上。輸入信號的任何變化都將立即可見。測量時間不受儀器內部存儲量的限制,允許非常長時間的不間斷測量。

跟示波器主要區別在于，示波器測量預定的時間,并在儀器內部存儲所有測量數據。在測量所有數據時,所有數據將被轉移到計算機,然后被處理和顯示。此后,將開始進行新的測量。這限制了總測量長度的大小的可用內存在儀器。兩個連續的測量之間總會有一個間隙。

數據記錄儀/瞬態記錄器的測量方式使其成為測量緩慢變化信號的理想儀器。房間里的溫度變了。在捕獲整個過程時,輸入信號上的任何變化都是可以立即看到的。

數據記錄儀的另一個應用是測量長時間而不重復的信號,例如。串行通信信號,它會持續太久,無法在硬件的內部內存中捕獲。

多通道軟件數據記錄儀的特點

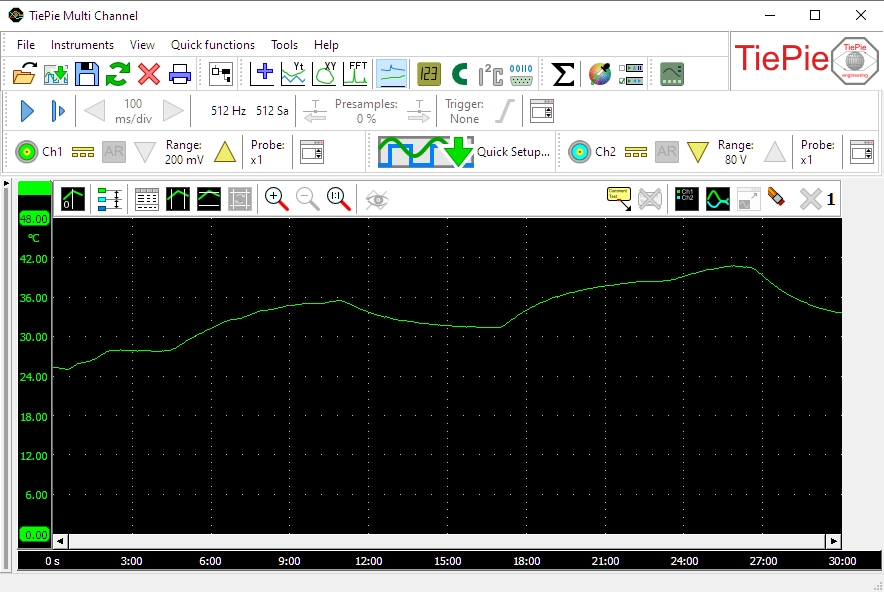

圖1:數據記錄器屏幕

數據記錄器的功能 多通道示波器軟件 具有以下特點:

數據記錄器圖

數據記錄器可以有一個或多個 曲線圖 ,每一個顯示一個或多個信號,其中每一個圖可以顯示一個信號的不同部分。圖可顯示 Yt 模式或方式 Xy 模式,有或沒有插值。圖中所有項的顏色可以設置為任何所需值.圖形尺寸可以調整到任何需要的大小,圖形可以位于一個窗口或單獨的窗口,可以位于桌面的任何地方。

光標可在屏幕上進行測量。可以給信號提供描述性名稱,并提供一個圖例以簡化標識顯示的信號。 文本標簽 可以放置標記有趣的部分的信號(S)。

測量僅受計算機中可用內存或可用磁盤空間的限制。顯示測量信號的所有細節,無限的 迅速增加的 在垂直和水平方向都有。所有縮放動作都可以用撤銷縮放功能撤銷.

方便設置窗口

安裝儀器和通道,方便 儀器設置 和 頻道設置 可供使用。它們允許訪問儀器和通道的所有相關設置,使設置容易調整成為可能。

觸摸屏友好工具欄

一種 工具欄 和 通道工具欄 每個檢測到的儀器都有。方便的工具欄為儀器及其通道的所有設置提供了清晰的按鈕。它們顯示儀器的當前設置,并允許更改所有設置。大型按鈕非常適合觸摸屏操作。

工具欄可以通過 程序設置 .您可以設置按鈕大小,添加或刪除按鈕,并更改按鈕的順序。

數據記錄器中的數學操作

可以對測量數據進行各種數學運算.可以執行的基本數學運算是:

加/減

乘以/除以

鑒別

整合的

確定信號的平方根

確定一個信號的絕對值

這些操作可以以任何可想象的方式組合起來。數學運算的結果可以在圖表中顯示,也可以作為另一個數學運算的輸入。

更復雜的數學運算是:

過濾

中/最大檢測

限制的

確定作業周期

重新編碼數據

儲存數據記錄器測量數據

測量數據可以不同方式儲存:

以不同的數據文件格式保存磁盤

印刷,可定制的布局和顏色

以各種通用格式存儲為圖像文件

數據記錄器控件

控制數據記錄器是通過可定制的儀器和通道工具欄、儀器和通道設置窗口和彈出菜單以及熱鍵來完成的。快速功能工具欄可用于常用功能。
