如何用tiepie全系列虛擬示波器電流鉗測量電流

1 導言

2 電流夾

3 連接電流夾子

4 設置輸入通道

5 測量直流電流

6 滲漏檢測

導言

要用帶有電壓輸入的鐵皮工程測量儀測量電流,必須將電流轉換成與電流有關的電壓。這樣做的一種方法是在電流路徑中添加一個已知的電阻,并測量電阻上的電壓。這種方法有幾個缺點:

必須打破現有電路才能增加電阻器

在電路中添加電阻可能會影響電路

除非 微分輸入 使用時,不可能總是直接測量在電路中的電阻上。

一種更好的測量電流的方法是使用電流夾子,因為它沒有這些缺點。

電流夾

電流夾子提供了一種測量導體中電流的方法,而不需要破壞電路。電流可以在測量儀器和測試電路之間保持電流隔離的同時測量。

鐵皮工程提供三種不同的電流夾:

模型 范圍

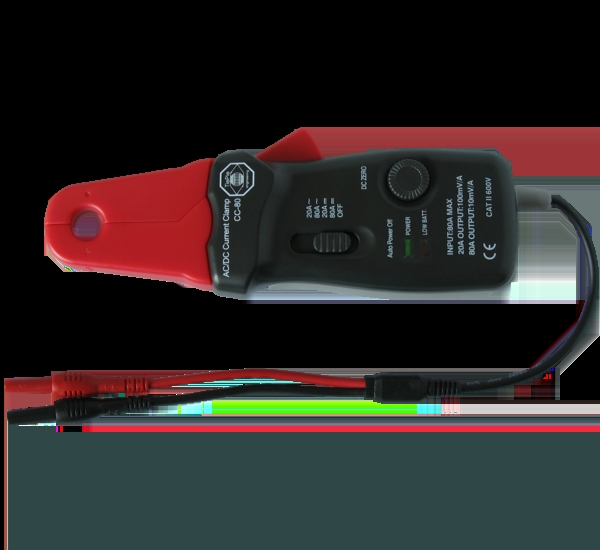

電流鉗 tp-cc8020A/80A可切換范圍,交流和直流

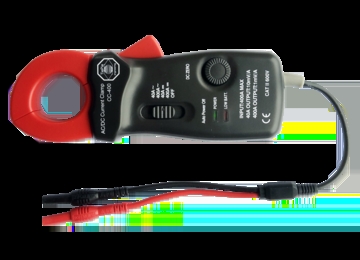

電流鉗tc-c400 40A/400可切換范圍,交流和直流

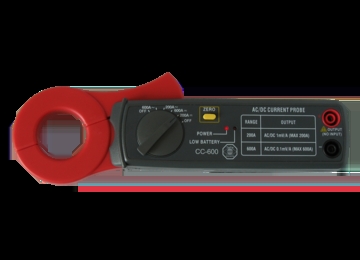

電流鉗TP-CC600 200A/600可切換范圍,交流和直流

連接電流夾子

用電流鉗測量電流時,將電流鉗連接到示波器的輸入點之一。鐵皮工程電流夾有4毫米女性香蕉插座。將紅色套接字連接到輸入的正端子上,黑色套接字連接到負端子上。

從 離開 定位到所需的輸入范圍的電流夾子.電源LED將發光,以表明當前的夾子是打開的.

當當前的鉗口關閉時,按下 零的 按鈕重置電流鉗到零.這將移除任何偏移,造成殘余的磁殘留在核心的頜骨.在零化過程中,沒有電流應通過夾子,所以從夾子上移除任何導線,或確保沒有電流通過它們。

夾住電流載導體周圍的下巴。一定要把下巴閉緊。

設置輸入通道

電流夾輸出與電流有關的電壓.通道的探針增益設置是用來將被測電壓轉換為原始電流值。通道的單元設置用于顯示A中的值。

為了做到這一點,去 通道工具欄 并使用 探索 按鈕。這將自動將通道的探針增益設置為正確的值,而通道的單位設置為"A"。

測量直流電流

在測量直流電流時,對電流夾緊器的零度是很重要的。 在…之前 把它夾在售票員周圍。總是按零按鈕與完全關閉的下巴。

在測量直流電流時,輸出電壓的極性取決于電流通過電流夾的夾頭的電流方向。

模型 當前方向 1 輸出電壓

電流鉗 tp-cc80從頭到腳 肯定的

電流鉗tc-c400 從下到上 肯定的

電流夾鉗TP-CC600 從下到上 肯定的

1.上面的電流夾子與范圍選擇開關的一邊。

滲漏檢測

當一個以上的導體被放置在電流夾鉗的口內時,將測量穿過導體的所有電流的總和。由于電流夾子是方向敏感的,所以將減去在相反方向流動的電流。

這使得檢測設備中的電流泄漏成為可能.將夾子環繞所有通往設備的電源導體,地球除外。所有電流的總和應為0.當和不是零時,設備中必須有電流泄漏到地球上。
