HS5-530XM USB總線任意波形發生器簡介

tiepie HS5系列任意波形發生器是一種能夠產生重復或單次信號的儀器。這些信號可以有一個預先定義的標準形狀,如正弦波或正方形波,就像傳統的函數發生器一樣。然而,信號也可以有一個任意的形狀,由用戶定義。這些信號可以使用多通道示波器軟件或者一個外部的程序,或者可以是以前由示波器測量并裝在發生器中的信號。

函數發生器是測試電路的重要儀器.它可以用來將信號應用到正在測試的電路中,測試該電路的功能。

任意波形發生器的一個具體應用是,能夠在不需要實際條件的情況下,生成模擬某些外部條件的信號。這方面的一個例子是生成先前測量的曲軸傳感器信號,并應用于汽車的電機管理系統。然后可以對電機管理系統的各個部件進行測試,而不必讓發動機運行。同時,依靠串行通信信號的系統也可以通過這種方式進行測試.

包括任意波形發生器的Tiepie工程儀器 WS5 , 手持HS5 以及 手持HS3 .取決于工具、模型和選定的選項,并非所有下文所示的功能都是可用的。關于支持的功能,請參閱儀表規格頁。

多通道軟件任意波形發生器的特點

圖1:發生器屏幕

展示

函數發生器的特點是一個大顯示器,顯示實際生成的信號的形狀。

觸摸屏友好工具欄

具有清晰按鈕的方便工具欄可用于信號設置和普通操作。它們顯示儀器的當前設置,并允許更改所有設置。大型按鈕非常適合觸摸屏操作。

工具欄可以通過 程序設置 .您可以設置按鈕大小,添加或刪除按鈕,并更改按鈕的順序。

信號類型

任意波形發生器可以產生幾個 信號類型 :

正弦波

三角波

方波

脈動

直流電

噪音

任意波

任意波可以事先測量信號,可以從文件中加載,也可以從測量?jī)x器直接傳輸。這些也可以是在外部應用程序中創建的信號。

信號特性

根據選定的信號類型,可設定各種信號特性:

頻率

時期

廣大

補償

對稱

相

寬度

前緣和后緣時間

若要調整信號屬性,請單擊"數字"或在鼠標指針超過特定數字時滾動鼠標輪。點擊數字的上半部分會增加數字的值,而點擊數字的下半部分會減少數字的值。當前關閉的數字,可以通過單擊它們的上半部分來啟用。

屬性也可以通過點擊帶有屬性名稱的標簽或按相應的屬性來調整 熱鍵 .這打開了一個對話框,其中可以輸入所請求的值.這個對話框接受諸如U、M、K、M等前綴。

掃頻模式

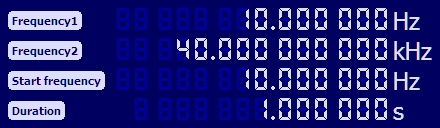

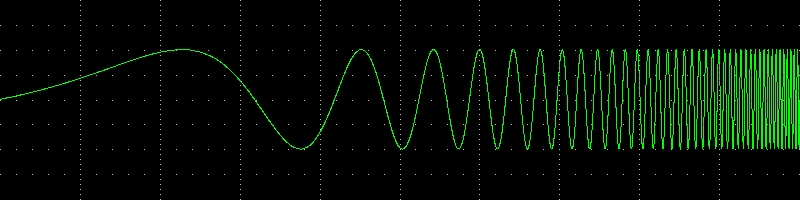

函數生成器有一個 掃頻功能 允許執行線性的 或?qū)?shù)的 連續掃頻與選定的信號類型(正弦,三角形或正方形).可以設置掃頻的開始和結束頻率,以及開始和結束之間的可選開始頻率。掃頻的持續時間也可以調整.

發生器模式

與… 發生器模式 ,功能發生器可設定為產生連續信號、在爆發模式下產生或在門控模式下產生。

連續模式

在連續模式下,函數發生器連續生成選定的信號,直到停止.啟動使用啟動/停止按鈕或通過外部觸發信號完成。

突發模式

在突發模式下,發生器產生所選信號的爆發,然后自動停止.將爆發長度設置為選定信號的若干周期。每次爆發啟動都會產生選定的選定信號周期的數量.

對于任意信號,模式緩沖區也可以劃分為段,允許生成段的波形。每一次爆發啟動都會產生整個模式的下一部分.

突發可以手動使用啟動/停止按鈕啟動,也可以通過外部觸發信號(TTL)啟動。

門控模式

在門控模式下,發電機根據外部觸發信號的存在生成信號。各種不同的門控模式可以控制發電機如何響應外部信號.

觸發器輸出

發生器有三個觸發輸出信號,可以用來觸發例如。示波器:

觸發器信號 功能

發生器啟動 當信號或突發開始時

發生器新周期 每次開始一個新的信號循環

發生器停止 當信號或突然停止時
