Handyscope?HS6 - 1000XMES :EMI預合規測試儀

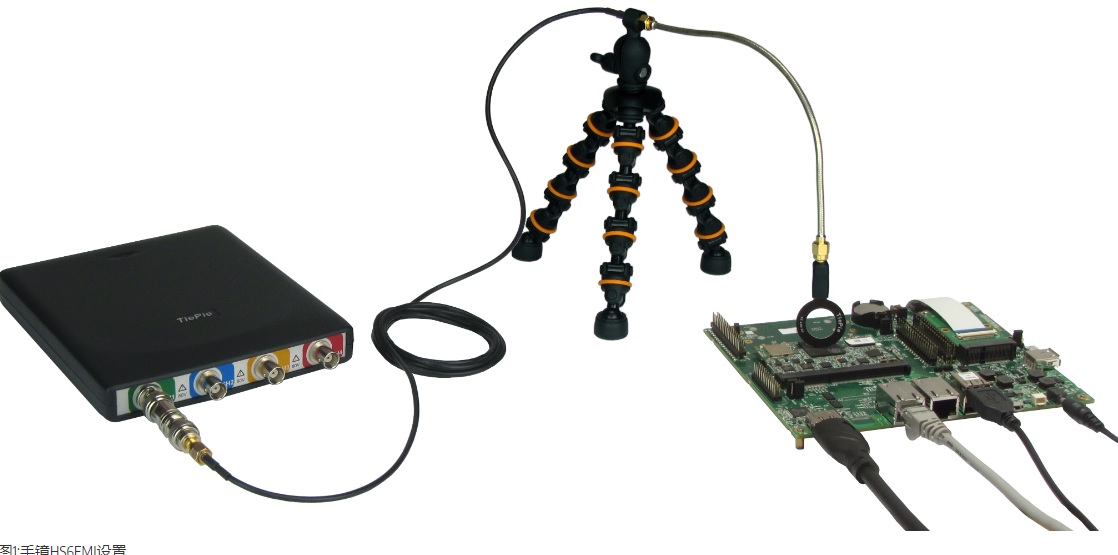

強大的能力 Handyscope HS6 - 1000XMES emi分析器為用戶提供了快速執行良好的EMI符合性測試的可能性。通過這種成本效益測試,避免額外訪問昂貴的EMC測試設施可以節省時間和金錢。所提供的EMI探針組TP-EMI-HS6包括三個磁場探針和一個電場探針。三腳架確保探測器能夠正確定位在被測試的對象。

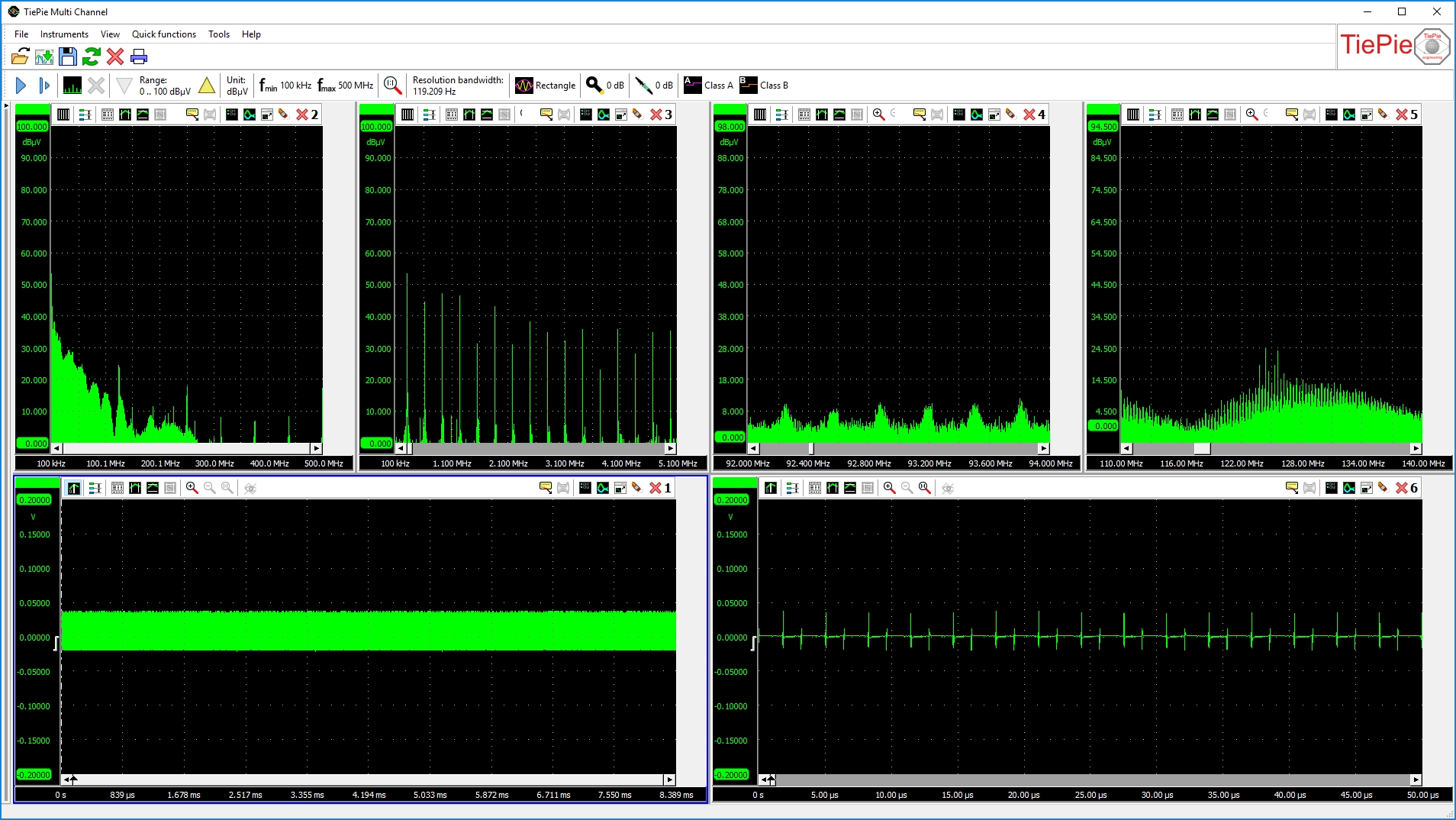

我們的EMI分析儀 Handyscope HS6 - 1000XMES 有多個窗口選項。在每個窗口中,將同時顯示整個光譜或選定的部分光譜。標準的射頻頻譜分析儀的缺點是只有一個顯示器,在那里不可能同時縮放信號的幾個不同部分。有多重顯示選項的 Handyscope HS6 - 1000XMESEMI分析儀同時查看多部分光譜是很容易的。這使用戶能夠更好地理解所分析的信號。除頻譜外,還可見時域信號,可以同時分析信號的形狀。多顯示選項也可用于時域信號.

… Handyscope HS6 - 1000XMES EMI分析儀的分辨率非常低,高達7.45赫茲(500兆赫),這是其類中的獨特之處。因此,光譜中每個部分的細節都可以被徹底分析。

大的動態范圍140分貝允許測量各種各樣的干擾頻率.根據En61326-1:2006/en55011:2007的標準限制線可以打開或關閉。分辨率帶寬和頻率范圍可以單獨選擇.

操作模式有三種:正常模式、平均模式和最大模式.正常模式顯示源跡的光譜.平均模式有效地降低了信號的噪聲,看到了更多的諧波或載波細節。你可以選擇平均的光譜數.最大持有顯示信號達到的最大電平,對于頻率測量有用,因?yàn)樗@示跨越頻率軸的峰值歷史。平均和最大持有歷史可以手動清理啟動一個新的測量。

由于圖中具有廣泛的標記功能,因此可以測量光譜的各個方面。

該幅值單位可設置為db、dbv、dbmv、dbvv(10m時)和dbm。幅幅范圍可以設置為三個范圍之一:0到100dbbv,20到120dbbbv或40到140dbv。為了精確測量幅度,默認情況下使用平頂窗.除平頂窗外,還可選擇其他八扇窗。

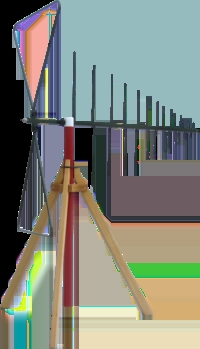

EMI分析儀也可作為正常光譜分析儀使用。用雙天線或共混天線可以測量10兆赫至500兆赫的光譜。

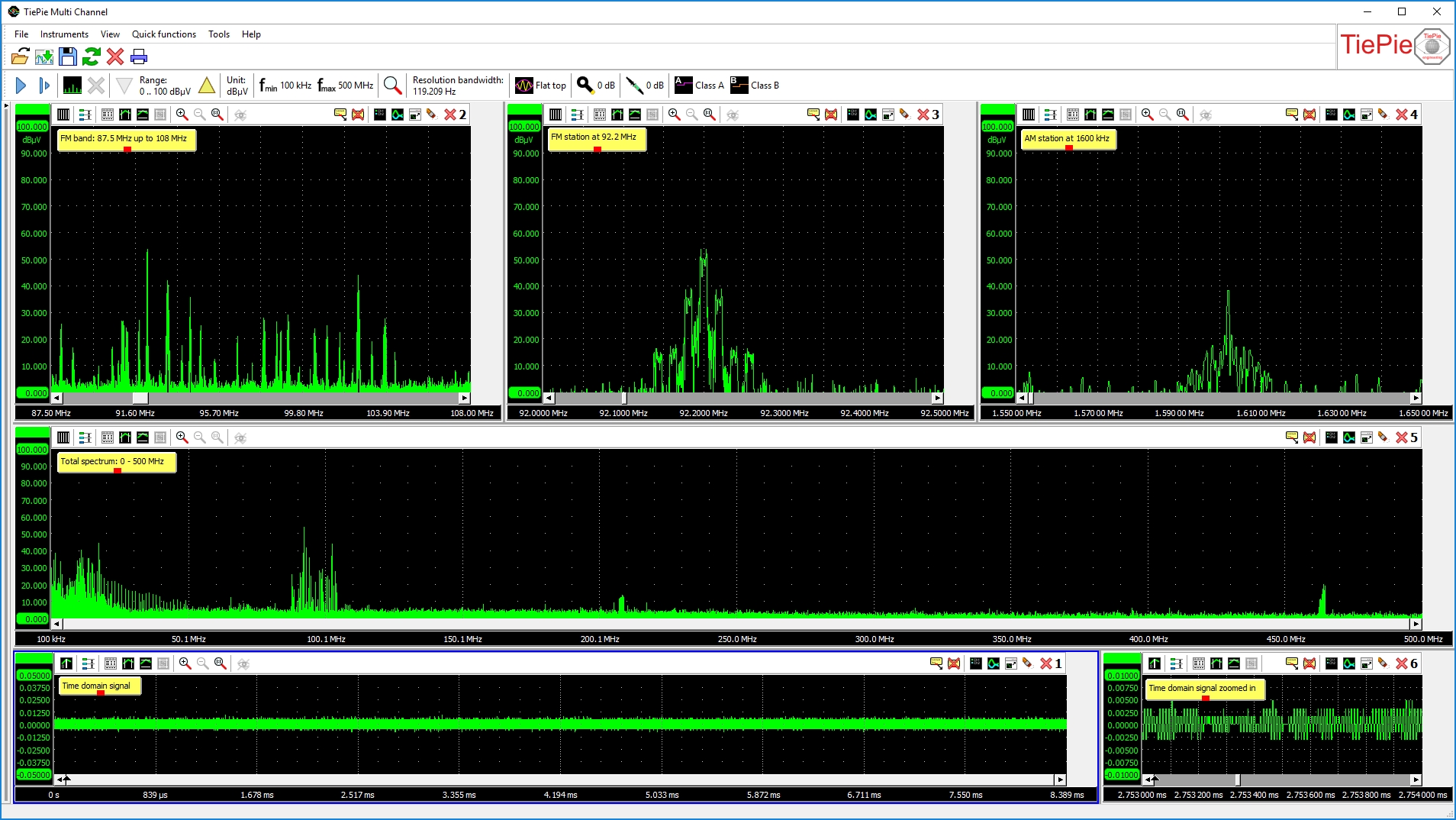

圖4顯示了用放在外面的共混天線測量的光譜。在0赫茲至500兆赫的全頻譜旁邊,還有87.5兆赫至108兆赫的調頻頻帶、92.2兆赫的調頻廣播電臺,甚至是1600千赫的AM廣播電臺。還顯示了時域信號,以及部分時間域信號的放大。所有的窗口都是實時的,不同頻率之間的相關性和時域信號可以方便地查看。EMI分析器的多窗口功能提供了用戶無限的分析和顯示能力。
