用tiepie HS6系列示波器，測量渦輪充電壓力調節系統
傳感器和執行機構信息
驅動器 類型: 直流電動機
電力供應: -
信號類型: 工作周期變化,正或負
信號級別: -12 V to 12 V
傳感器 類型: 霍爾位置傳感器
電力供應: 5 V and GND from ECU
信號類型: 幅度變
信號級別: 0.5 V to 4.5 V
傳感器 類型: 地圖傳感器
電力供應: 5 V and GND from ECU
信號類型: 幅度變
信號級別: 0.5 V to 4.5 V
渦輪充電壓力調節的工作
今天的發動機發展需要在動力、低油耗和低排放之間取得平衡。一個小汽缸體積的低油耗發動機,在需要的時候可以通過渦輪充電器提高輸出功率,從而得到一個良好的輸出和低排放的組合。
圖1:渦輪充電壓力調節系統概覽
垃圾門
直流電動機
位置傳感器
在這個測量中的發動機是配備了一個渦輪充電器,其中包括一個廢氣流中的廢閘門閥,以繞過渦輪,見圖1。廢物閘門的開口可以根據進流管內所需的壓力改變,而進流管管又決定了發動機的功率輸出。廢閘門的位置由直流電動機控制。位置傳感器向ECU提供關于廢閘閥位置的反饋。廢閘閥由位于直流電動機中的彈簧關閉。
… 直流電動機 通過一些減速齒輪機械地連接到廢閘門上。直流電動機的兩個端子都與控制直流電動機的ECU電連接,從而在兩個方向上控制廢閘門。… 位置傳感器 提供關于廢物門位置的ECU反饋。該傳感器為霍爾型,具有將傳感器信號從0.5伏轉換為4.5伏電壓的電子設備。… 電荷壓力傳感器 是基于 地圖傳感器 以類似的方式,增加范圍來檢測更高的壓力。
把實驗室的瞄準鏡連接起來
通過測量下列信號電壓,可以檢查渦輪電荷壓力調節系統的正確功能,見圖2:
通道 探索 電壓 范圍
1 直流電動機正側信號電壓 20 V
直流電動機負側信號電壓
2 位置傳感器的信號電壓 8 V
炮臺地面
3 電荷壓力傳感器的信號電壓 8 V
炮臺地面
圖2:與渦輪充電器傳感器和執行器連接的測量圖
圖3:用AT5004D測量工作渦輪充電壓力調節系統
該實驗室的范圍是連接直流電機,位置傳感器和壓力傳感器 計量鉛 和 后探測器 開始 錄音機模式 .
記錄模式A 流量計量 在屏幕上連續顯示信號.大多數被測量的信號變化緩慢,除了直流電機控制信號.… 汽車測試范圍AT5004D 設置為10KS/S的流速,以正確捕捉所有信號。
測量的
圖4顯示了直流電動機、位置傳感器和汽車壓力傳感器的波形,這些波形是在發動機運行溫度下通過第一、第二和第三齒輪加速的。此信號可被下載并用于正確設置實驗室范圍或作為參考信號。
壓力調節測量

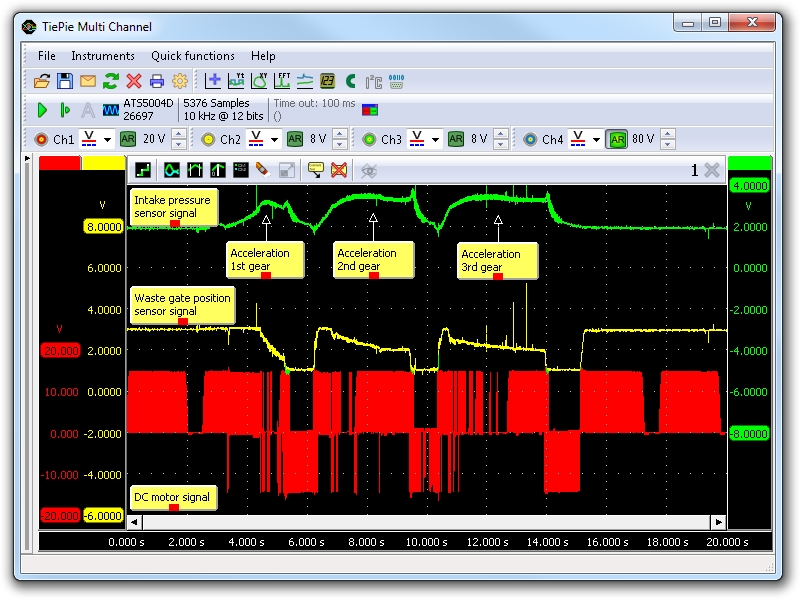

圖4:渦輪充電調節系統的實驗室范圍測量
通道1(紅色)顯示廢門直流電動機的信號,通道2(黃色)廢門位置傳感器和通道3(綠色)電荷壓力傳感器。
測量是在發動機空轉和汽車準備加速時開始的。換向2檔后,電荷壓力調節系統將廢閘門閥門保持在一個關閉位置,可以在高黃色信號中看到。當渦輪達到它的工作范圍時,壓力開始上升,這可以從綠色信號中看到。隨后廢棄閘門的位置由ECU與直流電動機調節,以控制電荷壓力,黃色信號下降指示打開廢棄閘門閥門。充電壓力保持在一定的水平上,通過整個加速度調整廢閘門位置,直到需要第三個齒輪。
當節流閥被釋放到換擋時,產生的壓力需要釋放,ECU完全打開廢物門,這可以在黃色信號下降到1.2伏時看到。綠色信號顯示,由于渦輪仍有一些動力,但渦輪快速減速,電荷壓力下降,充電壓力略有上升。當?shù)谌X輪選定并繼續加速度時,廢物門再次關閉以增加充電壓力。
診斷
不同類型的發動機控制單元和渦輪充電調節系統的信號值可能不同。咨詢 阿蒂斯 有關特定發動機控制單元和渦輪電荷壓力調節系統的信息。
以下內容 廢閘門直流電動機 信號偏差可能表明問題:
無信號:
原因:背面探測器沒有連接(執行 連接試驗 ),廢閘門直流電動機故障,ECU放大器故障
信號電壓過低:
原因:ECU地面不足或沒有,對ECU的線路電阻
信號比示例信號顯示出更多的噪音:
原因:電線信號損壞,連接器端子連接不良,廢閘門直流電動機故障
信號顯示與示例信號有關的偏移:
原因:范圍不設置為直流耦合:
以下內容 廢物門位置傳感器 信號偏差可能表明問題:
無信號:
原因:背面探測器沒有連接(執行 連接試驗 ,沒有電源,傳感器故障
信號電壓過高:
原因:電源不足或沒有地面,對ECU的電阻,傳感器有缺陷
信號電壓過低:
原因:電源不足,傳感器有缺陷
信號比示例信號顯示出更多的噪音:
原因:信號線損壞,連接器端子連接不良,傳感器有缺陷
信號顯示與示例信號有關的偏移:
原因:范圍不設置為直流耦合: ,地面或無地面,電線對ECU的電阻
驅動器 類型: 直流電動機
電力供應: -
信號類型: 工作周期變化,正或負
信號級別: -12 V to 12 V
傳感器 類型: 霍爾位置傳感器
電力供應: 5 V and GND from ECU
信號類型: 幅度變
信號級別: 0.5 V to 4.5 V
傳感器 類型: 地圖傳感器
電力供應: 5 V and GND from ECU
信號類型: 幅度變
信號級別: 0.5 V to 4.5 V
渦輪充電壓力調節的工作
今天的發動機發展需要在動力、低油耗和低排放之間取得平衡。一個小汽缸體積的低油耗發動機,在需要的時候可以通過渦輪充電器提高輸出功率,從而得到一個良好的輸出和低排放的組合。
圖1:渦輪充電壓力調節系統概覽
垃圾門
直流電動機
位置傳感器
在這個測量中的發動機是配備了一個渦輪充電器,其中包括一個廢氣流中的廢閘門閥,以繞過渦輪,見圖1。廢物閘門的開口可以根據進流管內所需的壓力改變,而進流管管又決定了發動機的功率輸出。廢閘門的位置由直流電動機控制。位置傳感器向ECU提供關于廢閘閥位置的反饋。廢閘閥由位于直流電動機中的彈簧關閉。
… 直流電動機 通過一些減速齒輪機械地連接到廢閘門上。直流電動機的兩個端子都與控制直流電動機的ECU電連接,從而在兩個方向上控制廢閘門。… 位置傳感器 提供關于廢物門位置的ECU反饋。該傳感器為霍爾型,具有將傳感器信號從0.5伏轉換為4.5伏電壓的電子設備。… 電荷壓力傳感器 是基于 地圖傳感器 以類似的方式,增加范圍來檢測更高的壓力。
把實驗室的瞄準鏡連接起來
通過測量下列信號電壓,可以檢查渦輪電荷壓力調節系統的正確功能,見圖2:
通道 探索 電壓 范圍
1 直流電動機正側信號電壓 20 V
直流電動機負側信號電壓
2 位置傳感器的信號電壓 8 V
炮臺地面
3 電荷壓力傳感器的信號電壓 8 V
炮臺地面
圖2:與渦輪充電器傳感器和執行器連接的測量圖
圖3:用AT5004D測量工作渦輪充電壓力調節系統
該實驗室的范圍是連接直流電機,位置傳感器和壓力傳感器 計量鉛 和 后探測器 開始 錄音機模式 .
記錄模式A 流量計量 在屏幕上連續顯示信號.大多數被測量的信號變化緩慢,除了直流電機控制信號.… 汽車測試范圍AT5004D 設置為10KS/S的流速,以正確捕捉所有信號。
測量的
圖4顯示了直流電動機、位置傳感器和汽車壓力傳感器的波形,這些波形是在發動機運行溫度下通過第一、第二和第三齒輪加速的。此信號可被下載并用于正確設置實驗室范圍或作為參考信號。
壓力調節測量
圖4:渦輪充電調節系統的實驗室范圍測量
通道1(紅色)顯示廢門直流電動機的信號,通道2(黃色)廢門位置傳感器和通道3(綠色)電荷壓力傳感器。
測量是在發動機空轉和汽車準備加速時開始的。換向2檔后,電荷壓力調節系統將廢閘門閥門保持在一個關閉位置,可以在高黃色信號中看到。當渦輪達到它的工作范圍時,壓力開始上升,這可以從綠色信號中看到。隨后廢棄閘門的位置由ECU與直流電動機調節,以控制電荷壓力,黃色信號下降指示打開廢棄閘門閥門。充電壓力保持在一定的水平上,通過整個加速度調整廢閘門位置,直到需要第三個齒輪。
當節流閥被釋放到換擋時,產生的壓力需要釋放,ECU完全打開廢物門,這可以在黃色信號下降到1.2伏時看到。綠色信號顯示,由于渦輪仍有一些動力,但渦輪快速減速,電荷壓力下降,充電壓力略有上升。當?shù)谌X輪選定并繼續加速度時,廢物門再次關閉以增加充電壓力。
診斷
不同類型的發動機控制單元和渦輪充電調節系統的信號值可能不同。咨詢 阿蒂斯 有關特定發動機控制單元和渦輪電荷壓力調節系統的信息。
以下內容 廢閘門直流電動機 信號偏差可能表明問題:
無信號:
原因:背面探測器沒有連接(執行 連接試驗 ),廢閘門直流電動機故障,ECU放大器故障
信號電壓過低:
原因:ECU地面不足或沒有,對ECU的線路電阻
信號比示例信號顯示出更多的噪音:
原因:電線信號損壞,連接器端子連接不良,廢閘門直流電動機故障
信號顯示與示例信號有關的偏移:
原因:范圍不設置為直流耦合:
以下內容 廢物門位置傳感器 信號偏差可能表明問題:
無信號:
原因:背面探測器沒有連接(執行 連接試驗 ,沒有電源,傳感器故障
信號電壓過高:
原因:電源不足或沒有地面,對ECU的電阻,傳感器有缺陷
信號電壓過低:
原因:電源不足,傳感器有缺陷
信號比示例信號顯示出更多的噪音:
原因:信號線損壞,連接器端子連接不良,傳感器有缺陷
信號顯示與示例信號有關的偏移:
原因:范圍不設置為直流耦合: ,地面或無地面,電線對ECU的電阻
