相位差測量
相位差 I/O決定其兩個輸入信號之間的相位差。兩個輸入信號必須有相同的頻率,必須有足夠大的幅度,以便能夠相位差I(lǐng)/O在兩個輸入信號中尋找所有上升斜坡的位置。然后確定相應的上升斜率之間的相位差異。相位差I(lǐng)/O返回一個值,即測量信號之間的平均相位差。
相位差是根據第一個連接信號確定的,并以度或弧度返回。
屬性及操作

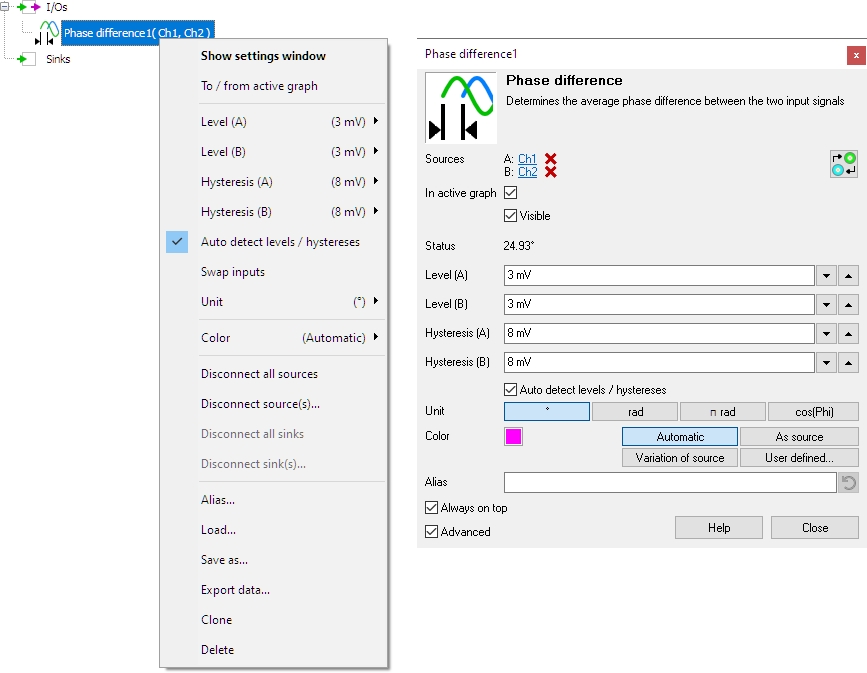

為了控制相位差I(lǐng)/O的行為,有幾個屬性可用。這些可以通過彈出菜單訪問,該菜單在單擊對象樹時顯示I/O。也可以通過設置窗口訪問屬性,當對象樹中的I/O被雙擊時,就會顯示該設置窗口。要打開對象樹,請單擊 顯示對象樹 按鈕。
默認情況下,設置窗口只顯示最常用的設置.何時 先進的 顯示所有設置的擴展窗口。請參閱 程序設置 .
交換輸入
相位差是由第一個連接信號(a)決定的。如果相位需要通過重新劃分到其他信號(b)來確定,請點擊 交換輸入 按鈕將交換兩個輸入信號,相位將確定與其他信號。
地位
… 地位 表示相位差測定的狀態。當相位差可以確定時,狀態將顯示確定的值.當相位差無法確定時,狀態說明了原因。這種情況發生了。當兩個輸入信號的頻率相差太大時。
A和B級
相位差I(lǐng)/O在信號中定位上升的斜坡,大約在信號的中間水平。這個中間層可以為兩個輸入信號(A和B)單獨使用手動設置 A級 和 B級 .
遲滯A和B
為了確定斜率是上升還是下降,使用了滯后法。這種滯后決定了信號的大小,相對于水平,必須變得更大才能檢測到邊緣。由于存在較大的滯后現象,檢測對諸如:信號發出噪音。如果滯后太大,可能會遺漏邊緣。對于輸入信號(A和B),可單獨使用手動設置這種滯后。 滯后A 和 滯后B .
自動檢測水平/水系
何時 自動檢測水平/水系 啟用時,I/O試圖自動確定兩個信號的中間水平和適當?shù)臏蟆?/span>
單位
… 單位 確定相位差是否以度(°),以弧度,以橢圓或以正弧度為單位,或以正負為單位。
共同特性和行動
看 共同特性和行動 .
相關的 信息
工作周期
RMSI/O確定一個信號的真正根平均平方值。
最大限度
最大值-最小I/O決定信號的最小值或峰值到峰值值。
最低限度
FFTI/O用于利用快速傅立葉變換對信號進行光譜分析。
電磁干擾
EMII/O創建了一個環境,可以用于EMI前合規測試。
相位差是根據第一個連接信號確定的,并以度或弧度返回。屬性及操作
為了控制相位差I(lǐng)/O的行為,有幾個屬性可用。這些可以通過彈出菜單訪問,該菜單在單擊對象樹時顯示I/O。也可以通過設置窗口訪問屬性,當對象樹中的I/O被雙擊時,就會顯示該設置窗口。要打開對象樹,請單擊 顯示對象樹 按鈕。
默認情況下,設置窗口只顯示最常用的設置.何時 先進的 顯示所有設置的擴展窗口。請參閱 程序設置 .
交換輸入
相位差是由第一個連接信號(a)決定的。如果相位需要通過重新劃分到其他信號(b)來確定,請點擊 交換輸入 按鈕將交換兩個輸入信號,相位將確定與其他信號。
地位
… 地位 表示相位差測定的狀態。當相位差可以確定時,狀態將顯示確定的值.當相位差無法確定時,狀態說明了原因。這種情況發生了。當兩個輸入信號的頻率相差太大時。
A和B級
相位差I(lǐng)/O在信號中定位上升的斜坡,大約在信號的中間水平。這個中間層可以為兩個輸入信號(A和B)單獨使用手動設置 A級 和 B級 .
遲滯A和B
為了確定斜率是上升還是下降,使用了滯后法。這種滯后決定了信號的大小,相對于水平,必須變得更大才能檢測到邊緣。由于存在較大的滯后現象,檢測對諸如:信號發出噪音。如果滯后太大,可能會遺漏邊緣。對于輸入信號(A和B),可單獨使用手動設置這種滯后。 滯后A 和 滯后B .
自動檢測水平/水系
何時 自動檢測水平/水系 啟用時,I/O試圖自動確定兩個信號的中間水平和適當?shù)臏蟆?/span>
單位
… 單位 確定相位差是否以度(°),以弧度,以橢圓或以正弧度為單位,或以正負為單位。
共同特性和行動
看 共同特性和行動 .
相關的 信息
工作周期
職責周期I/O決定信號的職責周期。
RMSI/O確定一個信號的真正根平均平方值。
最大限度
最大I/O決定一個信號的最大值。
最大值-最小I/O決定信號的最小值或峰值到峰值值。
最低限度
最小I/O決定一個信號的最小值。
FFTI/O用于利用快速傅立葉變換對信號進行光譜分析。
電磁干擾
EMII/O創建了一個環境,可以用于EMI前合規測試。
