tiepie公司Hs6、HS5、HS4多通道示波器軟件圖解
多通道示波器軟件結合Tiepie硬件可用作：
?示波器?頻譜分析儀
?數據記錄儀
?萬用表
?任意波形發生器
?協議分析器
要在您自己的軟件或第三方軟件中使用 TiePie 工程儀器，請?jiān)L問軟件開發工具包二次開發頁面。
快速設置

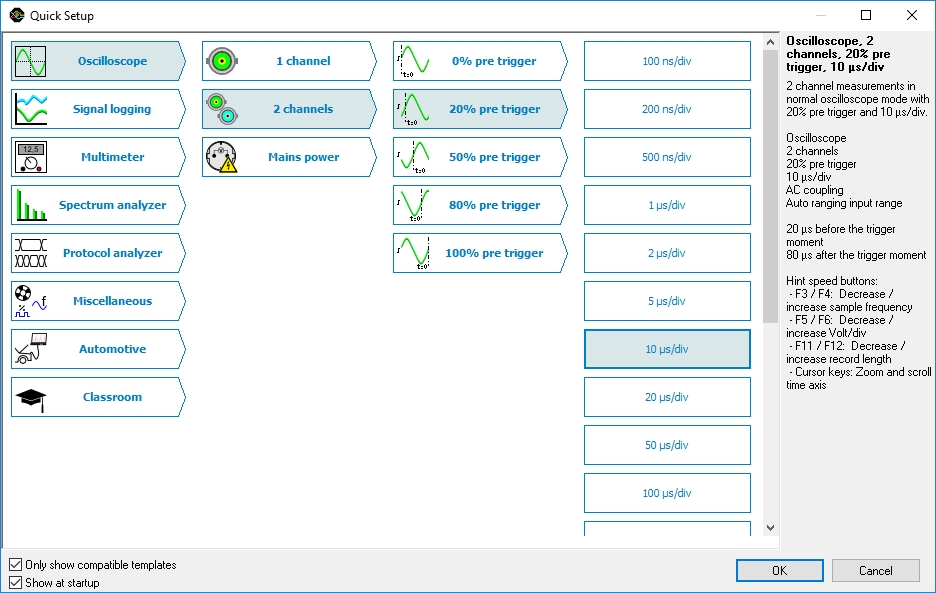

快速設置以樹狀結構精心組織，按應用程序排序。只需點擊幾下鼠標即可執行復雜的測量。
網絡支持
TiePie 的工程格言再次適用：即插即測
示波器

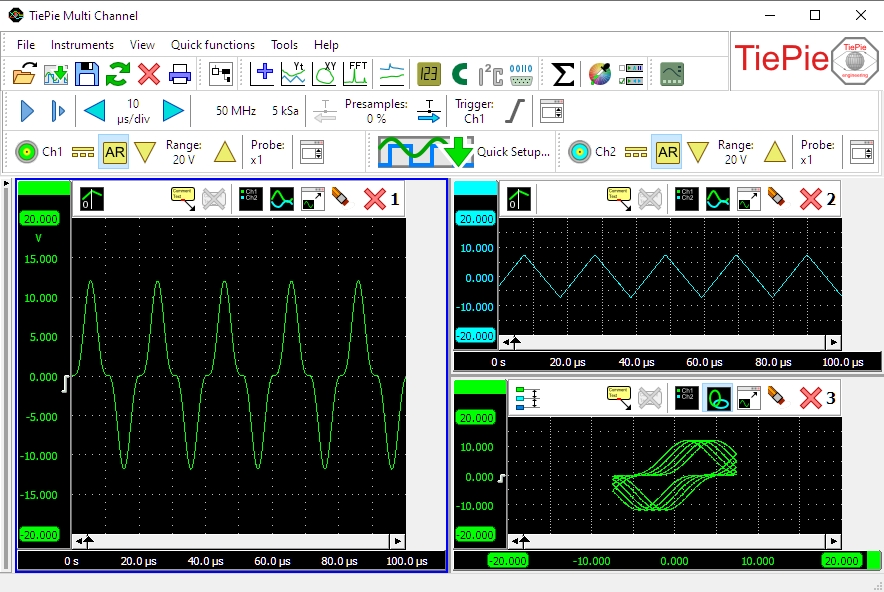

多通道示波器軟件 中的示波器可以有一個或多個大型、完全可配置的圖形，其中每個圖形可以顯示信號的不同部分。可以將測量信號復制到參考通道，以將實時信號與早期測量信號進行比較。
示波器中的光標可用于在屏幕上進行測量，還有一條t=0 線來指示觸發時刻。可以為信號指定描述性名稱，并提供圖例以簡化顯示信號的識別。 可以放置 文本標簽來標記信號的有趣部分。
為了顯示測量信號的所有細節，示波器在垂直和水平方向提供無限縮放 。可以使用撤消縮放功能撤消所有縮放操作。

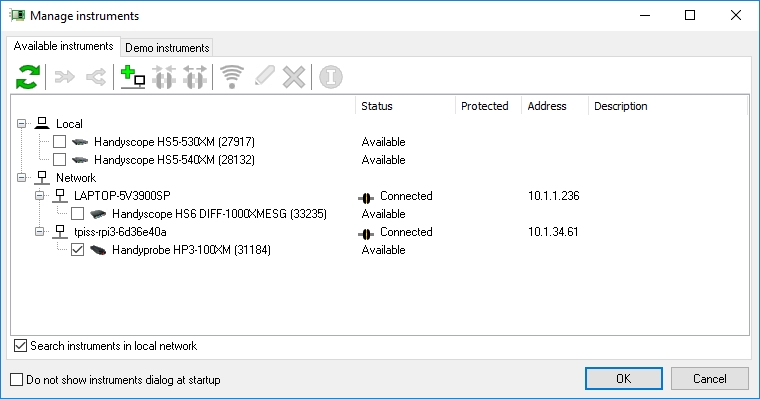

組合和同步多個儀器

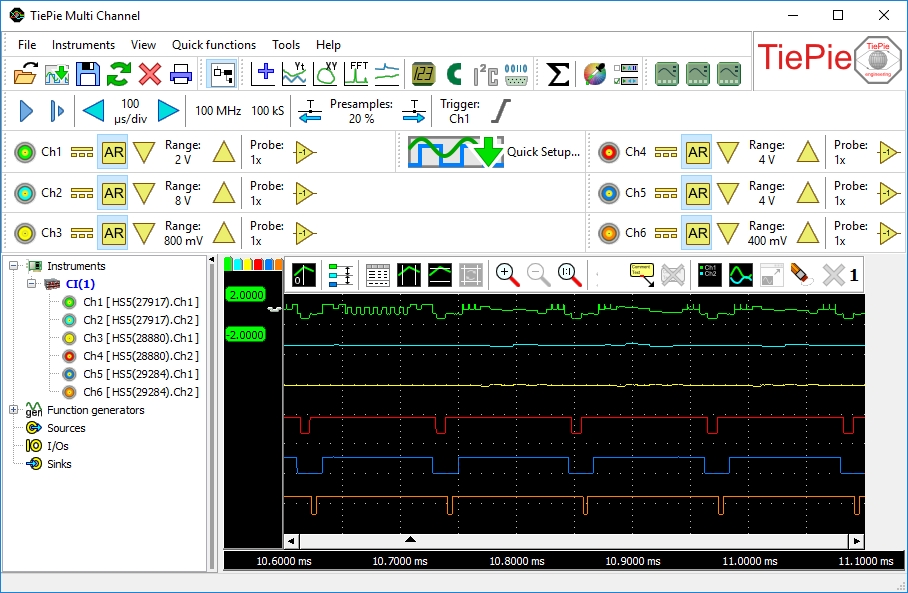

多通道示波器軟件自動將單個儀器組合成一個大型組合示波器，該示波器具有許多輸入通道，這些通道完全同步采樣并可以在一個應用程序中進行控制。你得到一臺示波器。
數學函數

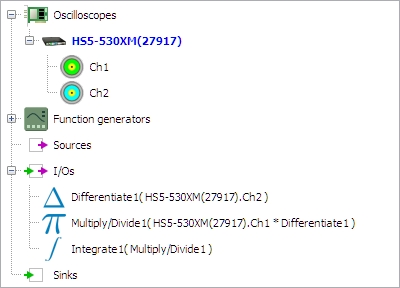

結合這些數學處理模塊，可以為構建復雜的數學運算提供無與倫比的可能性，以徹底分析您的測量并從您的數據中獲取您需要的所有信息。數學運算的結果可以顯示在一張或多張圖表中，可以顯示在數字顯示中，顯示在表格中，并且可以以各種常見文件格式寫入磁盤。
頻譜分析儀

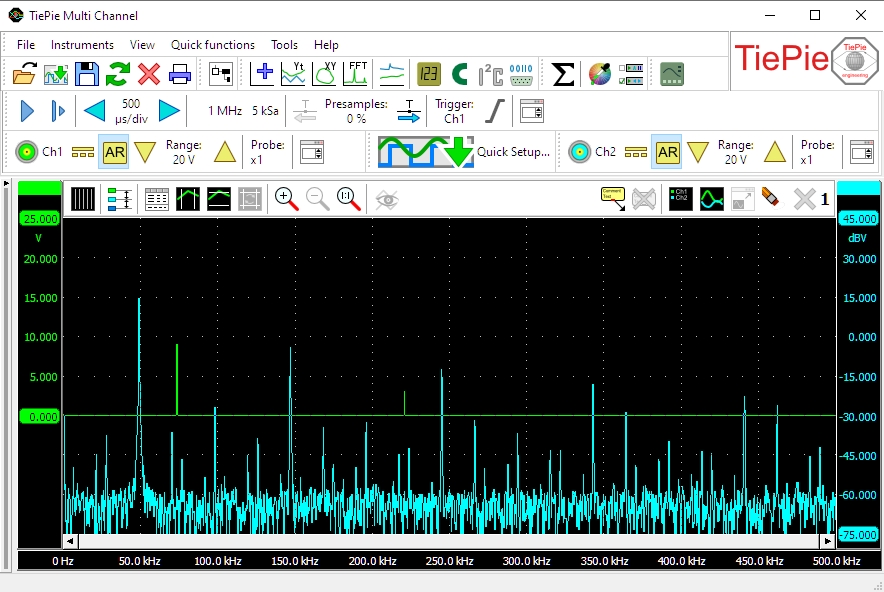

?使用頻譜分析儀可以比示波器更好地顯示信號上的小諧波失真。正弦波在時域中可能看起來不錯，但在頻域中諧波失真是可見的。
?在示波器的時域中，噪聲信號可能看起來完全隨機，而在頻譜分析儀的頻域中，它可能看起來主要存在一個頻率。
?在頻域中，確定調制信號（AM 或 FM）的載波頻率、調制頻率、調制電平和調制失真非常簡單。
數據記錄儀

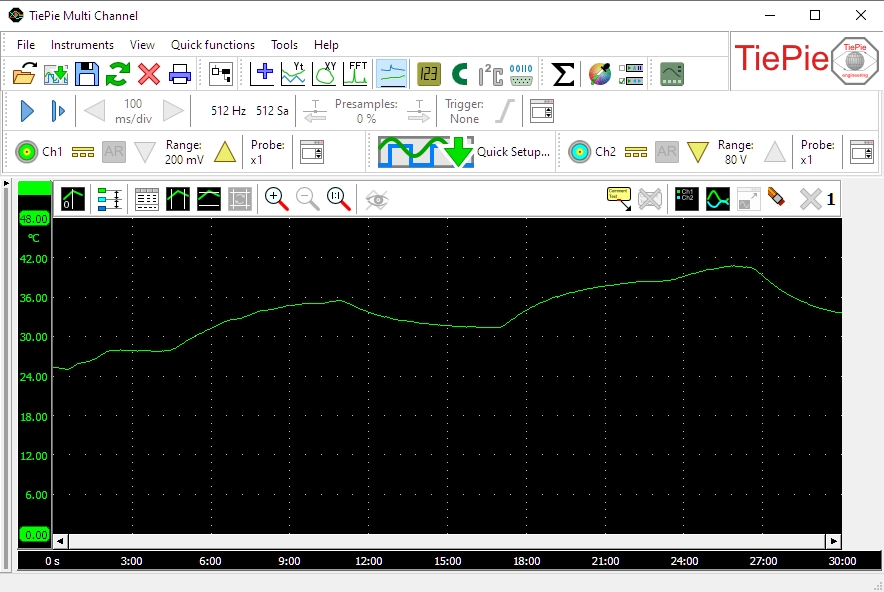

數據記錄器是測量緩慢變化信號（例如房間溫度變化）的理想儀器。在捕獲整個過程時，輸入信號的任何變化都立即可見。
數據記錄器的另一個應用是測量長的非重復信號，例如串行通信信號，這些信號持續時間太長而無法在硬件的內部存儲器中捕獲。
萬用表

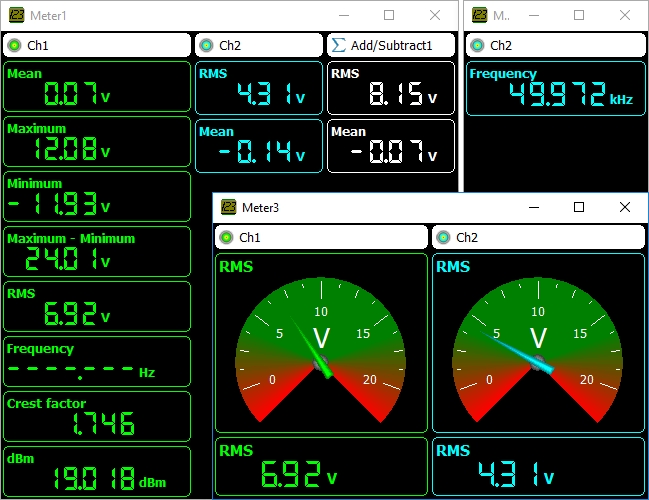

萬用表可用于測量或監視信號的特定屬性，如 RMS 值、頻率、最大值等。多通道示波器軟件可以具有任意數量的完全可配置的顯示，可以將測量值顯示為數字或使用儀表顯示。使用儀表顯示時，它在針對特定屬性調整電路時非常有用，例如將偏移量調整為零。
任意波形發生器

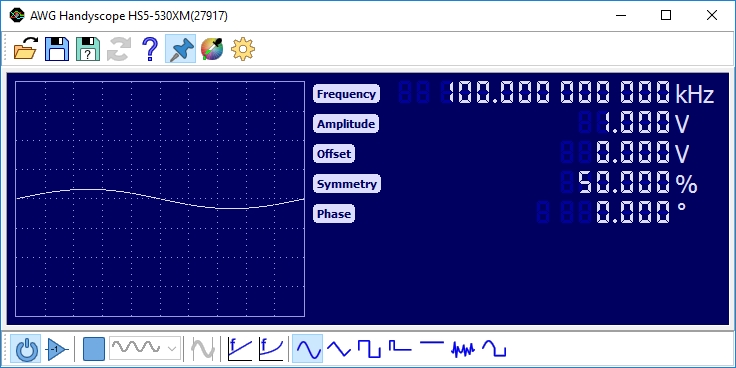

函數發生器是測試電路中必不可少的儀器。它可用于向被測電路施加信號，以測試該電路的功能。
任意波形發生器的一個具體應用是能夠產生模擬某些外部條件的信號，而無需具有實際條件。這方面的一個例子是生成先前測量的曲軸傳感器信號并將其應用于汽車的電機管理系統。然后可以在無需運行發動機的情況下測試發動機管理系統中的各個部件。也可以通過這種方式測試依賴于串行通信信號的系統。
協議分析儀
在開發通信總線的硬件和/或軟件實現時，協議分析器是一個有用的工具。它也可以在調試設備或總線故障時使用。
多通道示波器軟件包含以下協議分析器：

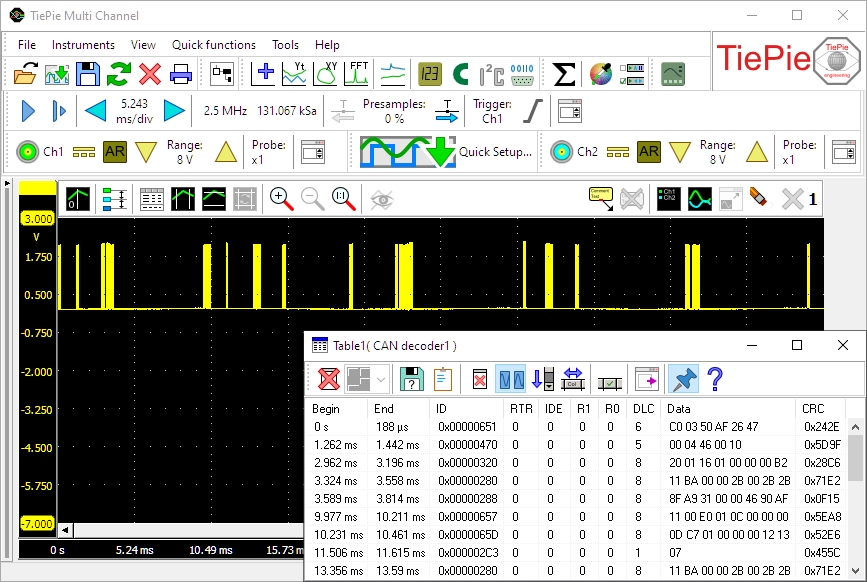

CAN總線解碼器
J1939解碼器
I 2 C解碼器
UART/串行解碼器
SPI解碼器
