新型CS548隔離通道示波器

新型CS548隔離通道示波器 （128000元）

隔離通道捕獲（2kV DC III類）、50 MHz時100 dB CMRR、頻率響應分析、元件LCR測量、數天的MSPS流式傳輸?shù)酱疟P、高分辨率頻譜、復雜數學、實時Matlab和Excel、外部采樣時鐘、以太網或USB、隔離信號發生器、混合信號捕獲...只是Cleverscope為您做的一些事情！

我們制造高精度混合信號采集單元，并花了十多年時間開發功能極其強大的軟件，使它們易于使用和直觀使用。我們的示波器和軟件簡化了工程師每天需要做的工作。

CS548是一款2kV直流隔離通道示波器，設計用于需要隔離和高CMRR的任何地方-特別是電力電子設備。使用CS1200 IsoPod，您將獲得>30kV的隔離。CS548通過CS302 64位應用程序支持頻率響應分析（使用內置隔離信號發生器）、協議解碼、數學、流媒體、Excel和Matlab連接、頻譜分析、混合信號觸發和顯示。

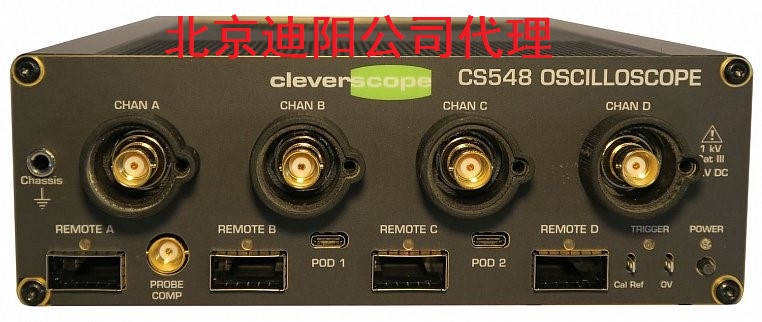

CS548前面板

CS548隔離通道示波器專為電力電子系統（包括高壓側）的測量而設計 。

它可用于測量所有高側節點、進行EMC測量、檢查啟動行為、計算功率損耗和開關能量以及檢查消息內容。

它是工具集的一部分，該工具集將執行驗證您的電力電子設計所需的所有事情，然后對其進行測試-作為原型或在生產中。這包括：

·        一個軟件應用程序和DLL驅動程序，用于控制1到4個示波器作為一個4-16通道示波器，能夠流式傳輸?shù)接脖P，進行時間和頻譜、符號數學、Matlab集成、FRA、協議解碼和信號統計。

·        四個內部隔離輸入通道，用于測量在高達2kV共模條件下共模電壓變化為100V/ns的信號。

·        四個遙控通道插座，用于CS1200遙控IsoPod。CS1200通過光纖連接，距離最遠可達30m，適用于高壓外殼（共模最高30kV）。

·        非常好的分辨率（14位），無噪聲測量為1300分之1。

·        隔離信號發生器，0-65MHz，（也是100V/ns共模），用于進行頻率響應分析(FRA)。將其用于工作電力電子模塊的穩定性分析和增益/相位、電源平面、輸入和輸出的阻抗測量，以及電感器和電容器隨頻率變化的測量。

·        兩個用于I/O擴展的pod高速接口。

·        兩個CS1301 隔離式數字輸入適配器，用于測量具有高共模電壓(1130V DC)的邏輯信號-每個4個數字輸入，總共8個數字輸入。

·        CS1302隔離式數字I/O轉接板是可選的單獨購買 ，用于為雙脈沖、半橋或全橋PWM控制或任意脈沖序列生成多達4個輸出。它包括一個輸入pod，可用于制作隔離的SPI或UART pod。應用程序的Pulse Builder部分支持CS1302。

·        其他正在開發中的Pod將在完成后通過免費固件升級提供：

o   CS1303隔離式電流測量適配器，帶有4個隔離式16位模擬通道，用于測量50mV電流分流器。

o   CS1304隔離式電壓測量適配器 帶有4個隔離式16位模擬通道，用于測量高達2kV的電壓。與CS1303配合使用構成實時功率分析儀。

o   CS1305 Log pod帶有8個高分辨率輸入，用于在信號信息記錄屏幕上記錄慢速信號。

·        這些支持產品可用于飽和晶體管電壓測量和更高功率FRA：

o   CS1133 Vsat探頭架， 用于測量mV飽和電平，同時切換至3kV以進行功率損耗測量。它被隔離用于高側或低側測量。

o   CS1070 50 MHz功率放大器，具有36Vpp 1A輸出，適用于寬帶寬更高功率FRA。

·        頻響分析儀

·        頻率響應分析儀(FRA)控制面板可讓您激勵和測量兩個端口網絡的頻率響應，例如電源、濾波器、音頻功率放大器、電源層、變壓器、伺服放大器和物理系統。您可以用它來測量元件或網絡的阻抗、相位、電容、電感、Resr和品質因數/耗散因數。我們還包括電源特定功能來測量帶電電源性能。您可以測量增益/相位（使用自動信號幅度控制）、輸入阻抗、輸出阻抗和PSRR與頻率的關系。

·        了解如何使用FRA系統。

·        CS701 隔離信號發生器特別適用于刺激帶電的 非接地參考反饋回路。它對底盤接地具有低電容(16pF)，并產生從直流到65 MHz的頻率。您可以使用CS1070功率放大器來增加多功能性。它具有50 MHz帶寬、1 A輸出、-20V至+30V輸出擺幅，可用于PSRR、輸入和輸出阻抗測量，以及高達30V的偏置電容器直流偏置。

·        如果您正在設計或驗證反饋系統，例如電源、音頻功率放大器、伺服放大器和物理定位系統，那么測量反饋回路的增益/相位響應非常有幫助。您可以使用相位裕度作為穩定性的衡量標準。50-60度的值表示對負載或信號階躍變化的最佳響應，沒有振蕩或遲緩。FRA使用CS701隔離式正弦波發生器來激勵電源或放大器輸出端的反饋環路-就在施加負載的位置。您不需要像更傳統的方法那樣使用注入變壓器，這意味著您可以在DC至65 MHz的范圍內運行，變壓器不會失真，而且成本更低。使用CS328A-FRA您可以在實時系統上繪制和可視化穩定性和瞬態響應。請注意，F(xiàn)RA功能內置于我們所有的捕獲產品中。然而，當使用隔離的CS701信號發生器時，您將獲得最佳性能。

·        300 V RMS隔離式 CS701可安全地用于市電供電系統，而CS328A -FRA輸入的+/- 24V直流偏移能力意味著您可以測量高達+/-電源中的直流響應24V。對于更高電壓的電源，使用交流耦合。

·        FRA控制面板可以輕松地在一個地方設置所有內容——您不需要知道如何使用Cleverscope系統的其余部分。使用FRA控制面板，您可以全面評估變壓器傳輸響應、初級和次級電感、漏電感和繞組間電容與頻率的關系。使用直流偏移，您可以檢查飽和度和直流靈敏度。您無需購買昂貴的網絡分析儀，因為Cleverscope FRA可以在0-65Mhz頻率范圍內為您完成這一切！
