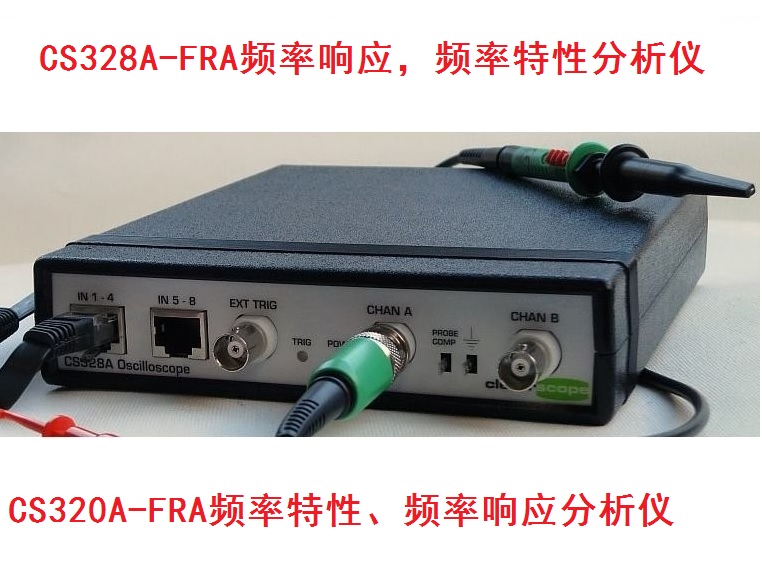

CS328A-FRA 頻率特性分析儀+usb示波器

USB 2.0 示波器，12 位，100 MSa/s，2 個模擬通道，8 個數字輸入，外部觸發，2 個模擬通道和 8 個數字通道各有 8M 樣本存儲，附帶應用軟件，2 x CS1001 和 CS1004/5探針組。前面板接地通過 USB 接地與 PC 相連。

  北京迪陽世紀公司獨家代理 CS328A-FRA

Cleverscope CS328A 型是一款 USB 連接、PC 連接示波器和頻譜分析儀，帶有基于 PC 的應用軟件。

這是我們最新的數據表，可供您下載。

CS328A采集單元

? 兩個 12 或 14 位模擬通道以 100 MSa/sec 的速率同時采樣。交流或直流耦合。

? 連接 PC 或 10/100Mbit 以太網的 USB 2.0 接口，取決于選項

? 通過選擇圖形視圖和探頭開關設置，增益自動設置為從 20 mV FSD 到 +/-200V FSD。

? 偏移自動設置為對應于選定的振幅軸視圖。例如，振幅軸為 2.40 至 2.42V 的圖表會自動選擇偏移 +2.40V 的 20mV 范圍 - 非常適合查看單電源運算放大器應用中的小信號。

? 視圖中波形的模擬觸發，分辨率為顯示高度的 1%。模擬觸發器可以選擇使用低通、高通或噪聲濾波器進行調節。

? 一個外部觸發器，閾值可在 0 至 ±18V 范圍內以 40 mV 的增量進行調節。

? 八個數字輸入以 100 MSa/sec 的速率采樣，閾值可在 0 到 10 V 之間以 10 mV 的增量進行調節。

? 基于任何輸入信號的上升沿或下降沿的雙硬件觸發系統，可選地由用戶定義的數字輸入組合限定，在滿足一個或兩個觸發條件時觸發，并且觸發之間的時間小于、等于或大于用戶定義的范圍，或觸發計數等于用戶定義的值。

? 帶有 100 Mbit/sec 雙向 LVDS/RS422 鏈路的后面板 I/O 連接器，以及三個 RS422 輸出，默認為采樣開始、觸發接收和采樣停止。

? 每個通道（兩個模擬、外部觸發和八個數字）包括 8M 樣本存儲，為每個通道提供高達 40 ms 的同步存儲，分辨率為 10 ns。

? 樣本存儲可以分配為 2 到 3000 個幀，大小從 4M 到 2000 個樣本不等。這些可用作歷史存儲，用于查看先前捕獲的信號，或捕獲多達 3000 個具有最小幀間延遲的觸發事件，同時為所有后續幀保持相對于第一個觸發的時間。

? 20 MHz 5 階抗混疊濾波器，用于改進頻譜分析性能。

? 前面板上的觸發 LED 和電源 LED。

? 輸入功率范圍從 6 ~ 12V，6W 由通用電源適配器提供。

? 用于 70 dB 無雜散動態范圍的低抖動 (1 ps rms) 采樣時鐘。

? 自校準以確保滿足 DC 性能規范。

? 外殼尺寸：153 x 195 x 35 毫米。

CS300 應用軟件

? 獨立的、可自由移動和可調整大小的窗口顯示信號、縮放的信號視圖、信號的頻譜和控制面板。

? 縮放信號視圖可選擇跟蹤信號視圖光標。

? 使用各種調節窗口進行頻譜分析，并以對數或線性格式顯示。

? 每個信號窗口包括一個時間/幅度跟蹤器和兩個用于比較目的的標記。顏色是用戶可定義的。

? 信號平均（指數、塊和峰值保持）和低通濾波。

? 信號測量，包括峰峰值、RMS、DC、脈沖寬度、周期和頻率。

? 將圖形或數據復制并粘貼到其他應用程序。

? 保存并從磁盤打開。

? 用戶定義的單位、信號名稱和縮放比例（偏移和增益）。

? 每個圖形的文本注釋。

CS328A-FRA頻響分析儀（CS328A增加CS701）

頻率響應分析儀 (FRA) 控制面板可讓您激勵和測量兩個端口網絡的頻率響應，例如電源、濾波器、音頻功率放大器、電源層、變壓器、伺服放大器和物理系統。您可以用它來測量元件或網絡的阻抗、相位、電容、電感、Resr 和品質因數/耗散因數。我們還包括電源特定功能來測量帶電電源性能。您可以測量增益/相位（使用自動信號幅度控制）、輸入阻抗、輸出阻抗和 PSRR 與頻率的關系。

參加阻抗測量方法，了解如何使用 FRA 系統。

CS701 隔離 信號發生器特別適用于刺激帶電的非接地參考反饋回路。它對底盤接地具有低電容 (16pF)，并產生從直流到 65 MHz 的頻率。您可以使用 CS1070 功率放大器來增加多功能性。它具有 50 MHz 帶寬、1 A 輸出、-20V 至 +30V 輸出擺幅，可用于 PSRR、輸入和輸出阻抗測量，以及高達 30V 的偏置電容器直流偏置。

如果您正在設計或驗證反饋系統，例如電源、音頻功率放大器、伺服放大器和物理定位系統，那么測量反饋回路的增益/相位響應非常有幫助。您可以使用相位裕度作為穩定性的衡量標準。50-60 度的值表示對負載或信號階躍變化的最佳響應，沒有振蕩或遲緩。FRA 使用CS701隔離式正弦波發生器來激勵電源或放大器輸出端的反饋環路 - 就在施加負載的位置。您不需要像更傳統的方法那樣使用注入變壓器，這意味著您可以在 DC 至 65 MHz 的范圍內運行，變壓器不會失真，而且成本更低。使用CS328A-FRA您可以在實時系統上繪制和可視化穩定性和瞬態響應。請注意，F(xiàn)RA 功能內置于我們所有的捕獲產品中。然而，當使用隔離的 CS701 信號發生器時，您將獲得最佳性能。

300 V RMS 隔離 式 CS701可安全地用于市電供電系統，而CS328A-FRA輸入的 +/- 24V 直流偏移能力意味著您可以測量高達 +/- 電源中的直流響應24V。對于更高電壓的電源，使用交流耦合。

FRA 控制面板可以輕松地在一個地方設置所有內容——您不需要知道如何使用 Cleverscope 系統的其余部分。使用 FRA 控制面板，您可以全面評估變壓器傳輸響應、初級和次級電感、漏電感和繞組間電容與頻率的關系。使用直流偏移，您可以檢查飽和度和直流靈敏度。您無需購買昂貴的網絡分析儀，因為 Cleverscope FRA 可以在 0-65Mhz 頻率范圍內為您完成這一切！
