用Labjack數據采集卡控制PC水冷系統案例

LabJack設備是功能強大、靈活的工具，旨在通過將數據快速、輕松地放在您的指尖來提高您的工作效率。自2020年以來，許多學科的專業人士已將LabJack數據采集硬件用于多處應用，例如CNC集成、PC水冷或自動化繁瑣的測試協議。現把PC水冷系統應用程序，以及指向詳細的應用程序及特定指南和示例的鏈接承現給讀者。

LabJacks數據采集卡功能非常強大，因為它們與軟件集成并充當I/O（傳感器、傳感器、繼電器、電機）和計算機之間的橋梁。

這個Goliath PC冷卻裝置運行在一個由管道、制冷、水箱和布線組成的復雜網絡上。冷水機和冷水箱泵由手動控制，其余由labjackU3-LV和DaqFactory控制。它是由一位客戶設計和建造的。

這個項目為了獲得最佳的冷卻組件組合，客戶必須清楚PC水冷系統的工作流程知，所以他使用了labjack U3-LV采集卡和DaqFactory組態軟件。所有數據都幫助他改進了冷卻系統，進而改進了他的計算機。

幾乎所有東西都是水冷的：主CPU、兩個視頻卡、北橋、南橋，甚至一些Mosfets。

1. Corsair Obsidian 800D全塔式機箱
2. 華碩Rampage II Extreme主板
3. 英特爾酷睿i7 920 CPU（標準速度）
4. 12 G愛國者毒蛇DDR3 1600內存
5. CrossFire中的雙PowerColor AMD HD6950 1G視頻卡（標準速度）
6. 海盜船HX1000W電源
7. Raid 0中的2 x WD 150G 10,000 RPM Velociraptors用于操作系統驅動器
8. 3Ware 9650SE Raid控制器
9. 創意PCI-E X-Fi Titanium Fatal1ty Pro Audio
10. M-Audio BX5a豪華揚聲器，配備Paradigm 8"低音炮
11. 24"三星SyncMaster 245T
12. Loop - Koolance CPU-370水冷頭
13. Loop - 2 x EK 6950全覆蓋顯卡水冷頭
14. Loop - 2 x EK mosfets塊和Koolance N/S塊
15. Pro Source 1500 VA純正弦波UPS

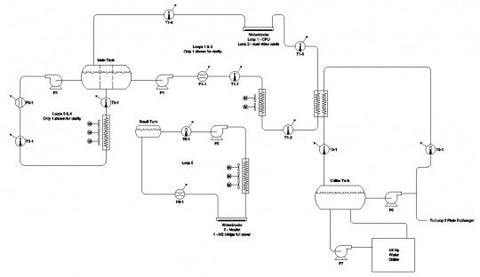

您將在下面找到冷卻回路的示意圖。大多數PC水冷是通過單回路和位于處理器上的簡單銅熱交換器實現的。此水冷示意圖展示了5個主動冷卻回路、多個泵和散熱器，甚至還有一個冷卻器。

電子控制部分是U3-LV和一些在Eagle中設計并使用碳粉轉印法和Pulsar轉印紙蝕刻的電路板的組合。

右側的3個中心板是用于模擬輸入的溫度傳感器調節器和濾波器板。左上角是一個繼電器板，用于打開/關閉風扇的電源。旁邊是PWM模擬風扇控制器。底部的單獨板清理和去抖動流量脈沖信號，中間左側是一個多路復用板，它將流量轉速信號饋送到1個計數器。3條數字I/O線切換多路復用板以解決要測量的流量脈沖。

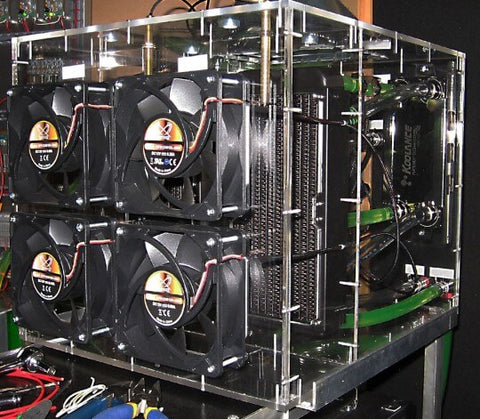

EK XT 240散熱器和Koolance HXP-193板式換熱器。所有溫度傳感器和流量計均來自Koolance。管接頭種類繁多，BitsPower、Koolance等，具體取決于當地供應商的庫存情況。

DAQ Factory中的一些自定義控制屏幕。下面的屏幕截圖顯示了冷卻器回路上的一些傳感器。

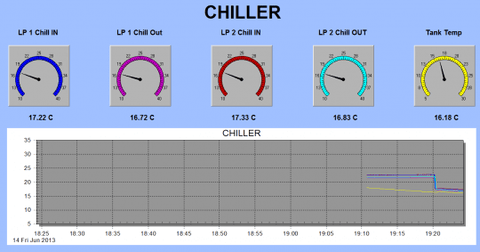

冷卻器屏幕顯示水箱溫度和為板式換熱器供料的進/出溫度。該圖顯示冷卻器正在運行，溫度下降表示板式換熱器泵被激活的時間點。

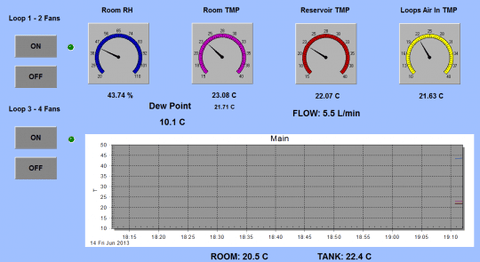

主屏幕顯示室溫、濕度和露點，以便在發生冷凝時一目了然。ReservoirTemp是Mosfet回路的回路5的溫度。Loop air in temp是被推入電腦支架頂部亞克力盒的空氣溫度。然后是手動散熱器開/關風扇控制按鈕。

亞克力三重輻射外殼、主水箱和輔助回路外殼是在SolidWorks中完成的。在將圖紙發送給當地供應商之前，每個面板都經過建模和組裝，然后由CNC將它們路由出去。

支架上的綠色水箱有兩個Swiftech MCP350泵（回路3和4）推動流體通過水箱下方的2個Swiftech MCR320 QP散熱器單元。它基本上是環境罐。MCP350的推動速度約為7 - 8 L/min。從主丙烯酸罐有兩個2 MCP655泵（回路1和2），每個泵將流體推過EK XT 240散熱器（位于頂部丙烯酸箱），然后通過KoolanceHXP-193板式熱交換器。

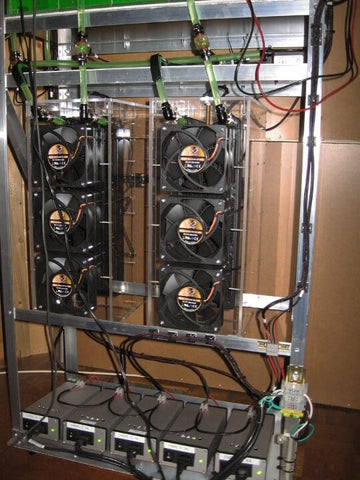

2個MCR320 QP散熱器單元。2個支架由鋁角和鋁板制成，在SolidWorks中建模。底部的電源與中間的定制散熱器外殼。

右邊地板上的藍色隔熱水箱是一個標準的25加侖魚缸，水箱內部是兩個標準水族箱泵。一個將流體泵送到右下角很難看到的冷卻器，另一個將流體泵送到板式熱交換器。一些管道覆蓋有絕緣層以幫助防止冷凝。另請注意（左上角）HVAC系統通過管道連接到散熱器和板式換熱器箱中，以預冷空氣。

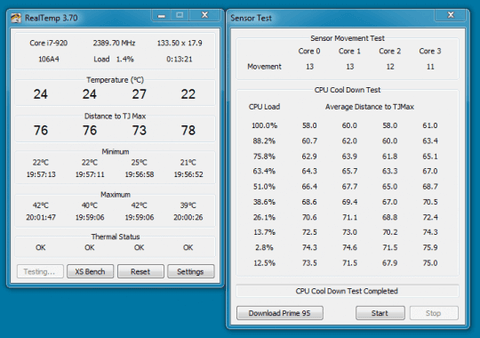

在大多數地方，水本身的溫度都低于環境溫度，CPU在23-24C左右閑置。在大量負載下（運行prime95），CPU最高可達41C。在大多數情況下，GPU卡是限制組件，因為它們的運行溫度比CPU高一點。

以上就是PC水冷系統的控制流程。
