Labjack LJTick-VRef 電壓參考配件
LJTick -VRef-25 (LJTVR-25) 和LJTick-VRef-41(LJTVR-41) 是提供螺絲端子訪問穩定的 2.5V 和 4.096V 參考電壓的附件。當嘗試與溫度、壓力、流量、運動、振動、力等多種不同的傳感器通信時，參考電壓很有用。我們大多數設備上的 VS 線不適合直接控制需要無噪聲電壓源的傳感器。如果沒有穩定的參考電壓，許多應用需要使用數字 I/O 線、模擬輸出通道之一，或使用輔助電源。LJTVR-25 和 LJTVR-41 都有一個板載 LJT1461A 穩壓器，可為需要激勵信號的傳感器提供 50mA 電流。LJTick-VRef-25 輸出 2.5V，LJTick-VRef-41 輸出 4.096V。
常見應用
- 每當需要穩定的 2.5V 或 4.1V 信號時。

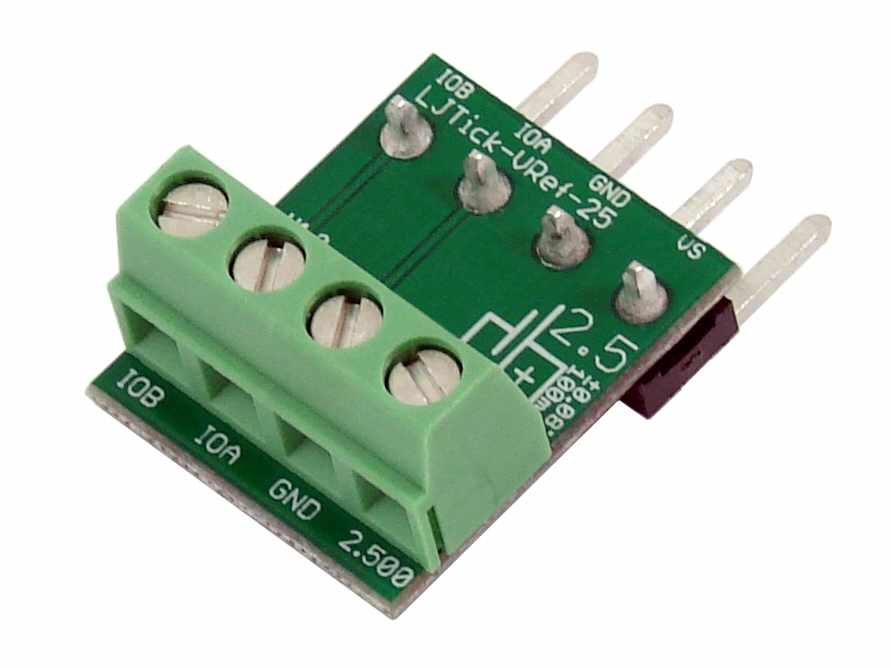

LJTick-VRef-25 圖片
2.500：該螺絲端子輸出2.5V參考電壓。
GND：與 LabJack 接地相同。
IOA/IOB：這些線直接從它們所連接的螺絲端子穿過。在圖 2 中，它們是 FIO0 和 FIO1。

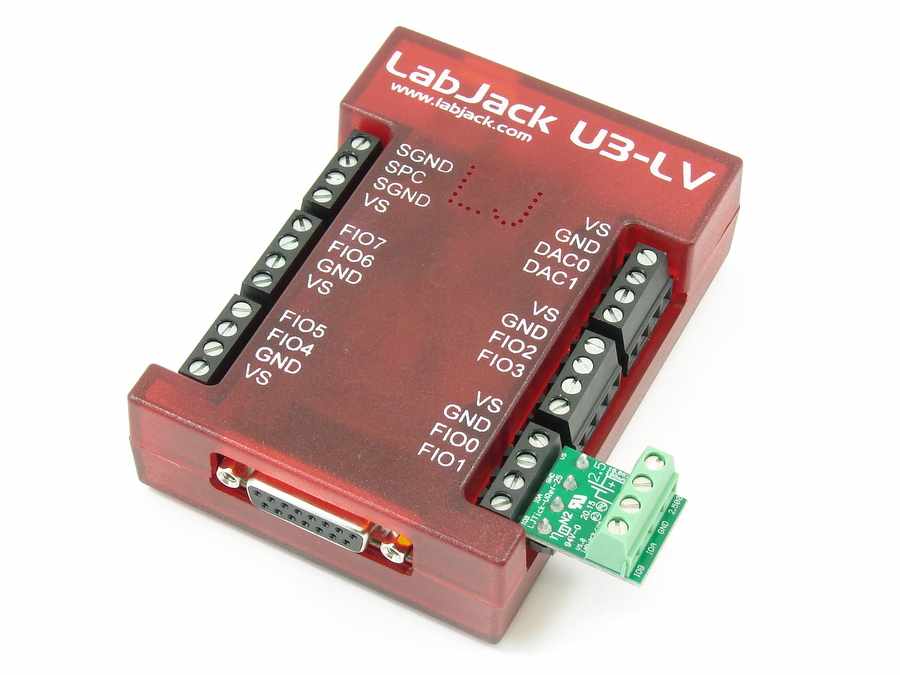

4.096：該螺絲端子輸出4.096V參考電壓。
GND：與 LabJack 接地相同。
IOA/IOB：這些線直接從它們所連接的螺絲端子穿過。在圖 4 中，它們是 FIO0 和 FIO1。

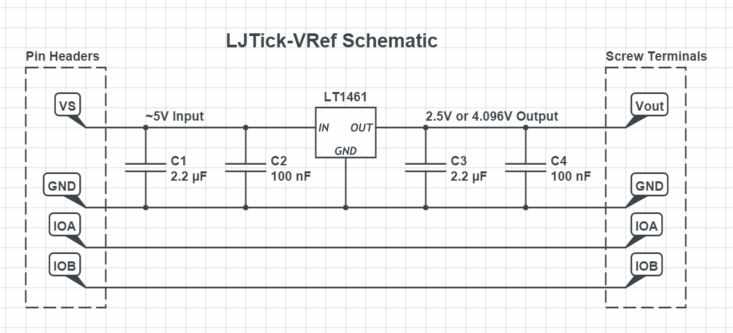

LJTick-VRef 原理圖
圖 5：LJTick-VRef 原理圖 規格：
| 圍 | 條件 | 最小值 | 典型的 | 最大限度 | 單位 |
| 電源電壓 | Vout+0.4 | 20 | V | ||
| 電源電流 | 空載 | 0.4 | 嘛 | ||
| 輸出電壓，VRef-25 | 2.498 | 2.5 | 2.502 | V | |
| 輸出電壓，VRef-41 | 4.093 | 4.096 | 4.099 | V | |
| 輸出電壓精度 | -0.08 | 0.08 | %滿量程 | ||
| 輸出電壓溫度系數 | 5個 | 12 | ppm/°C | ||
| 輸出電壓噪聲 | 0.1Hz ≤ f ≤ 10Hz | 8個 | ppmP-P | ||
| 10Hz ≤ f ≤ 1kHz | 9.6 | 均方根值 | |||
| 最大負載 (1) | VS≥4.75V | 50 | 嘛 | ||
| 最大負載，Vref-25 (1) | VS≥2.9V | 10 | 嘛 | ||
| 最大負載，Vref-41 (1) | VS≥4.5V | 10 | 嘛 | ||
| 短路電流 | 100 | 嘛 |
有關更多規格，請參閱凌力爾特LT1416數據表。LJTick-VRef-25 和 LJTick-VRef-41 都使用“C”變體。VRef-25 使用 2.5V 變體，而 VRef-41 使用 4.096V 變體。
