高速數據采集卡- 國外主流廠商產品的深度分析

北京迪陽世紀科技有限責任公司作為以下公司的產品代理商，為客戶提供一條龍服務。

荷蘭泰普系列USB3.0/2.0高速數據采集卡  高速數字化儀

8~16位可變分辨率, 4通道同步/5~1000MS/s高速USB3.0數據采集卡

HS6系列 是USB3.0接口的高速采集卡，4通道同步采集，AD支持8~16位(可變分辨率)/1024MS/s，8

位/1024MS/s，12b位/500MS/s；14位/200MS/s ,16位6.25MS/s

-3db模擬輸入帶寬250MHz（出廠默認）；直流輸入/交流輸入耦合方式（出廠設定）；板載緩存容量支持256M

樣點；采集數據能海量存儲硬盤FIFO 高達200MS/s板卡采用USB3.0高速接口兼容USB2.0 ，支持250MBytes/S

實時帶寬，通過高速FiFO可實現高速寫盤。HS6高速采集卡可廣泛應用于軟件無線電，雷達信號采集，超聲波

信號采集等場合。

用工匠精神打磨的一款偉大產品, 幾乎能解決所有高速采集問題.及連續存盤.

 HS6系列高速采集卡除了有高速采集功能還具有下列功能。

高精度示波器測量，頻譜分析功能，數字多用表功能，有安全保互的測量功能，CDS技術使HS系列示波器波形輸出有超高的穩定性和精度，CMI接口能實現多臺示波器連在一起同步測量。數字信號采集功能，具有觸發示波器的功能，連續流盤測量功能，能進行差分測量，有可靠的連接測試功能，進行電阻測量和方法，測量直流電壓找出測量直流電壓中出現的問題，測量和分析RS232信號，測量和分析I2C信號，用溫度適配器可測量溫度，外接電流鉗可進行電流測量，確定李沙育XY圖的面積，加速度的測量，J1939通訊協議的測量。

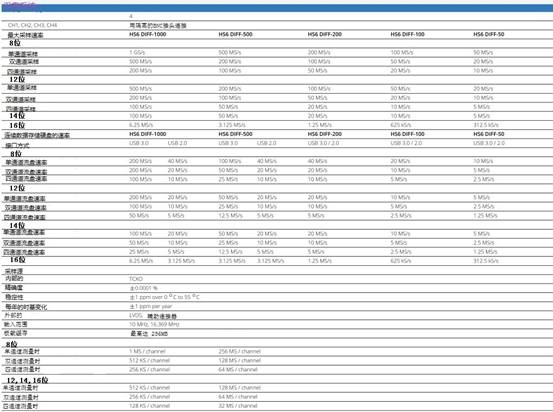

具體參數：

Gage公司，是美國動態信號系統公司旗下的子公司，成立于1987，是一個基于個人計算機平臺，以客戶為導向的全球行銷的儀器廠商。Gage公司專注于嵌入式數據采集和自動化測試領域的細分市場，設計和開發測量硬件和軟件。產品包括PCIe，PCI和USB總線接口設備，模塊化儀器，一體化測量系統，高速數據流盤系統, 基于PC的示波器軟件和支持二次開發的開發工具包（SDK），Labview驅動、Matlab 驅動, FPGA 定制,數據流盤系統。

產品在全世界不同行業使用，在通信，計算機，半導體，航空航天，研究實驗室和教育。主要應用領域是制造測試，先進的研究，超聲波，高壓放電,激光和嵌入式數據采集。,美國動態信號系統公司位于美國伊利諾斯洛克波特，于2000年被Tektronix公司收購，美國動態信號系統公司有著近50年的輝煌和一流的技術。能更好地搭建系統和模塊，為適應不同客戶的設計要求，他們有PCIe，PCI總線，USB，CPCI、PXI，VXI，總線測試板卡，甚至CAMAC平臺。

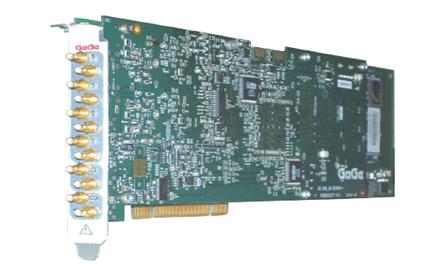

Gage CompuScope系列數字化儀和compugen系列任意波形發生器的產品是Gage公司二大系列測控產品，代表當今世界最頂尖的技術，其特點就是：高速率，高數據吞吐量，高分辨率，低噪音，高存儲板載內存。這一點是其它公司所不具備的。其性價比相對比較有優勢。

系列產品:  采樣速率從1MHz~~4GHz/s ,分辨率：8位~~16位，板載內存128M~~32GB，

通道數：1~~16通道，并能及聯到128通道。支持二次開發.

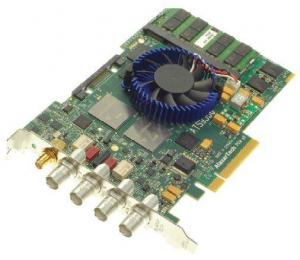

加拿大alzarTech公司是從gage公司分離出來的公司，   Muneeb Khalid是Gage Applied SciencesInc.公司的最初創始人之一，與Gage高層產生矛盾獨立出來成立Alzartech公司, 其產品與Gage公司產品類似，總部位于加拿大魁北克省蒙特利爾郊區，AlazarTech為那些從事于OEM產品構建、測試系統制造以及研發的客戶提供高性能、低成本、基于個人計算機的儀表儀器和軟件。

AlazarTech公司的PCI和PCIe數據采集卡，與其它制造商產品相比，速度并不是唯一的優勢。致力于為PCI和PCIe數據采集卡提供可用性功能，使這些產品能夠非常容易地用于OEM實際應用中，如超聲波檢測、醫學成像和雷達信號分析等。AlazarTech產品與業內其它產品的關鍵區別在于AlazarTech的雙端口存儲器技術，該技術允許OEM客戶建立能夠?qū)崟r(shí)捕獲、分析和存儲數據的系統。

客戶不僅可以將AlazarTech產品用于研發，還可以將其有效地應用于現場。

競爭性產品使用單端口存儲器，這迫使用戶為了讀取數據而停止采集，因而這些單端口產品的可用性僅限于研發和算法開發。有支持二次開發的開發工具包（SDK），Labview驅動、Matlab 驅動, FPGA 定制,數據流盤軟件。不足的是其軟件產品是收費的.

安捷倫公司高速采集卡。

如安捷倫公司于2010年收購了瑞士Acqiris公司并把其DP系列高速采集卡，重新命明為Uxxx系列高速采集卡，其產特點具有歐洲產品的高質量，精美的做工，但板載內存稍顯不足，最大板載內存512MB，如果您計劃設計高速數據轉換器并將其作為OEM元器件嵌入到自己的產品中，安捷倫可為您提供最新的ADC技術和知識，以支持您進行項目開發。

Agilent OEM元器件高速數字轉換器提供以下技術指標和功能：

·                    在單通道或多通道上提供100 MS/s至8 GS/s的采樣率

·                    8、10、12或14位垂直分辨率

·                    高達3GHz的帶寬

·                    靈活的采集存儲器

·                    快速的數據吞吐量

·                    使用FPGA進行板上實時信號處理

·                    包括模擬數字（ADC）和數字模擬轉換器（DAC）功能

·                    根據需要提供固化軟件開發套件

采集邏輯公司，現在叫OKOS公司PCIe高速數據采集卡

OKOS公司高速采集卡的最大特點帶有多達四路編碼器 （多路復用），特別適用于超聲顯微鏡掃描系統

其典型產品有：

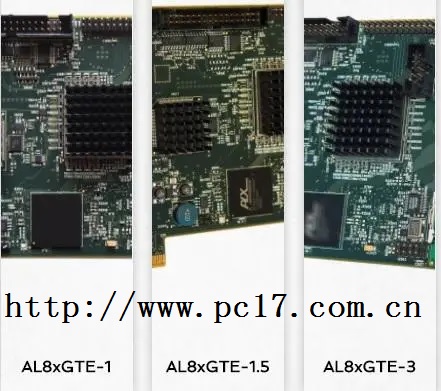

AL8xGT-1   8位 1或2通道 最高1GS/s數據采集卡512KB標準內存最大4GB內存

AL8xgte-3  8Bit 1或2通道 最高3GS/s采樣 板載內存4GMB，任選256MB存儲器

AL8500 8Bit 1個通道 最高500MS/s采樣 板載內存64MB，任選256MB存儲器

AL8200 8Bit 1個通道 最高200MS/s采樣 板載內存64MB，任選256MB存儲器

美國超級VIEW公司成立于1987，生產高性能的OEM和膠輥8，12的范圍很廣，14和16位PCI或PCIe數據采集板，PCI或PCIe總線的現場插入擴展板和分析工具。這些產品的應用在國防，通訊，醫療科學，品種繁多，教育和OEM的制造和測試。

ULTRAVIEW超高速PCI-E數據采集卡，具有超深度

板載內存（8GB），和可配置的Xilinx Virtex FPGA

1.AD12系列12 Bit,500MS/s PCI Express超高速采集卡

AD12系列具有兩個500MS/s 12Bit ADCs,板載4GB或8GB DDR2 DRAM，能夠直接以每秒1.4GB/s傳輸數據到計算機內存，采樣速率由板上的振蕩器或外部時鐘輸入控制，頻率范圍從10MHz ~500MHz,雙通道同步進行采樣,邏輯控制由Xilinx XC5VLX控制

特性：

●A/D轉換12 Bit

● 信噪比63dB

● 模擬輸入范圍-350mV~ + 350mV (不要超過800mV )

● 模擬輸入阻抗50ohms// 2pF

● 模擬輸入帶寬3MHz ~2.3GH (3dB BW )

● 采樣速率20MHz ~500MHz

● 任選的外觸發輸入信號AC藕合

軟件包括示波軟件，圖形顯示，存儲回放。二次開發（VC，VB）

相關產品型號：

 美國NI公司高速采集卡

NI提供數百種DAQ設備，適用于任何傳感器和任何總線。模塊化硬件和可編程軟件解決方案具有極高的靈活性和可擴展性，能夠滿足用戶應用的當前需求和未來需求。無論是何種應用，NI都可提供最適合的工具幫助用戶順利完成工作。

NI LabVIEW或其他編程語言進行編程，滿足您應用的特殊需求，無需受限于制造商定義的軟件所提供的功能。

借助LabVIEW系統設計軟件提供的直觀圖形化方法，更快速設計測量系統。LabVIEW將NI DAQ硬件與各種信號處理和數據可視化庫進行本地集成。

NI公司的產品質量過硬，產品系列型號比較全，但高速采集卡的品種比較少，價格非常之高，比其它公司的高速采集卡要高出三分之一。NI采集卡的優勢是借助于本公司的Labview圖形化編程語言，有大量的應用例程，有助于客戶實現特殊功能的應用。

德國光譜儀器公司高速采集卡

德國光譜儀器公司成立于1989年，位于德國Gro?hansdorf市，德國光譜儀器公司致立于在制造的高速和高分辨率采集卡，有PCI，PC儀器PCI-X，PCI，PXI和CompactPCI總線（CPCI）。有多年的設計開發經驗。

光譜儀器公司專注于的高速A/D，D/A和數字I / O范圍內的采樣率100 kS / s之間，1 MS / s，10 MS / s，50 MS / s，100 MS / s，200 MS / s，500 MS / s和1 GS / s的。快速放大器和高質量的轉換器允許采集和高頻信號的重放。由于有大容量的板載內存，能夠長時間的紀錄高精度的快速采樣信號。

其典型特點是：采樣在100MHz以下的產品比較全，型號比較多，秉承了德國的高品質，精細化的工藝，就是同一檔次的產品價格相對其它公司產品比較貴。

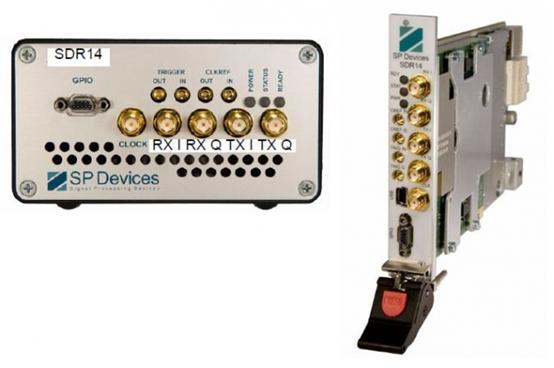

瑞士sp devices高速采集卡：

SP設備公司是為通信行業提供高性能采集卡的專業制造商，公司為通信領域的高性能模數轉換，無線基站，雷達，信號情報和測試與測量提供服務。

SP數字設備公司系列采集卡，使用USB 2總線接口，或PCI Express和PXI Express高速數據傳輸接口。驅動程序可用于Windows 7，XP或Vista與C / C + +的API支持，MATLAB和LabVIEW。

ADQ V6系列數字化儀

ADQ V6系列采集卡是SP設備公司推出的一系列高性能數字化儀。基于ADQDSP數字信號處理板與多個模擬前端板組合，ADQV6系列采集卡涵蓋了許高性能領域的應用。

該ADQ DSP板配備了一個Xilinx Virtex 6 FPGA（lx240t，sx315t）和1千兆字節的內存。通過通信PXIe \ / cpcie X8的先進測量系統。它還可以提供靈活的單獨操作在該領域有筆記本電腦的USB接口。為了使市場上的數字轉換器的最高性能的DSP板，ADQ配備17位1GB \／s的數據總線

其典型產品如下：

北京迪陽世紀科技有限責任公司作為以上公司的產品代理商，為客戶提供一條龍服務。www.dhqcn.com
