基于Labview波形發生器設計

一種常見的用直接數字合成方法設計的波形發生器卡。該參考設計演示如何您可以輕松地添加到您的數字波形發生器中的應用和輸出波形的或更好的相對頻率控制以及精確的相位控制多個波形。

參考設計中提出的例子說明了本文你可以添加一個頻率（直接數字合成波形發生器）你的Lab VIEW設計應用。通過指定自己的參考波形在一個查找表，你可以產生任意波形重復使用的框架。

核心部件的頻率，波形發生器是累加器。累加器運行一個計數器，存儲當前階段的價值所產生的波形。率，累加器和累加器增量更新的價值確定的頻率產生的波形。例如，如果累加器是每秒更新360次和累加器增量是一個程度，然后產生的頻率是1赫茲（360度/秒）。當累加器相值達到最大（360度）這卷開始在0度。為代表的相位值，更準確的累加器一般使用32-，48 -，或64位的計數器。一個32位累加器的相位值有一個范圍從0到4294967295這是一個完整周期參考波形或0至360度。

當前累加器（階段）的值是用來執行一個查找操作是在一個查找表的參考波形來確定下一步的輸出值。查找表包含一個周期的波形生成，通常包含1024到8192個樣本點的波形。

由于累加器值通常有很多的分辨率比參考波形，由數量有限的樣本，查找操作，也可以進行插值兩國之間的樣品的參考波形。這樣做是基于額外的決議在累加器值并返回一個更準確的更新值提供了更好的頻率控制和減少諧波畸變的產生信號。

更詳細的描述中可以發現在了解直接數字合成（合成）

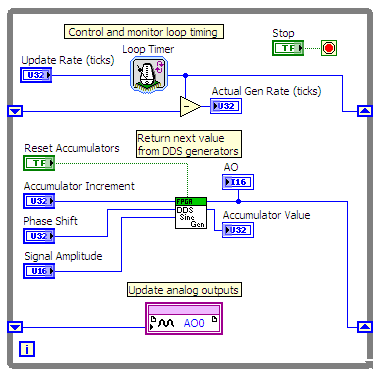

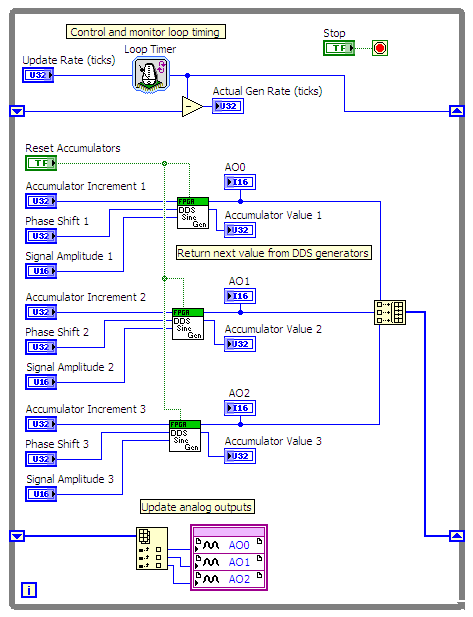

數字頻率發生器是放在一個循環中的子用于生成波形信號。每一個電話的頻率發生器遞增累加器和返回下一個值的信號波形。輸出的頻率發生器是通過一個模擬輸出節點或可進一步加工的應用。本文提供的例子的輸出的頻率發生器是通過一個移位寄存器更新前的模擬輸出。這流水線技術使操作的頻率發生器和模擬輸出發生在平行，使更高更新率的物理輸出。在一系列板這個例子將運行的最大1兆赫的更新率的模擬輸出。
