簡化半導體測試 , PXI模塊立大功

科技迅速演變，半導體工程師必須以更少的設備執行更多作業。預估至2012年前，半導體設備將不會回到2007年的銷售高峰。為了保持獲益能力，工程師必須重新檢驗測試系統，找出可降低成本并提升效益的創新方式。

多家公司均試圖采用商用現貨(COTS)硬件，以期同時降低特性測試實驗室與產線的成本。在多款COTS硬件選項中，由于PXI具備半導體測試所適用的多款模塊，因此已成為提升系統彈性且降低成本的常見選擇。如亞德諾(ADI)與奧地利微電子(austriamicrosystems)均使用PXI模塊化儀控建構軟件定義的測試系統，以降低成本并簡化量測作業。

PXI儀控功能有效縮減成本

與標準的自動化測試設備(ATE)解決方案相較，PXI可讓硬件與軟件均達到更高的客制化程度。由超過六十家制造商所提供一千五百款以上的PXI模塊，讓使用者可針對特殊的應用需求選擇所需模塊，以建立測試系統。從七位半直流(DC)到6.6GHz射頻(RF)的量測范圍，并搭配訊號切換與數字連結功能，工程師可確實整合并同步化系統中的儀控作業。接著透過虛擬儀控軟件如LabVIEW與高階測試執行軟件如TestStand，可進一步客制化量測作業。雖然此架構在系統設計初期須要耗費較多精力，但由于可讓工程師完整控制所使用的測試與建置組件，因此極適合高度成本考慮的作業。并讓ATE硬件從通用(極少機會能發揮完整效能)達到更特定應用的功能，可大幅降低成本與縮小體積。

為了讓半導體測試作業能有更多適合的模塊化儀器，美國國家儀器(NI)最近發表PXI Semiconductor Suite(圖1)，內含十款新產品，可針對軟件定義的芯片測試系統，擴充PXI與LabVIEW的功能。此產品可達到最高200MHz數字儀控、最低10pA的DC參數量測、更快的RF調整時間，與一組高速數字訊號植入切換器。新款儀器可擴充PXI與LabVIEW的現有功能，建構彈性的混合式訊號測試平臺，為多款半導體裝置提供檢驗、生產與特性描述的環境。

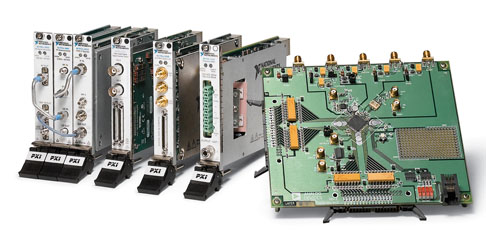

圖1 NI PXI Semiconductor Suite具備一組ADI體驗機板。

數字頻率率/DC量測精確度再升級

由于半導體測試必須傳輸極大量的數據，因此數字頻率率的需求亦不斷提升。此亦代表數據的傳輸與處理作業更為困難，且儀器本身必須具備足夠彈性，以傳輸、接收數據。

以亞德諾所提供的新組件AD9251為例，此款儀器為14位的雙模擬數字轉換器(Dual ADC)，可達20～80MSPS的作業。為了對此款產品進行特性描述(Characteriztion)，則數字儀器必須能夠處理所有二十八個數據信道的頻率，再將數據傳輸至主機計算機以進行詳細分析。NI Semiconductor Suite中的新款PXIe-6548高速數字輸入/輸出(I/O)模塊，即以三十二個數字信道達到最高200MHz數據傳輸率，可滿足上列需求。特性描述測試接著必須掃描頻率率，以測試不同作業頻率下的ADC，而PXIe-6548所內建的直接數字合成(DDS)頻率，則能達到可程序化的Sub-Hz頻率分辨率，以進行類似測試。

還有更多常見的特性描述作業，包含DC參數量測(如數字接腳的各接腳泄漏與臨界值)，而有時將需要奈安培或以下的量測分辨率。這時NI Semiconductor Suite的另一組組件--NI PXI-4132 SMU則具備10pA分辨率，且于較低敏感度時可達1kHz。當搭配PXI-2515高速數字訊號植入切換器時，則可迅速切換一個或以上的SMU通道，不需衰減訊號亦可量測高頻寬的數字信道。最后還有一組ADC需要輸入功率與模擬激發，則分別可由DC電源與任意波形產生器提供之。圖2則是安裝上述所有儀器的常見系統。

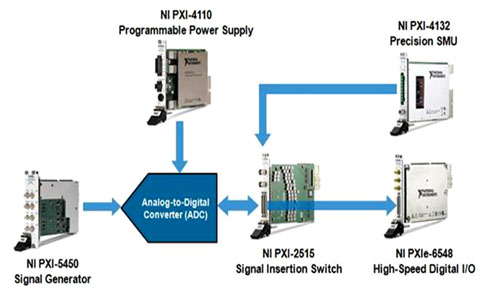

圖2模擬數字轉換器測試的常見設定

當奧地利微電子的工程師使用近似設定時，所遇到的難題即為該公司ADC的特性描述作業，還有參數回傳作業，如積分非線性(INL)、差動非線性(DNL)與訊噪失真比(SINAD)。而透過PXI，工程師可大幅提升ADC特性描述測試的質量，并節省大量測試開發時間以降低成本。該公司的測試系統，即使用PXI現成硬件與LabVIEW軟件所建構；而此完整設計的量測系統，可提升半導體特性描述作業的質量。使用PXI模塊化儀控功能的整合式軟件定義測試系統，可針對ADC特性描述作業進行頻率的同步化，進而緊密整合相關的訊號產生與擷取作業。

多樣化裝置復雜性將持續提高

除了要提升產能之外，半導體芯片設計的復雜程度亦不斷提高，因此多款組件如電源管理、ADC/DAC與RF收發器，必須能夠整合為系統單芯片(SoC)或系統封裝(SiP)。此外，如微機電系統(MEMS)亦增加量測作業的多樣性，必須進一步控制聲壓、方向與加速度。這些難度漸增的芯片設計，不僅需要更高階的測試系統以檢驗各組的子系統，并要能控制馬達與物理激發，以因應高動態范圍的RF擷取/產生作業與示波器。

LabVIEW架構的PXI系統具備多款模塊，可橫跨汽車、航天與消費性電子的多種領域，因此對這些類型的復雜裝置具有相對優勢。音訊擷取、馬達控制與RF量測的多款PXI儀器已行之有年。而現在透過新的NI Semiconductor Suite，將進一步提升RF的效能，以于多種量測作業中達到更快的速度。而此平臺可滿足目前半導體芯片的特殊需求。

最近18個月內，亞德諾工程師團隊針對該公司的新款數字iMEMS產品，開發出PXI架構的生產測試系統。此研發團隊使用了NI的LabVIEW軟件與PXI儀器作為測試平臺，以最低成本滿足產品測試的需求。

與傳統的ATE測試系統相較，低成本的測試設備為絕對優勢之一，更可依量測的需求而客制化所需的測試系統功能；讓iMEMS裝置銷量攀高且為擴充測試系統所必備。亞德諾團隊亦注意到，縮小測試系統的體積亦可節省成本，與大型的ATE測試系統相較，PXI系統更為精巧，因此廠房?jī)?nèi)能有更多空間擴充設備。PXI能提供絕佳的儀控功能，大型ATE測試器往往有太多不常使用的儀器與信道，不僅需要更高的設備成本，體積亦無法與PXI機架相比。

重新評估系統架構以降低成本

由于新的芯片設計欲整合最新的MEMS組件、RF傳輸功能，并提升系統效能，而測試系統又往往無法兼顧速度、成本與彈性。在利用PXI的最新工具之后，工程師將可持續簡化測試系統，并同時兼顧成本與效能考慮。

先不論測試必須最佳化的市場趨勢，歐洲最近的芯片銷售成長已逐步提高。而去除宏觀經濟邁步向前的因素，則可發現成本最佳化已成為最主要的考慮因素，此肇因于工程師的成本控制，往往可直接影響公司的獲利效能。
