真實傳達信號　DAC起到數字/模擬轉換的作用

真實世界并非全然是數字環境，電子信號亦非由邏輯高低值或零與一組成，這些信號都是在某個電壓或電流范圍內的模擬信號，而數字模擬轉換器(DAC)的用途就是將數字?jǐn)?shù)據轉換為模擬信號。數字?jǐn)?shù)據可能來自于微處理器、高效能特定應用集成電路(ASIC)或現場可編程門陣列(FPGA)，但是須要轉換成模擬信號，才能對真實世界產生影響。無論系統使用的是音訊放大器、發光二極管(LED)指示器還是馬達驅動器，最終信號的本質都會是模擬信號。數字模擬轉換器正是將數字信號傳輸至模擬世界的橋梁，最終目的就是希望能準確而真實地傳達信號。數字模擬轉換器是許多電子系統中的重要零件，所以了解其相關基礎知識大有幫助。本文將介紹數字模擬轉換器基本操作、關鍵定義及常見的拓?fù)洹?/p>

DAC重新建構采樣數據

自Nyquist-shannon采樣定理出現以來，工程師們就在開發及使用數字模擬轉換器，但僅在過去的25年中，單芯片數字模擬轉換器才受到廣泛應用。根據Nyquest-shannon采樣定理，只要符合頻寬與Nyquest標準，任何采樣數據都可完美地重新建構。因此透過適當設計，數字模擬轉換器就能在應用中準確地重新建構采樣數據。

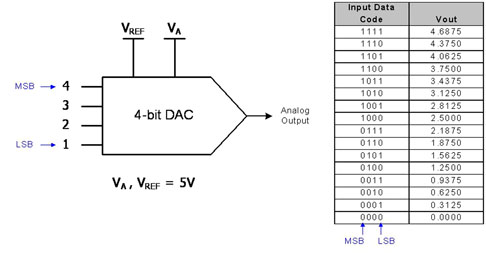

圖1所示為4位并聯輸入數字模擬轉換器的示意圖。4位數字模擬轉換器有24，也就是十六種可能的輸入數據代碼，如表中的第一欄所示。對于輸入數據代碼，數字模擬轉換器可使用普通二進制或二補碼系統，其中普通二進制最為常見。數字模擬轉換器具模擬參考(VREF)及電源供應器(VA)與模擬輸出。在許多情況下，模擬參考及電源電壓可以相同，因此數字模擬轉換器的一個接腳可用于兩種功能，同時參考可視數字模擬轉換器設計所需決定是電壓或電流。數字模擬轉換器用參考乘以輸入數據代碼來產生模擬輸出，因此數字模擬轉換器是模擬數字轉換器(ADC)的反函數。模擬數字轉換器是一種除法，將模擬輸入轉換為數字位。數字模擬轉換器可視設計所需決定電壓或電流輸出。電流輸出數字模擬轉換器特別適合高頻應用，在這些應用中可能需要更高的準確度，這可透過內建電流至電壓轉換來實行。此外，某些類型的數字模擬轉換器使用雙極(正極及負極)，而不是單極結構，這種結構可用于建立二象限與四象限乘法數字模擬轉換器。本文將重點介紹單極電壓輸出數字模擬轉換器，讀者可由此輕松掌握其它數字模擬轉換器結構的理論。

圖1數字至模擬轉換器操作

圖1最低有效位(LSB)是數據代碼最右側的位，表示數字代碼中的最小值；最高有效位(MSB)是數據代碼最左側的位，也表示一半的量測值。如表中所示，LSB(0001b)表示0.3125伏特(V)，LSB值由以下方程序決定(方程式1)：

(方程式1)

在大多數數字模擬轉換器中，增益(G)為1，這樣可將方程式簡化為VREF/2N。在理想的數字模擬轉換器設計中，每增加一個位，就會使輸出電壓增加一個LSB。在本范例中，一個LSB的值是0.3125伏特，這是數字模擬轉換器可解析的最小增量。將LSB值與數據輸入代碼(DIN)相乘，即可將基本傳輸函數以以下的方程式2表示：

(方程式2)

當DIN為1111時，數字模擬轉換器的輸出如方程式3所示。由此可知本范例中的最大輸出值為低于電壓參考(5伏特)一個LSB(0.3125伏特)的值。

(方程式3)

在以上的范例中，輸出電壓只能上升到低于滿標(Full-scale)電壓一個LSB的值。這在許多數字模擬轉換器中很常見，但某些數字模擬轉換器經過特殊設計，允許最大輸出電壓達到滿標電壓。

數字模擬轉換器正確傳達模擬信號的關鍵因素為數字模擬轉換器的分辨率，或其可產生的信號「準確度」。從方程式1中可看出，LSB值與位數(N)成反比，與VREF成正比，所以位數增加將會使LSB值減小，結果會導致數字模擬轉換器分辨率提高且信號準確度更佳。圖2所示為「真實世界」正弦波形及4位與6位數字模擬轉換器的實例。數字模擬轉換器輸出應透過數學方式以離散點方式表示，但由于存在延遲時間，操作中的數字模擬轉換器輸出方式將類似于眾所周知的「梯度」信號(如同示波器上所示)。要注意的是降低參考電壓同樣也可提高分辨率，但這將導致較低的滿標輸出范圍，因?yàn)榭色@得的最大輸出值會受到VREF-1 LSB的限制。

圖2正弦曲線和DAC分辨率

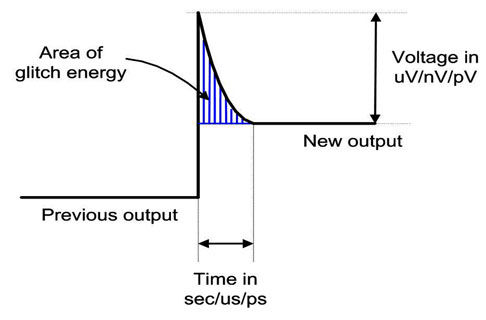

數字模擬轉換器基本操作很容易理解，但半導體制造商之間使用的術語可能有些混亂甚至相互矛盾。因此對設計師來說，了解應用中大多數數字模擬轉換器數據表上所示的關鍵參數含義(表1)至關重要。

DAC拓?fù)渥兓?nbsp;

字符串DAC是最常用的數字模擬轉換器之一，并且有許多可用的變化。其中包括基本開爾文(Kelvia)除法器、二進制加權式DAC、以數位電位計為主的DAC、分段式字符串DAC及其它類型。開爾文除法器也稱為字符串除法器，是最簡單、也很常見的數字模擬轉換器拓?fù)洹?nbsp;

在圖3的拓?fù)渲校瑢?duì)每個節點上具有開關的內部電阻器與邏輯區塊對二進制輸入進行譯碼，N位數字模擬轉換器將包含2N個電阻器及2N個開關。此拓?fù)渚唠妷狠敵觯褂猛耆喾碾娮杵鲿r(shí)，具有線性單調性，主要缺點是輸出阻抗較高。大多數供貨商都會增加內部放大器作為輸出緩沖器，為后續電路提供低阻抗來源，通常會視數字模擬轉換器的分辨率來決定是否須要使用大量電阻器/開關。4位數字模擬轉換器僅需要十六個電阻器/開關，而中等分辨率的12位DAC將需要四千零九十六個。隨著科技的進步，這種拓?fù)湓诟哌_(dá)12?14位的數字模擬轉換器中也很常見。在字符串除法器圖的右側可看到DAC121S101整合放大器緩沖器，并使用串行周邊總線(SPI)接口來輸入數據與進行控制。

圖3爾文除法器和12位字符串除法器-DAC121S101

R-2R梯形DAC是另一種很常見的拓?fù)洹D4中的電壓輸出DAC使用電阻器的兩個值比率為2比1。如圖4所示，電阻器的數量相較于字符串?dāng)?shù)字模擬轉換器大大減少。任何R2-R DAC都只需要2N個電阻器，這樣就更容易調整電阻器值。因此4位數字模擬轉換器只需要八個電阻器，8位數字模擬轉換器只需要二十四個電阻器。在圖4的右側是DAC0831，其中包含并聯輸入代碼緩存器，以及用于微處理器連接的支持功能區塊。

圖4 R-2R梯形

R-2R梯形可設計成具有電壓或電流輸出。使用電壓輸出的主要好處是輸出阻抗不變，更容易連接輸出端的緩沖放大器。隨著科技的改進，目前已開發出多種R-2R梯形拓?fù)涞淖兓@點與字符串?dāng)?shù)字模擬轉換器非常相似。

乘法型DAC(MDAC)就是基于R-2R梯形的變化。由于可透過互補式金屬氧化物半導體(CMOS)開關控制R-2R開關，因此很容易建構梯形，以便在輸入端使用雙極信號。在輸入端使用正負雙極信號，就可將拓?fù)湓O(shè)計成啟用二象限與四象限數據存取組件(MDACs)。這些MDACs通常用作可變?cè)鲆娣糯笃鳎擞猛局猓€有許多獨特的應用。

分段式DAC是一種可混合或串聯多種其它數字模擬轉換器架構(字符串或R-2R梯形)的拓?fù)洹＿@些專業化DAC常用于高速視訊或音訊系統中，在這些系統中重新建構信號須跨越大范圍電壓或頻率來執行。

Sigma Delta(Σ-Δ)DAC是「相對」較新的拓?fù)洌洳僮髋c增量總和模擬數字轉換器相似。這種數字模擬轉換器電路以低速率接收輸入數據，并以高速率將零新增到數據串流中，然后以高速率隨著時間推移進行過濾。接著會透過將數據轉換成位串流的Σ-Δ調變器來傳遞數據串流，最后再透過總和小于參考電壓之間切換的1位數字模擬轉換器來傳遞數據串流。

Sigma Delta DAC(及ADC)因其高分辨率與良好的DNL而廣受歡迎。Sigma Delta DAC應用包括校準、音訊及聲帶系統，在頻寬方面受到限制，因此不用于高速應用。

電子設計中，數字模擬轉換器在數字?jǐn)?shù)據轉換為模擬信號時發揮重要作用。數字模擬轉換器可用于校準系統、馬達控制、工廠測試設備、音訊系統、測量設備、控制系統與許多其它裝置中。但與數字模擬轉換器同樣重要的是，設計工程師應切記它只是系統的一部分，而系統可包含處理器、內存、電源供應器、模擬電路及其它混合信號裝置，這些功能區塊透過架構聯系在一起，影響數字模擬轉換器電路的因素，例如噪聲與誤差，也會影響架構的其它區塊。
