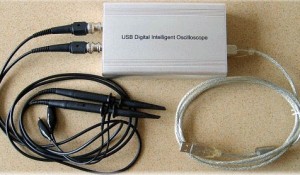

DSO2300是高性能的數字存儲示波器,具有智能功能.除了示波器的一般功能,DSO2300另有一些特殊實用功能.

一機多用.兼具頻譜分析儀,波形記錄儀,波形發生器,頻率計,電壓表,聲學分析圖示儀,數學相關圖示儀和數字存儲示波器等8大功能. 中英文版本,語言可以互相切換. 記錄存儲和回放功能.可以記錄當前一屏,也可以記錄全程波形.操作記錄和回放功能宛如操作電腦DVD. 多種記錄存儲方案.數據可以導入Word,Excel,Notepad,方便形成報表和利用Excel強大的圖表功能進一步分析. 專用刪除數據文件的功能.在線記錄功能產生的數據文件不是單一文件,而是系列文件.專用刪除功能針對系列文件刪除,提升軟件的環保程度,用戶使用更加方便. 畫面可以放大和縮小.鼠標在波形畫面邊緣可以引發波形畫面伸縮圖標出現,用戶此時可以拖動伸縮圖標,改變波形畫面的高度和寬度.用戶也可以通過工具欄來改變波形畫面的高度和寬度.波形畫面可以存儲為JPG文件,也拷貝到Word.Excel. 多種專業圖形顯示,如頻譜分析儀,李沙育波形,聲學專業圖,數學相關圖等. 頻譜分析儀功能.比較一般頻譜分析儀,更可以觀察和讀出頻點的具體數值和相對數值. 豐富的計算顯示區.時域波形下方是參數顯示區,可以顯示平均值.最大值.最小值.有效值.峰峰值.有效值等.雙擊顯示參數,可以設置該位置的顯示項目和顏色.在線參數可以方便地拷貝到其它文檔. 系統參數設置,電腦自動存儲.用戶更可以將測量特定信號的各項設置儲存起來,以備調用. 系統在線自動校準功能,保證系統精準.系統會智能調入每臺機器的校準參數. 波形在線打印. 雙通道同步實時采樣. 菜單樣式可變.旋鈕有3D立體風格和平面風格任選. 快捷工具欄,用戶可以自選是否啟用工具欄.工具欄包括一些常用的操作,如菜單風格選擇,波形窗口大小直接調節.工具欄有中英文操作提示. 電壓檔位列表和電平位置列表,使用戶調節更直觀.用戶更可以使用微調按鍵來調節電平位置. 豐富的顏色設置,圖形化操作,線型選擇,操作便捷. 智能搜索波形.可以持續鎖定和跟蹤波形,使波形自動顯示在合適的位置和合適的時基(頻率). 硬拷貝功能.可以直接將波形拷貝到Word, Excel等軟件. 通道交互數學運算功能.多種工作模式.多種信號耦合方式(AC,DC和GND). 多種觸發類型.水平方向(釋抑比)和垂直方向(觸發電平)的觸發位置精確可調.用戶更可以方便地使用鼠標來拖動觸發標識,調節觸發電平和水平觸發位置(釋抑比). 即插即用,自動搜索和識別儀器,顯示儀器細分型號. 體積小,易于攜帶.金屬外殼,抗干擾強.無須外接電源,配上手提電腦,野外使用更方便. 一帶多功能.一臺電腦可以同時帶多臺USB示波器,從而達到一臺電腦觀測更多通道的目的. 軟件持續改進和升級,USB示波器擁有先進功能. 繼承傳統儀器的優勢,友好的人機界面,易于操作使用.

USB示波器指標:

電壓:從 0.01 V/Div 到 5 V/Div,共9個刻度. (標準版示波器,所有電壓刻度都有效.簡化版示波器是從 0.1 V/Div 到 5 V/Div,共6個刻度有效) 時基:從 20ns/Div 到 1s/Div,共24個刻度.(100M和100M以上示波器,所有時基刻度都有效.20M示波器沒有20ns/div和50ns/div,60M和60M以下示波器沒有20ns/div ). 輸入電阻:1M歐姆. 輸入電容:18pF. 耦合:AC/DC/GND. 觸發類型:上升沿/電平/下降沿. 通道最大輸入電壓:50Vpk+DC. 持續時間最大輸入電壓:

5V/Div ~ 1V/Div

0.5V/Div ~ 0.1V/Div

0.05V/Div ~ 0.01V/Div

50Vpk+DC

20Vpk+DC

2Vpk+DC

補償端子頻率:~0.5V@1KHZ. 工作溫度: 0℃ 到 +40℃. 軍品定制:工作溫度 -40℃ 到 +55℃,通道最大輸入電壓 1500Vpk+DC. 儲存溫度:-40℃ 到 +70℃. 連續工作時間:無限制. 波形在線記錄容量:500M空間. 噪聲:2 LSB. USB協議:兼容 USB1.1 / USB2.0. 電源:無需外接電源.

操作系統:

WINDOWS 98 WINDOWS 2000 WINDOWS XP

相關問題(FAQ)

問:這個示波器體積多大？攜帶方便不？ 答:該產品體積和一般小型仿真器大小一樣,隨身攜帶很方便,特別適合一些需要上門調試的場合. 問:價格多少？ 答:請咨詢市場部,價格相當優惠,僅僅是國外同類型產品幾分之一. 問:如果我下單,多長時間可以拿到貨？ 答:3天. 資料下載
