談?wù)剣H上比較流行的基于PC電腦示波器

北京迪陽公司是國內 虛擬示波器 比較專業的公司，客戶可以到他們公司網站看看。

基于PC的電腦示波器，是隨著計算機技術的發展應運而生的產物，因為計算機處理能力在不斷提升，運算速度在不斷提高，所以用電腦做示波器才成為可能。由于示波器的很多功能計算機已具備，象顯示器，CPU，鍵盤，和磁盤驅動器。所以用戶沒必要花費大價錢購買昂貴的臺式示波器。

以前，示波器曾被認為珍貴的儀器，龐大的身軀，細小屏幕，占用很大的面，但時至今日，許多其功能都可以用一臺PC執行，一個小小的盒子竟可將普通的PC 變身成一臺功能強大的示波器，兼且還擁有特大的屏幕顯示，由其是軟件功能的強大能實現千變?nèi)f化的測量要求，幾乎能實現所有測量功能，所以相當吸引用戶。所以此文從全球上比較流形的15臺這類USB示波器來一次廣泛評估和比拼，從而了解它們的長處和特點，對你選購電腦示波器應有幫助。

示波器在電子世界中已成為必需的測量儀器，在最初的日子，它們是簡單的龐然巨物，有限的頻率范圍，只以單一通道測量，之后才有多通道版本。數字儲存示波器甚至更后期才出現，它們可以“凍結”波形影像，并將之存入存儲器里。更豪華型的示波器有時包括內置小型打印機，即時可印出它已存的影像，夾在測量報告上。在電子技術不斷進步下，機箱也逐步縮小及更輕便，最高測量頻率創新高。測量儀表制造商也將示波器發展至可容納萬用表及改用LCD屏幕，使到示波器適合于便攜用途上。上述提及的所有種種類型至今仍是普遍使用。

PC機的普及

PC在每一個用戶及每一辦公室中已成為標準的設備，也是在電子世界中成為不可缺的東西，譬如PC用來繪制電子線路的原理圖，模擬電路操作、PCB設計等，PC在實驗室也是非常便利的工具，因此，PC機成為測量系統的一部分已是一個明顯的應用泛圍。

USB示波器

不需要太多的想像，科技人員自然會想到要是某種A/D轉換器與PC機的結合就能當示波器觀察各類的信號波形用，這不是一個很好的事情嗎？所以有人就把這二種設備接合，做成一種儀器，這實際上等同于示波器所做的事情。而A/D轉換器加上外圍的接口再加上緩存，就購成了基礎的采集電路，這種電路就叫“虛擬示波器”現在，市面上已有各類不同的虛擬示波器出售，都以這個用途打出名堂，由廉價的至昂貴的都有供應，遂使我決定要去看在這個領域以USB接口的示波器現況，因為要追得上時尚，而串行接口在新PC 上漸漸不復見了。

在這種安排底下，適配器組成USB示波器的心臟，負責測量信號，而PC實在只為信號擔當一個數據處理與顯示角色。適配器由前置放大器與衰減器、A/D變換器，USB界面等成份組成，去處理被測量的信號，并把量度數據通過USB接口傳送至PC，PC上運行的相關軟件處理所收到的數據，然後將結果顯示在電腦屏幕上，這里有巨大的顯示屏幕供我們使用，尤其與以前的儀器比較更覺賞心悅目。在顯示的信號波形上由完善的圖形用戶界面補足，使我們外觀上及所有面板操作上與“真正”的示波器毫無分別。

型號之比拼

這里挑選共15臺這類“USB scopes”，并進行嚴格的檢驗，在下面數頁中公布結果，雖然這不等同於一項深入，徹底的研究，但至少呈示最重要的事實資料和特點。檢驗方面包括構造質素、相關軟件、易用程序、技術規格等，這都是實際能助你揀選一臺合乎你需用的USB示波器。

須便一提，也有PC示波器采用并行或串行接口，不過目前未有理會它。許多PC用戶熱烈支持USB接口，此乃由於其通訊速度（尤其USB2.0）及硬件安裝都令人感到滿意和方便。

有人會問，什么是USB示波器最重要的特性呢？對於許多用家來講，最重要考慮的是最高可測量頻率，可是，在數字示波器場合中（這包括在USB示波器里面），實際的特徵不是在最高頻率上，而是在于取樣率（sampling rate），以一臺示波器而言，取樣率乃指每單位時間內提取某個次數的測量，各種不同的取樣率都會有，但大部分的USB示波器在5MHz至500MHz之間。理論上，取樣后產生一連串的點，軟件把這些點連成一條線，例如形成正弦波，這個過程稱之為“重組”（reconstruction）。因此，最高可測量頻率與取樣完全是兩回事。有一個常用的估算方法，就是取樣率必須是被測輸入信號頻率至少兩倍，然而，在這些條件之下信號波形是不可能重組出來。還有不少技巧是可以使用的，比如過取樣（oversampling），但等到真正遇上時才作個別討論。

這里主要測試的雖指USB示波器，但是當中有些還兼?zhèn)淦渌δ埽┤珉妷罕怼㈩l譜分析儀、或甚至函數發生器，因此“USB示波器”這個名稱也許不是一很貼切的名字，有某制造商冠以“多功能PC測量儀器”，只是對某功能有更佳的描述而已。于本文結束之時會以一個表概括每一USB示波器的主要特點，對于為某特定測量場合挑選最合宜的方案提供了非常便利的參考資料，但首先看看從這15臺USB示波器所取得的實際體驗。

懷舊一番

我仍記得在就讀初中時參觀某所工業學院的開放日，令我對示波器留下深刻的印象。在電子實驗室里擺放著各類不同的儀器設備，看見示波器在各項測試中都擔著重要角色，對於它能顯示被測電路的信號狀態感覺非常奇特，深深被它吸引，以為是很復雜的儀器。到後修讀電子學，始知道示波器的內部結構并非如此復雜難明，基本上它由陰極射線管（CRT）及水平與垂直偏轉電路所組成，內部產生的鋸鑿波信號被施加在水平偏轉板上，鋸齒信號頻率決定了時基，換言之，當你調節時基旋鈕時原則是改變鋸齒信號頻率，此信號令CRT電子束在屏幕上由左至右的移動。如果沒有信號加到Y(jié)輸入上及時基設定於非常緩慢的掃描，就會看見鋸齒信號實際做什麼，光點不斷地在屏幕上左邊走到右邊。倘若逐步減少時基（即加大鋸齒頻率），光點則越走越快，以至最後只見一條橫線。偏轉板上的連接乃代表面板上的X與Y輸入端，被測信號（比如正弦波電壓）施加在Y輸入。除了以內部鋸齒信號施加至X輸入的“正常”操作之外，還可以在兩輸入端施加變化信號，這樣在屏幕上做出不斷移動及旋轉的迷人的橢圓圖案，予人留下深刻的印象，這就是非常有名的“李沙育圖形”。

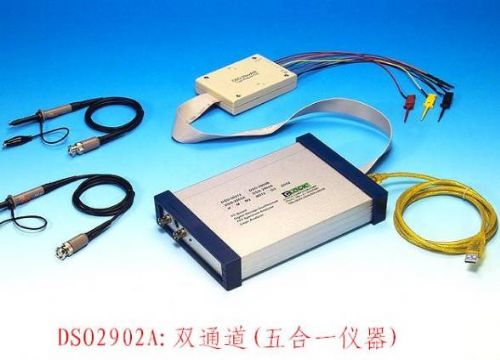

Dso2902/Dso2904

位于中國臺灣的克拉克電腦公司，開發的電腦示波器，有著高采樣，多通道，高存儲，性價比還行的特點.

DSO2902 是500MHz 采樣，2通道，DSO2904是4通道，1GHz采樣，其最大特點就是單次捕捉能力非常強，性價比比較優，雖然軟件界面看起來不是很酷，但很好用，很實用，非常適合研發。

HS3 Handy scope

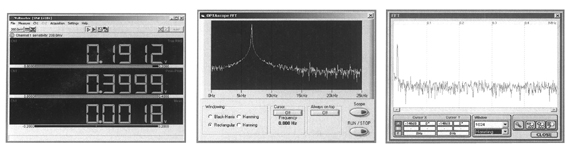

位于荷蘭的TiePie Engineering公司，專門制造PC測量儀器已有許多年，我們從它收到兩臺自己生產品牌的USB示波器雙通道Handy scope HS3及四通道Handyscope HS4，參與是次的測試，就以結構與軟件而論，兩者有不少相似的地方，但卻有好幾方面的差異，Handyscope除了示波器功能外還提供電壓表、瞬態記錄、頻譜分析儀功能，HS3也結合了函數發生器，它可產生正弦波、三角波、正方波、白噪聲、以及由數據文件定義的任意波形信號，皆可達至2MHz最高頻率。信號的振幅（0-12V）、DC偏移、對稱等當然亦可調節。另外，也曾簡略地看看其頻譜分析儀，它計算輸入信號的頻率成份，然後將之顯示在屏幕上。用它來測試短波接收機的14MHz信號，得到相當之好的影像。

近期TiePie公司又推出了HS5系列的高端組合儀器，是集 數字存儲示波器,FFT頻譜分析儀,

 任意波形發生器, 瞬態\連續波形記錄儀, 數字多用表，I2C協議分析儀，

CAN總線分析儀，串口分析儀，J1939解碼，SM總線，PM總線，TWI總線，Access
總線，音頻分析，MIDI、DMX分析 為一體的綜合測試系統，它的強大功能幾乎能解決所有測量問題，最大特點是連續高速數據記錄每秒速率可達20MHz/s。

安裝
軟件由CD-ROM提供，還備有用戶手冊，但一切可從TiePie網址下載。

第一件事要做的把Handyscope與PC的USB接口連接，然后安裝USB driver，跟著應用軟件，PC再啟動后便立刻投入工作。

示波器
約九成的控制大概可憑直覺知道其功能作用，其于的需翻查手冊。示出的影像與一般數字示波器相似。取樣率、記錄長度、及其他東西等都可以在 “Timebase”菜單之下設定。如取樣率及記錄長度獲得適當配置，就顯示出明顯的影像。“auto setup”是一項很方便的功能，它自動配置輸入范圍、取樣率、觸發電平，使到被測信號以一個容易觀看的方式即時顯現。信號有可能一閃而過，但可以將影像儲存，然後打印。也可用通道1及2操作於和或差模式，還有其他。十字線游標使用上亦非常方便，可用它來進行影像中兩選點之間的測量（時間差、電壓關差┅┅ 等）十字線測量結果以小窗口顯示。

整體而言，Handyscpe是非常完善的儀器，有著相稱的功能。

多通道

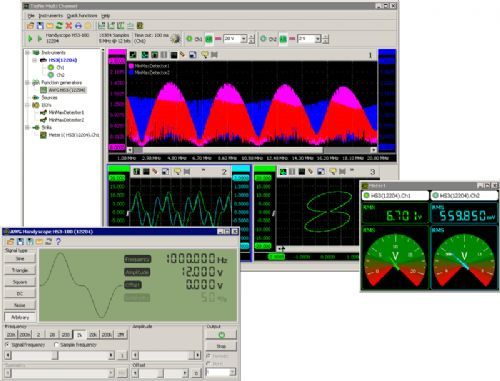

除了標準軟件外，還有最新研發的“多通道”（muHichannel）版本軟件，可從TiePie網址下載，這軟件功能強大，堪稱世界一流軟件，（英文，中文，德文，法文，荷文）五種語言版本，無所不包的測量功能，幾乎能解決所有測量問題，確實非常棒，值得一用，它容許數臺儀器同時使用，比如數臺HS3與/或HS4可聯接一起，便很容易實現一臺具有128條并行通道的儀器，這樣，也可在測量執行工作，然后將之畫在顯示器上。

規格
兩儀器在結構軟件及使用上十分相似，HS3配備兩條通道，供應有不同的型號，以最高取樣率5、10、25、50、50、100MS/s劃分，四通道HS4則分5、10、25、50MS/s最高取樣率。HS3與HS4同配有每通道一支×1/×10探針，兩者都采用USB2.0接口（可兼容於USB1.1），并且可配置12、14、16bit的ADC分辨率。又正如先前提到，HS3除了有條測量通道外，亦包含函數發生器。

結論
唯獨可惜的是本文篇幅不多，未能逐一列舉各種的選擇和特色（對於其他USB儀器也有確實的情況），但出自TiePie的USB示波器無疑是真正高檔的產品，受到許多電子愛好者額外的歡迎，它們是突出，功能特多的儀器。

USB Instruments

從這牌子中試用兩個型號中，首個是“標準”USB示波器∶DS1M12 Stingray，其次是“筆式示波器”∶PM40M10 Swordfish。與兩個TiePie示波器相比，這兩款來自USB Instruments的PC儀器就彼此不相像，不過另一方面，應用程序和圖形用戶界面卻實際無分別，除了某些細節。

Stingray
可稱DS1M12為“入門型號”它算是良好的雙通道示波器，但主要的限制在於最高測量頻率上，制造商訂明模擬帶寬僅得250KHz。它除擔當為示波器外，亦可兼任數據記錄器和函數發生器，它具備FFT能力（與Handyscopes一樣）、“FFT”是“Fast Fourier Transform”略稱，屬於一類的頻譜分析方法。在FFT分析顯示上，頻率取代了時間成為橫軸，在2ms的最短時基設定下，該頻譜分析儀的X軸伸展至 500KHz。

Stingray在一般操作模式下雖只得1MS/s的取樣速度，但ADC分辨率卻有可觀的12bit。通過進行過取樣，可取得20ms/s的取樣率，然而，過取樣只應用於無變化（重復性）輸入信號身上。在過取樣模式中，軟件在每一周期上以不同的時間測量信號，然後把結果合拼，這相當於一種對信號加強取樣的軟件技巧，補足用直接取樣法未適當重建的缺點。Stingray在這方面的表現是不俗的。

Stingray外型輕巧，方便攜帶和使用。

Stingray軟件
軟件存放於一片細小的CD-ROM里，安裝容易，放入CD後，隨即顯示菜單，提供各項選擇，包括“示波器”程序、數據記錄器程序、手冊及其他。CD-ROM上也備有Linux驅動程序。

實際表現
Stingray 予人的印象是易用，實際甚至毋須翻閱手冊。圖形用戶界面與常規的示波器極之相似，當選擇“autoset”自動為顯示信號找尋最佳設定值時，眼見好像有無形之手在撥弄虛擬旋鈕，真是極之有趣。這樣給你花很少時間在左右調節旋鈕上，而更專注於有用的工作。當然你亦可隨時加插調校，譬如增加或減少顯示時期數目。

Swordfish

它也備有FFT功能，與時基設定聯擊，此外，Swordfish在探針上設有一按鈕，一經按動便把影像“凍結”。

Swordfish的針尖采用Cinch連接器扣接，很容拆除，然後將BCN插頭插入到Cinch連接器，這樣就可以使用常規的探針。

Swordfish軟件
Swordfish軟件也存放於一片小型CD-ROM里，安裝與菜單查實與Stingray一樣，不過圖形用戶界面就稍有分別，因為Swordfish是一個單通道示波器。

結論
這兩疑不同儀器，各有其自己的特定應用區域，兩者都以用戶界面的實用性（唯可惜的是不能重定大小區域）和易用軟件（支援Linux）見稱。屏幕顏色可再配置，標度線也是明亮的。總的來看，兩者都是精良儀器，備有相稱的軟件。

Penscope DAQ

RK Systems制造的Penscope
DAQ 有非常良好規格，不可輕看其不討好的外型──帶點“土味”，查實內有高達100MS/s的最高取樣率，20MHz的模擬帶寬，以及128KB數據緩沖器。 8bitADC分辨率略嫌低于其他如Handyscopes及Vego。Penscope也配備有電壓表及FFT功能，它實際是探針型，就如 Swordfish一樣，唯可惜其探針尖不能拆除，所以，如想連接常規探針的話，就要自行修改。

軟件
供應之CD-ROM并非自動執行，故要經人手打開文件夾及執行exe文件，其馀的安裝過程則簡單。

操作手冊在另一片CD-ROM以PDF文件供應，它也在軟件完成安裝後出現在PC上。鑒於Penscope是非直覺式操作，該手冊須時刻留在身邊。

實際體驗
它本身就是一個故事，首先，圖形用戶界面尤其不容易了解，雖然在提示這點上似乎很專業，但與我們使用的一般示波器及其他USB示波器卻是有點分別，因此需花大量的時間才可開始步入正路，它也需很長的時間才形成影像，另又發現，缺少時基及輸入靈敏旋鈕下實有點不便，雖然在這方面有其他“旋鈕”，但全不是明顯知道如何用它。寧愿見到平常使用的示波器面板并有化作虛擬的控制。

總結
Pencope沒有特殊的專業外表，也不容許其他的測量配件與之連接，換言之你要在探針尖上做點工夫。圖形用戶界面雖有專業的外觀，但是非標準的控制經常需要弄清楚如何使用它才可測量。

PicoScope 3205

Picotech生產廣泛各類的電子測量儀器，其PicoScope3205型USB示波器在外型上比起目前所見的其他儀器略為大一點，但仍屬于小型類別。Pico Scope除擔當示波器主要角色外，還有兼任頻譜/FFT分析儀、數據記錄器、信號發生器等身份，規格上相當之好。3205屬專業儀器級別，“正常”取樣率達至100MS/s。使用過取樣更可獲得高達5GS/s的速度。模擬帶寬為100MHz（實際只可用於過取樣）頻譜分析儀有50MHz的工作范圍。 3205內設8bit ADC分辨率及1MB儲存緩沖，信號發生器可產生最高頻率達1MHz的正弦波、三角波、鋸齒波等信號。它也可操作於掃描方式，在消除影像棱角方面做得很好。測量通道有兩條，可配置為測量信號及寫入數據，以“交替”或“斬波”模式執行。

軟件與用戶界面
從付上的CD-ROM安裝軟件是完全很簡單的，一切工作馬上起行。用戶界面上沒有虛擬旋鈕，改而主要使用拉下菜單，不過，一切都非常有正覺性，而且是立即經得起考驗。有一個尤其好的特色是同一信號可以用不同的設定，如不同的時機及不同的輸入靈敏度，在新的屏幕上打開，相關的顏色也可自由分配。

總結
可以肯定說，在揀選當中它是其中一件較佳的儀器，喜歡Pico Scope3205的原因包括軟件、效能、屏幕影像、易用、結構等。這是從事電子行業人士所喜愛的儀器。

ETC M522

此是由ETC公司制造的M522型USB示波器。M520系包括4個USB示波器型號，由M524，為首的兩個是60MHz版本，後兩個是120MHz版本。M522設有兩條測量通道，并提供額外輸出作為外部觸發或方波發生器（供探針校準之用）。順便一提，大多數示波皆有這個特色。與早前所講述的所有示波器一樣，M522可兼容於USB2.0及USB1.1，有60MHz帶寬，取樣率在正常操作模式下為50MS/s，在過取樣下則為5GS/s。M522除發揮示波器功能外，亦能兼顧有頻譜分析儀。據規格所指，最大容許輸入電壓於100KHz下達至±200V（除觸發輸入外），是挺高的！并非所有USB示波器能承受如此高的電壓。

軟件與操作
開始安裝時令人感到有點平淡乏味，最終也沒有問題出現，所有步驟都有清楚指示，所以不消數分鐘便可使用M522。“控制面板”比起目前所見的復雜一些，但仍可視之為容易掌握。圖形用戶界面上顯示有大量小按鈕和旋鈕，但不妨把玩一會，很快便知道它做些什麼。

實際體驗
正如剛才所講，偶然也要查閱手冊才知如何使用，然而，操作上尚算便利，最終常去到我們所想的。時基與分析儀之間的關系頗為不便，因為每次調節時基分析儀窗口便消失。因此，是好使用卷動按鈕來調校分析儀的X軸設定。再次看見所有顏色都是自由調配。

總結
制作嚴謹，規格與效能俱皆，唯可惜沒有任何內置函數發生器（除簡單的方波信號）。用戶界面詳盡，有專業外型，倘若你只需要示波器與頻譜分析儀兩者結合，并測量在最高頻率界限以下的信號，M522無疑是一個很好的選擇（另可選M523或M524以求更大帶寬）。

DSO-2090 USB

這是由Voltcraft推出的其中一款示波器，（實際上是OEM國內廠家的儀器）除了DSO-2090USB以外，又相繼開發了，DSO2150，DSO2250，DSO5200，DSO3064，因此DSO-2100成為其“入門型號”，而鑒于其最高測量頻率，也許主要打算在業馀愛好人士上。它有100MS/s取樣率及8bit分辨率，雖看不見它提及有過取樣字眼，但有兩種方式的信號掃描∶“sampled”掃描及“l(fā)inear”掃描，后者似乎與某種過取樣相類似。

Y軸靈敏度設定范圍由每分度50mV至每分度50V，分7級遞增，時基可調節由每分度50ns至0.5s。它有一缺點，就是供應的USB纜線頗短，這就遺憾了，因為在整體成本上幾乎是無分別的。

正如與許多被測的示波器一樣，這里亦發現有外部觸發選擇。

軟件與用戶界面
在這方面DSO-2100的表現與其他不同，用戶界面包括3個窗口，可個別置於屏幕適當位置，當然亦可整齊地排成一行或一列，這種做法好處不是即時顯現，但有奇特效果。操作上簡單而清晰，有手冊在手，每樣事情很快便弄清楚。

總結
非頂尖但對業于者確是一件有趣而又能負擔的儀器，有吸引的軟件和驚喜的用戶界面，基本示波器功能絕無任何麻煩和憂心，頻率范圍略嫌受一點限制。操作簡單，即使初學者可容易處理，至於更高的效能或者半專業應用，DSO-2100會是較佳的選擇。

Bitscope

Bitscope在歐洲不是一家特別出名的公司，不過，它經已有多年設計及銷售多種PC示波器的經驗，除RS232及USB接口版本外，還有采用以太網界面的網絡版本，這樣很容易把數臺示波器及與PC耦合，因此而令到數據傳輸速度有重大增加。 Bitscope單獨地銷售其產品，通過網上直銷方法。

Bitscope BS-50
麻雀雖小，五臟俱全，Bitscope BS-50是難得的好東西，可惜只設有一個BNC插座，不過，闊范圍信號可經由BNC插座側旁的26線POD插座輸入。BNC輸入亦有其特色，正常輸入阻抗為1MΩ（連20pF并聯），然而，在采用FFT模式時，信號源大多是發射機輸出（信號要被大量衰減，因輸入不能處理大功率電平）。發射機輸出一般是 50Ω阻抗，而Bitscope允許BNC的輸入阻抗換接至50Ω。

BS-50有不錯的示波器規格，模擬帶寬達至100MHz，取樣率在快速模式下可配置於4-40MS/s范圍，也提供其他模式（比如結合於其他測量數據），最高取樣率去至20MS/s，另外亦有慢速模式，各類不同信號可連接到POD插座，并提供函數發生器輸出（AWG）、串行I/O接口，兩個電源電壓等設備。BS-50可經由外部供電，與所有USB示波器一樣，一般從電腦 USB接口取電。

Bitscop BS-310

兩個Bitscope型號的規格皆一樣，但除在一些細節上，其中的差異關於儲存緩沖區，Bitscope稱之為“channel buffer depth”，在BS-50儲存樣本有32K（在混合模式中為15K），而BS-310則有128K。兩型號的帶寬和取樣率均相同。

軟件與操作
任何USB示波器實際上看不到有問題，因此Bitscope亦不例外，在是次測試選擇中，Bitscope屬少數支援Linux的儀器。

安裝軟件及啟動應用該程序後，屏幕上初頭顯示一幅李沙育圖（此是其公司網頁上側旁的圖片），這是與眾不同之處。BS-50與BS-310的用戶界是絕對相同的。

實際體驗
當點擊左上角的“Power”按鈕時，圖形用戶界面隨之活動起來，見到非常悅目美觀的屏幕。雖然很渴望有auto-setup功能，但始終找不著，實有點可惜。如果功能是在那兒的話，它就完全被隱藏了，不管在手冊或用戶界面。若想全面使用Bitscope已提供的各種功能，手冊真的是必需的，順理成章它不是玩物，除各種不同的取樣模式外，它們也提供混合的顯示模式。

總結
兩型號均集高質素與高效能於一身，加上小巧的外型。規格上除一些細節外大致相同，因此選擇上主要取決於問題是否想要有第二個BNC輸入。除之以外，它倆的表現極為出色，確實適合於專業使用。BS-50除供應USB纜線外，尚有一組測試引線，供連接POD插座。BS-310附有更完備的配件，包括測試引線，兩支探針、供外接電源的AC配電器及電源線、以及供連接POD的扁平纜線。

Parallax

這臺USB示波器確實不能與其馀的測試儀器比較，Parallax是一臺低預算、功能有限的示波器，特別為教育及業馀用途而設，價格比其他儀器低許多、機箱設計相當簡單。面板上設有三個插座，供連接AC配電器或充電器，它并沒有配備任何探針，取而代之用連夾子的測試引線。整個套裝還包括小型伺服馬達、測試電路板及數個電子零件（不過配件欠奉）。

規格很基本，取樣率為1MS/s—供單通道操作、或500KS/s—供雙通道操作。帶寬僅200KHz、分辨率8bit。

軟件
起初安裝遇上小小的問題，只因太心急，自以為是，沒有好好閱讀手冊所致，這明顯是自己犯錯在先，所以，唯有建議大眾，無論如何都略為讀一讀，知道要做些什麼，安裝過程才會順利和容易。然而，在測試期間發生一個可重復出現的問題，如果在關閉PC仍留下其他東西在連接中，那麼到下次再啟動PC時屏幕上便出現所熟識的藍色視窗錯誤信息。解決的方法是斷開示波器連線，再啟動PC，然後再連接它，可惜的是不有足夠的時間在另一臺PC上測試它。

實際體驗
圖形用戶界面清晰，不造成任何問題，屏幕底下有數個標簽，可點擊打開，進行各項設定或測量。在這里亦無法找到auto-setup。此外，關於Parallax再沒有什麼可報告了。它顯示簡單信號很好，可將已測量的信號以影像或數據方式輸出。

總結
很明顯這是一臺教育儀器，通過直接實驗學習如何使用示波器，規格上及特色上雖受到一定限制，但事實它在是此次測試當中是最低價的示波器，應得到滿足。

制造商資料

最后結論

是時候要來一個綜合總結了，測試如此多的USB示波器是一大樂事，PC被廣泛使用，成為協助人類工作的工具，而USB示波器提供一個將某方面的電子工作站結合的良好機會，譬如是技術支援（數據庫）、測量、保持記錄，以及輸出測量報告到Word或Excel。原則是，USB示波器可如“真實”的一般那麼好？其實這種說法不對，USB示波器做的工作雖如傳統示波器無分別，但它卻以另類形式完成。

在15臺被挑選作測試的儀器中，特色與效能表現的變化范圍相當大，當中包括非常簡單儀器，比如Parallax，實際只打算用作學習工具，也許偶爾想DIY的業于人士會發現它有用得著的地方，但須留意的實用性的局限。Stingray亦是很基本，規格亦有限，但比Porallax好一點及設計好許多。在任何情況中這兩儀器都是低成本之作。

對于Penscope DAQ不特別滿意，設計上有許多地方仍需改進，用戶界面復雜難懂，規格尚好，然而，不會是個人之選。

Conrad Electronics的DSO-220USB展示良好的價格/性能比，規格合理、價錢很公道，倘若想多一些功能，亦有DSO-2100。

TiePie的Handyscopes是特別吸引的儀器，每一型號供應不同的取樣率，價格亦與此成正比。在規格上及價格上兩型號都排在頭二位，兩者顯然價格有差距，但同屬專業儀器，作為業于者這可能不是首選，但總想比較與表現類似的傳統示波器價格。對於要求高的電子技術員或工程師，Handyscopes確是值得一選的。

ETC M522是不錯的中檔型號，與Bitscopes及Pico Scope屬同一檔次。三臺示波器都是一分錢一分貨，提供的性能相當高。可根據測試結果，從而決定那一型號符合你的需要，是否在你預算之內。最後，想轉移注意在儀器附連的軟件方面。有好幾個型號有Linux支援，不過全部都沒有Mac軟件，大概制造商應留意這一方面。

15臺比拼USB示波器的特性概覽

· 未有花充足時間研究儀器的效能、特色、操作、以至不少功能沒有好好利用。
好好研讀手冊吧！
· 未有顧及在測量設置中可能引發的誤差源頭，或者未給與充分考慮這些誤差源頭，以致總體上產生一個相當大的誤差。
· 未有發揮示波器的可用分辨率，8bit測量的精確度大約單憑眼睛估計的五倍。
· 只局限於以示波功能來作直觀式檢驗信號波形，不曉得用比如直方圖、走趨分析、或FFT等其他功能來全面探究信號特性。
· 由於儀器內的儲存緩沖器不足，導致信號欠取樣。
· 采用無源探針進行高頻率測量，或在非常敏感的電路上測量。
· 在太短時間跨距上觀察信號，結果出現問題，因而常是難以識別。
· 在單一視察內同一時間觀察太多的波形，此舉降低分辨率，使到信號不能以足夠的精確描繪出來。
· 未能把實際經驗與其他使用同一類型或型號測量儀器的電子技術員及工程師交換，須知道交換設置資料及經驗是非常有用的，可節省時間及麻煩。
· 在購置示波器時買排在首位的型號或者最尾的便宜型號，小心查詢?nèi)肯盗兄械男吞枺缓笳乙慌_合乎你需要的示波器。
