關鍵字：瞬態記錄儀  數據記錄儀  高速記錄儀  高速數據記錄系統

【產品描述】

本系統主要用于爆炸試驗或其他瞬態測溫場合的溫度信號快速采集與記錄分析。通過可定制的測控軟件，實時對測量到的數據，以電壓、溫度、熱流曲線形式精確、快速地顯示出來。系統可實現同時16通道，每通道達最高1MS/s的采樣率進行采集。

【系統構成】

本采集系統由瞬態采集記錄軟件，一臺工控機，一塊數據采集卡，一套端子板，兩套信號調理，八只R型熱電偶等組成。

線纜及連接端子部分：R型補償導線30米，用于信號調理和熱電偶間連接；SCIS68-68pin線纜，用于端子板和采集卡的連接；16根BNC母頭導線及16根BNC公頭轉SMB母頭導線，用于端子板和信號調理的連接；8個BNC公頭，用于連接熱電偶和信號調理（客戶自行處理）。

本系統采用美國NI公司PCIe-6361數據采集卡，此系列多功能數據采集(DAQ)設備憑借高處理能力的PCI Express總線、NI-STC3定時和同步技術、多核獲得優化的驅動，將性能提升至新高度。本系統也可配備其他數據采集卡，根據客戶實際需要綜合考慮定制。

本系統采用美國NANMAC公司E12-3-R型熱電偶。R型熱電偶在熱電偶系列中具有準確度最高，穩定性最好，測溫溫區寬，使用壽命長等優點。其物理，化學性能良好，熱電勢穩定性及在高溫下抗氧化性能好，適用于氧化性和惰性氣氛中。

軟件采用模塊化設計，可靈活增加傳感器種類、通道數、觸發方式等，可根據客戶實際需求設計。

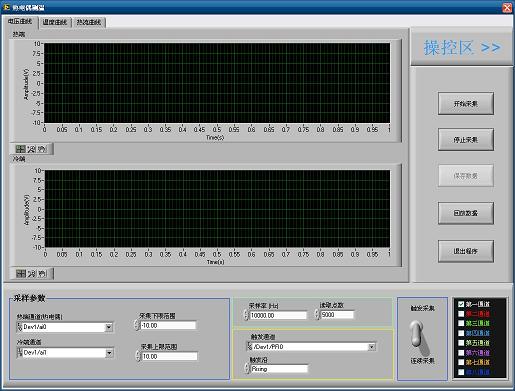

以下是硬件連接和軟件界面示意圖。







【功能與指標】

◆ 16路模擬輸入，多通道1MS/s采樣率，16bit分辨率，輸入量程±10v

◆  可顯示測試過程中的動態變化曲線，并可對測試結果創建、打印報表

◆  軟件包含存儲和回放功能，方便您的分析、記錄

◆  文件格式包含通道信息的二進制文件，tdms和labview自己的格式，方便您的處理

◆  有效測試結果能以數據庫形式進行存儲，并可通過軟件對測試結果進行查詢

◆  熱電偶快速響應時間小于1ms。

◆  熱電偶寬溫度測量范圍，短期使用最高可達1600℃

◆  本系統也適應于其他型號熱電偶

◆  信號調理4通道輸入，采取冷端補償措施，使熱端采集更加真實可靠

◆  信號調理采用差分輸入，有效降低噪聲

◆  信號調理放大倍數有100、1000兩檔可供選擇

◆  軟件界面簡易，使用靈活，可根據用戶需要改變內部模塊設計

【應用領域】

系統主要應用于火炸藥爆炸、槍膛炮膛測溫、密閉容器爆炸測試、火箭噴嘴爆燃測溫、火箭噴射尾氣溫度測量、航空發動機排氣測溫、摩擦表面快速測溫、激波管、飛機和兵器研制測試、發動機內部溫度測試、燒蝕研究、熱流量和熱傳導研究、柴油機燃?xì)鉁囟妊芯康取?/div>
